9424270892 Rev F 1
Informations générales
Le présent document décrit la mise en œuvre du protocole CEI 61850 de Basler Electric dans les
systèmes de protection BE1-11. Un système BE1-11 est classé comme dispositif électronique intelligent
(IED) capable d'envoyer et de recevoir des messages CEI 61850 simultanément.
Le protocole CEI 61850 est une option disponible à la commande d'un BE1-11. Une connexion Ethernet
est nécessaire à l'exploitation du protocole CEI 61850.
Le CEI 61850 est une infrastructure de communication permettant une intégration optimale des IED dans
des dispositifs de niveau supérieur. Les IED de différents fabricants peuvent être intégrés ensemble dans
cette infrastructure universelle. Un bus de station type est illustré dans la Figure 1.
La protection, le contrôle et les mesures d'un poste sont définis dans un fichier de langage de
configuration de poste SCL (Substation Configuration Language). Le BE1-11 est fourni avec un fichier
ICD (IED Capability Description) (Description des fonctionnalités d’un IED) compatible avec le fichier SCL
qui est téléchargé vers le BE1-11 en tant que fichier CID (ICD configuré). Le développeur de conception
de poste utilise le fichier CID pour créer la partie du fichier de description de configuration de poste SCD
(Substation Configuration Description) pour la conception globale du poste.

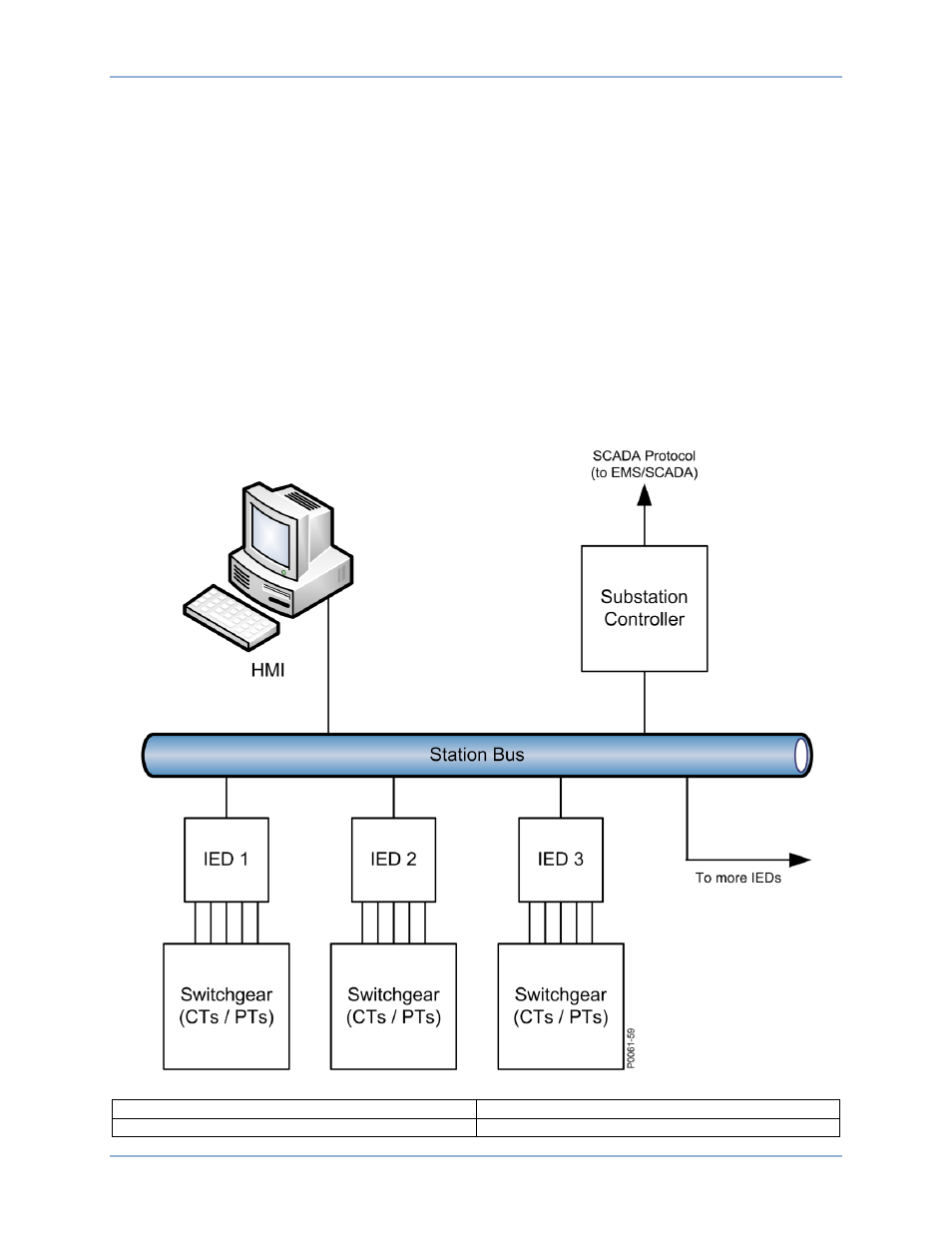

Figure 1. Bus de station type
HMI IHM
SCADA Protocol Protocole SCADA
BE1-11 Informations générales
