9424200892 Rev F 23
BESTCOMSPlus
®
Le logiciel BESTCOMSPlus est une application pour PC basée sur le système d'exploitation Windows
®
qui offre une interface utilisateur graphique intuitive et facile à utiliser avec les produits de communication
Basler Electric. BESTCOMSPlus est utilisé pour programmer la logique CEI 61850. Il est également
utilisé pour programmer les paramètres opérationnels et les autres logiques du BE1-11. Pour plus
d'informations, reportez-vous au chapitre Logiciel BESTCOMSPlus dans le manuel d'instructions BE1-11
correspondant ci-dessous :
•
9424270990 - Manuel d'instructions pour BE1-11f
•
9424200993 - Manuel d'instructions pour BE1-11i
•
9424270994 - Manuel d'instructions pour BE1-11g
•
9424200995 - Manuel d'instructions pour BE1-11t
•
9424200996 - Manuel d'instructions pour BE1-11m
Sortie CTLGGIO OPER et entrée INDGGIO OPER
Les sorties GGIO IND et les entrées OPER CEI 61850 dans BESTCOMSPlus sont utilisées pour associer
les entrées et les sorties BE1-11 aux points de données CEI 61850. Ces points de données peuvent être
lus directement avec un navigateur CEI 61850 tel que IED Scout de Omicron. Les entrées et les sorties
GGIO peuvent être utilisées dans un ensemble de données CEI 61850 lié aux Blocs de contrôle GOOSE
(GoCB) pour l'envoi/la réception de messages GOOSE.

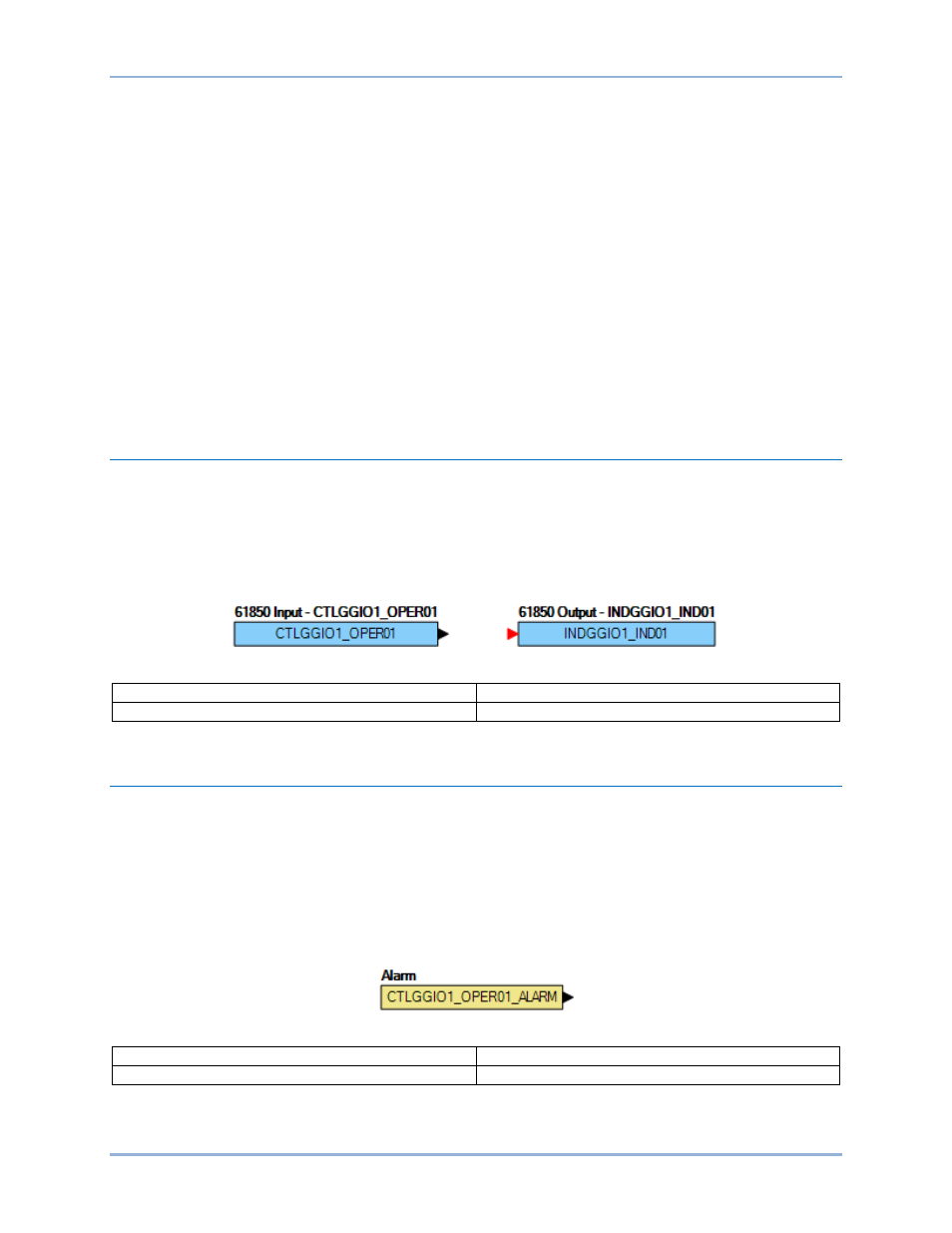

Une sortie logique CTLGGIO 61850 et une entrée logique INDGGIO sont illustrées dans la Figure 14.
Figure 14. Sortie et entrée logique 61850
61850 Input - CTLGGIO1_OPER01 Entrée 61850 - CTLGGIO1_OPER01
61850 Output - INDGGIO1_IND01 Sortie 61850 - INDGGIO1_IND01
Alarme CTLGGIO OPER
L'alarme CTLGGIO OPER ALARM est définie si le dispositif s'est abonné à un message GOOSE, l'a
associé au point CTL GGIO correspondant et si le dispositif n'a pas reçu le message GOOSE souscrit
pendant le délai TTL (Time To Live). Le délai TTL pour la prochaine réception est inclus dans un
message GOOSE. Si la minuterie TTL expire et que l'alarme est activée, l'entrée logique CTLGGIO
OPER passe à la valeur par défaut configurée dans les paramètres du BE1-11. Si le dispositif reçoit à
nouveau des messages GOOSE, l'alarme et réinitialisée et l'entrée logique CTLGGIO OPER est définie
sur la valeur figurant dans le message GOOSE.
Une sortie logique CTLGGIO 61850 et une entrée logique INDGGIO sont illustrées dans la Figure 14.
Figure 15. Alarme CTLGGIO
Alarm Alarme
CTLGGIO1_OPER01_ALARM CTLGGIO1_OPER01_ALARM
BE1-11 BESTCOMSPlus
®
