Configuration de blocs de contrôle de rapport – Basler Electric BE1-11 IEC 61850 Protocol Manuel d'utilisation
Page 57
9424270892 Rev F
51
3/14/2014 11:49:54 AM: Goose publish GCB1
added for IED BE1_11_1.
14/3/2014 11:49:54 : Émission Goose GCB1
ajoutée pour IED BE1_11_1.

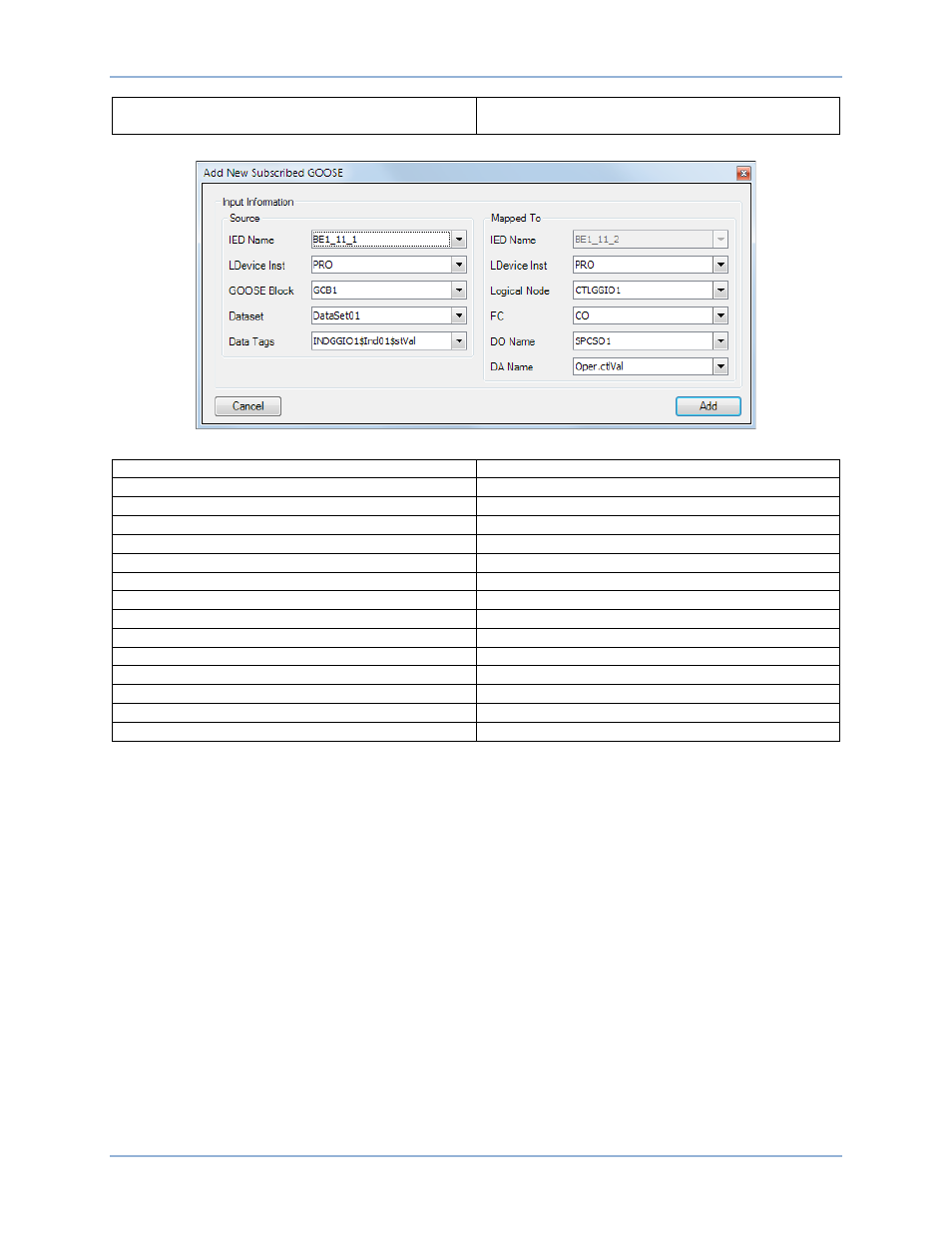

Figure 32. Écran Ajouter un nouveau GOOSE abonné
Add New Subscribed GOOSE
Ajouter un nouveau GOOSE abonné
Input Information
Informations d'entrée
Source
Source
IED Name
Nom de l'IED
LDevice Inst
Inst Dispositif logique
GOOSE Block
Bloc GOOSE
Dataset
Ensemble de données
Data Tags
Blocs de données
Mapped To
Associé à
Logical Node
Nœud logique
FC
Contrainte fonctionnelle
DO Name
Nom de l'Objet de données
DA Name
Nom de l'Attribut de données
Cancel
Annuler
Add
Ajouter
Configuration de blocs de contrôle de rapport
Step 1: Sélectionnez l'onglet Contrôles de rapport dans BEST61850. Reportez-vous à la Figure 33. Un
maximum de huit blocs de contrôle de rapport est autorisé.
Step 2: Mettez en surbrillance le fichier BE1_11_1 dans l'espace de travail.
Step 3: Cliquez sur le bouton Nouveau contrôle de rapport. L'écran Ajouter un nouveau contrôle de
rapport apparaît. Reportez-vous à la Figure 34.
BE1-11
BEST61850™
