24 9424200892 Rev F
Bloc logique IEC61850PTRC
Le bloc logique IEC61850PTRC est disponible pour définir les sorties d'état correspondantes dans le
nœud IEC61850 PTRC. La sortie de déclenchement pour le BE1-11 doit être connectée à l'entrée
Exploitation-Général (Operate-General) du bloc. Si les états de déclenchement de phases individuelles
sont connus, utilisez BESTlogic
™Plus pour les connecter aux entrées logiques Phase A, Phase B et
Phase C.

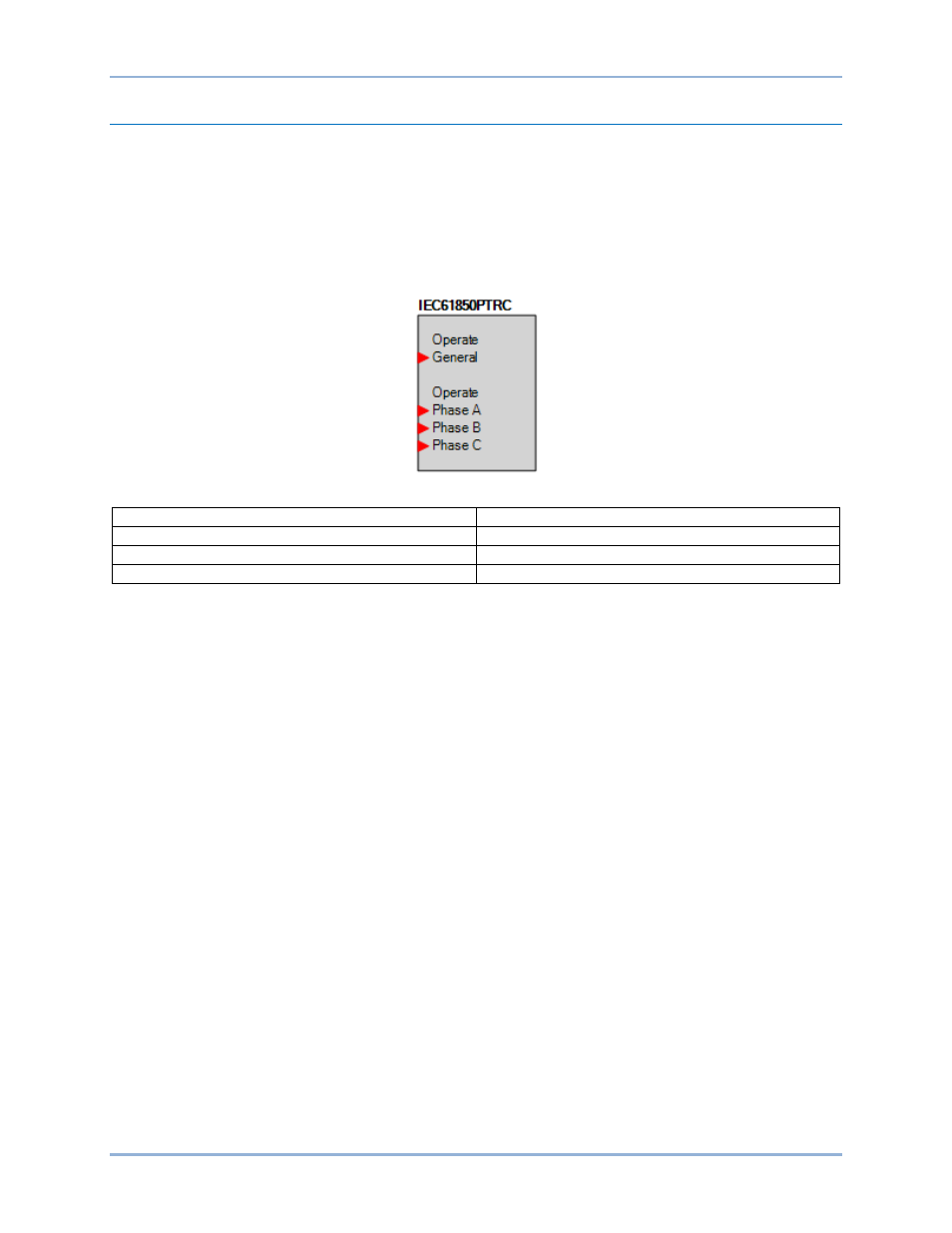

Le bloc logique CEI 61850 PTRC est représenté dans la Figure 16.
Figure 16. Bloc logique IEC61850PTRC
IEC61850PTRC IEC61850PTRC
Operate Exploitation
General Général
Phase A Phase A
BESTCOMSPlus
®
BE1-11
