Inductive Inductive
Capacitive Capacitive
Inductive Inductive
Capacitive Capacitive
Generated
Power
Consumed
Power
Consumed
Power
Generated
Power

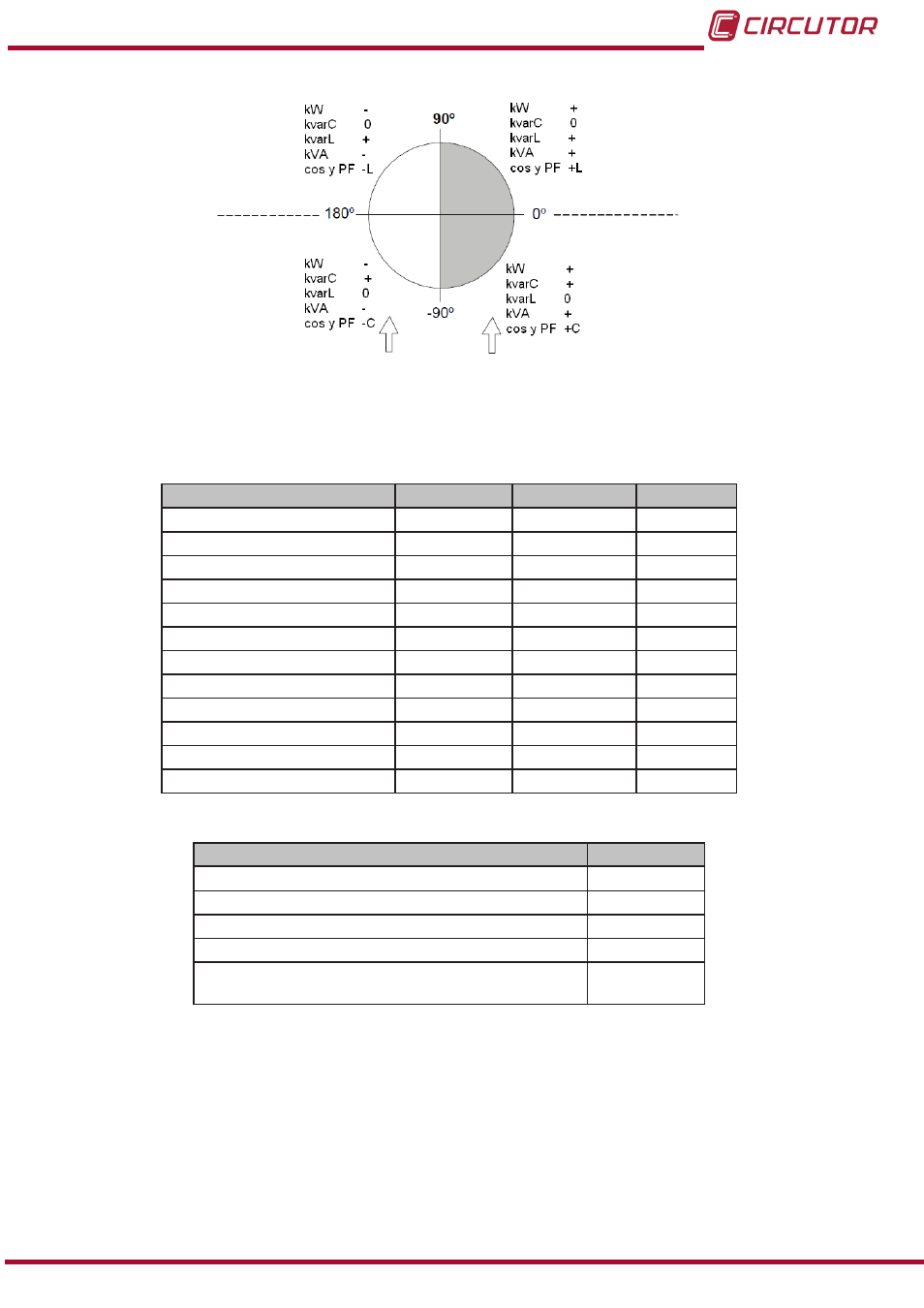

Figure 17 : Schéma des quatre quadrants de mesure et compensation
Tableau 13 : Carte de mémoire Modbus ; variables de mesure (tableau 2)
Paramètre Instantané Maximum Unités
Harm. tension fondamentale L1 400-401 484-485 V / 100
Harmoniques tension L1 402-415 486-499 % / 10
Harm. tension fondamentale L2 416-417 49A-49B mA
Harmoniques tension L2 418-42B 49C-4AF % / 10
Harm. tension fondamentale L3 42C-42D 4B0-4B1 mA
Harmoniques tension L3 42E-441 4B2-4C5 % / 10
Harm. courant fondamental L1 442-443 4C6-4C7 mA
Harmoniques courant L1 444-457 4C8-4DB % / 10
Harm. courant fondamental L2 458-459 4DC-4DD mA
Harmoniques courant L2 45A-46D 4DE-4F1 % / 10
Harm. courant fondamental L3 46E-46F 4F2-4F3 mA
Harmoniques courant L3 470-483 4F4-507 % / 10
Tableau 14 : Carte de mémoire Modbus ; variables de mesure (tableau 3)
Paramètre Instantané
Variable relais 600
Variable alarmes 605-606
État des sorties 610
État entrées numériques 615
Nbre de connexions, de chacun des 12 relais
(6 sur modèle Computer SMART III 6)
625-63C
