3�5�4�- 3 tensions + neutre et 1 courant, modèle Computer SMART III 12
Type de connexion :
3U
�1C
V
LN
I
L2
S1
L1
L2
L3
N
V
L1
V
L2
V
L3
S1
S2
P1
P2
S1
S1
S2
S2
S2
I
L3
I
L1
A1 A2
Power Supply
COM 1 2 3 4 5 6 7 8 9 10 11 12
Relay
For Computer SMART III 12
Power Supply

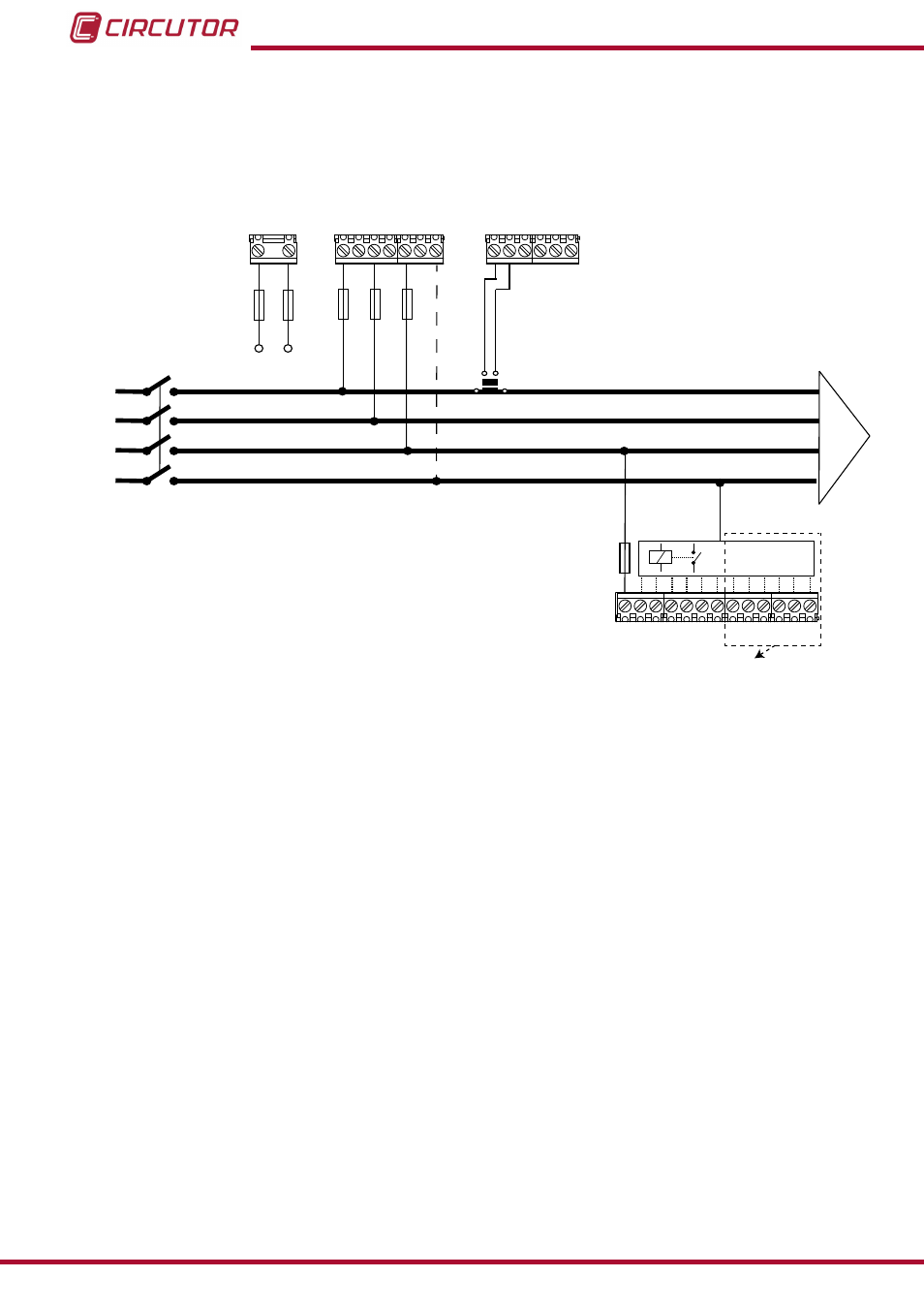

Figure 6 : 3 tensions + neutre et 1 courant, modèle Computer SMART III 12
Note : Dans le cas de ne pas respecter la forme de connexion indiquée, la phase devra être
réglée en suivant la procédure de
Note : L’alimentation auxiliaire peut être connectée Phase-Neutre (comme sur la
figure 6
)
ou Phase-Phase, à condition de ne pas dépasser le rang d’alimentation (voir
)�
Note : Dans ce type de connexion, la connexion de neutre à VLN n’est pas obligatoire.
Note : Dans ce type de connexion, la connexion du transformateur de courant doit se faire
sur les bornes IL1.
