4�4�3� BARRE ANALOGIQUE

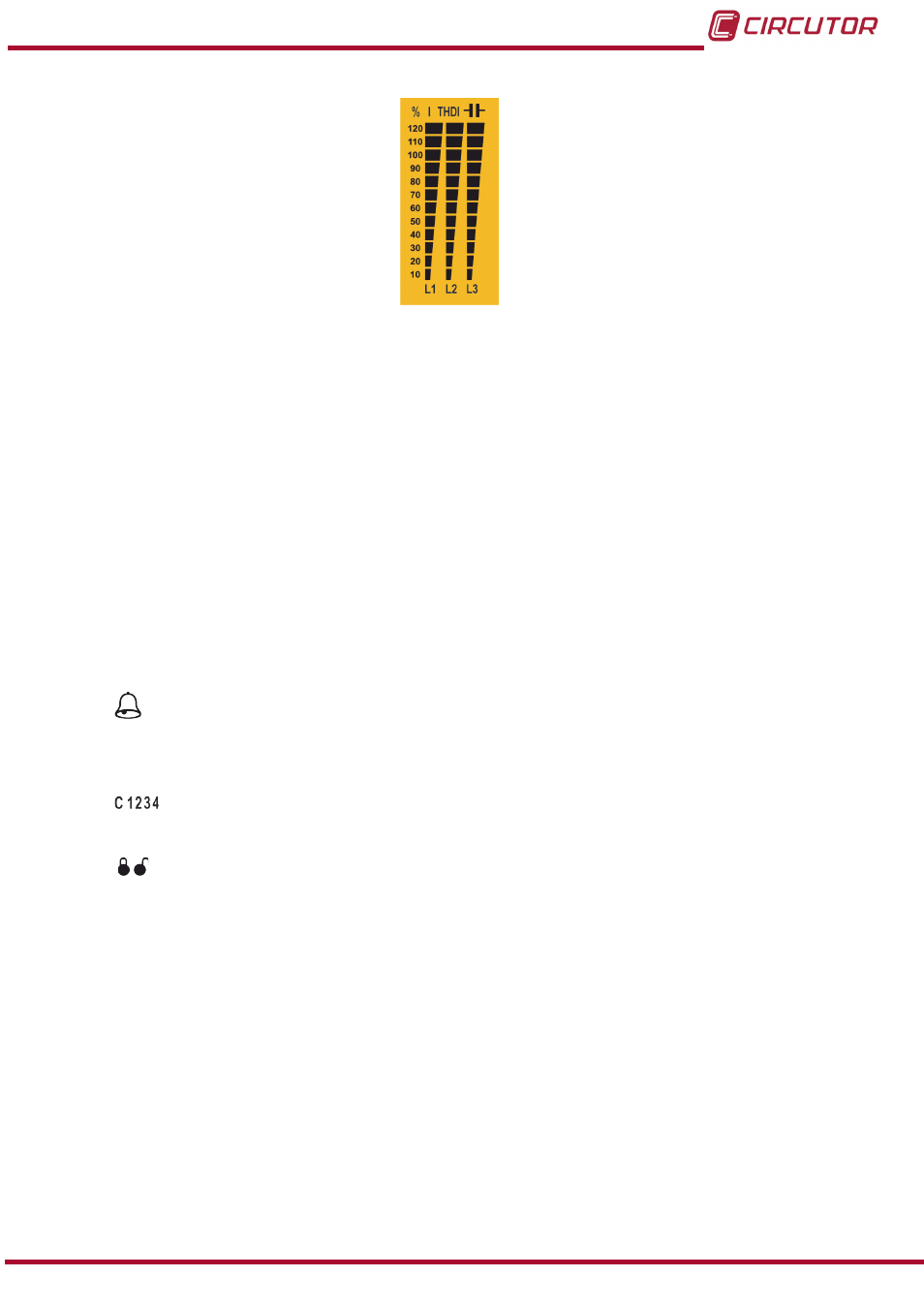

Figure 14 : Barre analogique
Cette barre est affichée sur les écrans de mesure et peut afficher :
 Le % de courant de chacune des phases.
 Le THD de courant de chaque phase.
 La puissance connectée à la batterie�
À travers le menu de configuration le paramètre à afficher est sélectionné ( « 5�15�- BARRE
ANALOGIQUE » )�
Est également affiché sur l’écran d’affichage des résultats du TEST, le % de charge des
condensateurs�
4�4�4� AUTRES SYMBOLES DU DISPLAY
Sur le display est également affiché :
Alarme; lorsque l’équipement a détecté une alarme, le backlight de l’écran clignote et
l’icône alarme s’allume. Pour voir la cause de l’alarme il faut accéder à l’écran d’alarmes
actives ( « 4�6�-ÉTATS DE FONCTIONNEMENT » )�
Cosinus objectif, les icônes indiquent lequel des 4 cosinus objectif possibles a
été sélectionné ( « 5.3.- COS φ OBJECTIF » )�
Édition bloquée/débloquée, l’édition des paramètres de programmation est bloquée
par le mot de passe, ces icônes nous indiquent si elle est bloquée ou non.
