2.- CARACTERISTIQUES GENERALES.
2.1.- Caractéristiques de base.
Les analyseurs de la série AR5 et AR5-L sont des instruments de mesure
programmables qui mesurent, calculent et enregistrent en mémoire les principaux
paramètres électriques des réseaux industriels triphasés.

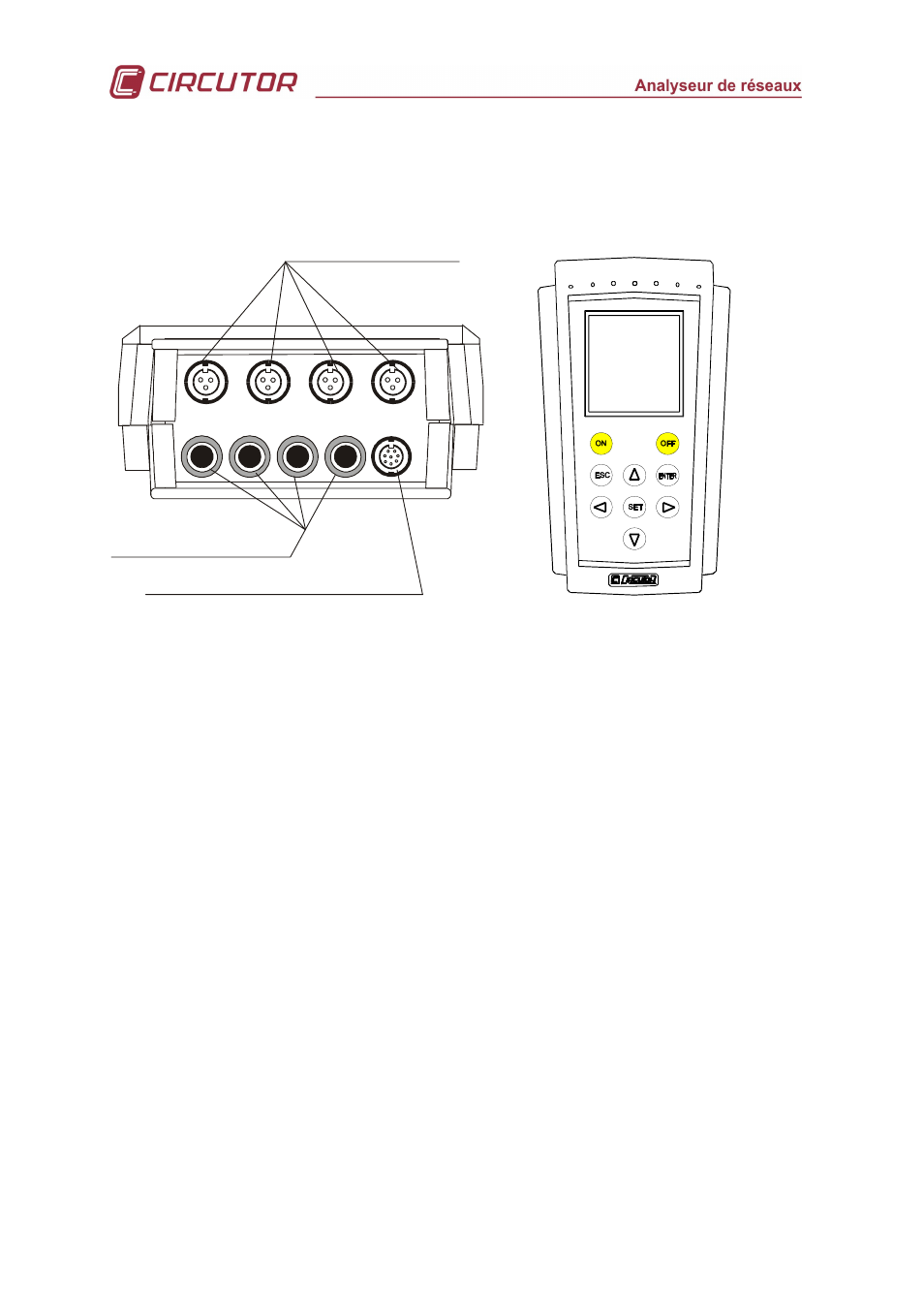

Entradas pinzas (.. 2 V a.c.).
Alimentación: 12 V d.c. / Entrada serie
Entradas de tensión c.a.
IL1 I N IL2 IL3
VL1 VL2 VL3 N AUX
*La connexion à I
N
seule est disponible sur équipements AR5-L
Programmation: La programmation de l’appareil est réalisée à l’aide du
système de menus déroulants qui la rendent facile, pratique et intuitive.
Affichage: A l’aide d’un écran graphique à cristaux liquides, de 160 x 160
pixels rétro-éclairé, les valeurs instantanées, maximums et minimums de chaque
paramètre et chaque phase sont affichées.
Batterie Interne: qui permet de réaliser les analyses sans avoir à brancher
sur secteur. L’Analyseur possède un système de charge d’énergie intelligente qui
prolonge la vie de la batterie. Pour charger la batterie, il est nécessaire de brancher
le dispositif d’alimentation.
Installation: L’analyseur est prêt à analyser tout type de réseaux électriques
(monophasé, biphasé, 3 fils et 4 fils).
Mesure: des données en moyenne des principaux paramètres électriques. De
même, obtention de valeurs maximums et minimums. Pour réaliser ces mesures,
l’analyseur dispose de trois entrées de tension c.a. et quatre entrées d’intensité c.a.
(à l’aide de pinces ampèremétriques./ 2 V c.a.).
Enregistrement: dispose d’une mémoire interne de 1 Mb où les différents
paramètres mesurés ou calculés par l’analyseur seront enregistrés afin de réaliser
ensuite un basculage à un ordinateur PC.
Logiciel PC: Avec l’analyseur un puissant logiciel est fourni, facile à
manipuler et qui aide au basculage de sa mémoire interne au PC ainsi qu’à réaliser
une analyse des données obtenues.
