5.2.3.- Oscillogrammes.

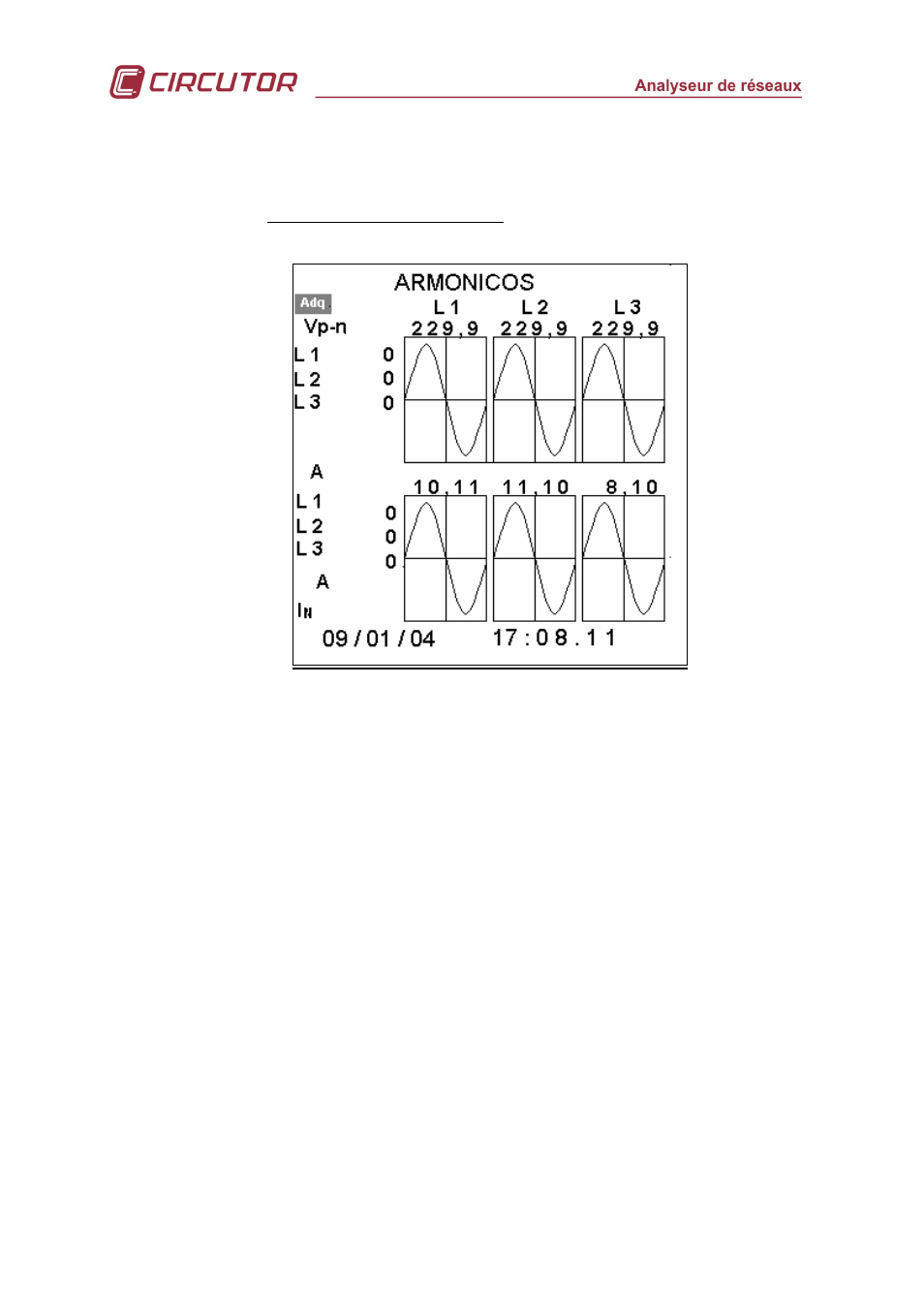

A l’affichage apparaissent les formes d’onde de tension et de courant des trois
phases (L1, L2 et L3) simultanément.
5.2.3.1.- Triphasé: Tension – Courant
Au-dessus de chaque forme d’onde apparaissent les valeurs efficaces du
cycle capturé, tant en tension qu’en courant.
Avec les touches [ 5 5 5 5] et [6 6 6 6] choisissez l’opération que vous désirez
réaliser. En appuyant sur la touche [ENTER] et en fonction du texte qui est
en vidéo inverse, les opérations suivantes auront lieu:
− “Adq” (acquérir) : capturer une nouvelle forme d’onde.
− “L1”, “L2” ou “L3” : réalise un zoom de la forme de l’onde de tension
ou courant de la phase choisie.
− “I
N
” : réalise un zoom de la forme d’onde du courant de neutre.
(seulement sur appareils AR5-L)
Avec les touches [ 4 4 4 4] et [3 3 3 3] vous pouvez déplacer le curseur sur l’axe
des ordonnées et à l’affichage, la tension et le courant instantanés sont
indiqués.
Avec la touche [ESC] vous passez à l’écran d’affichage de SETUP.
