5.2.3.3.- Décomposition Harmonique.

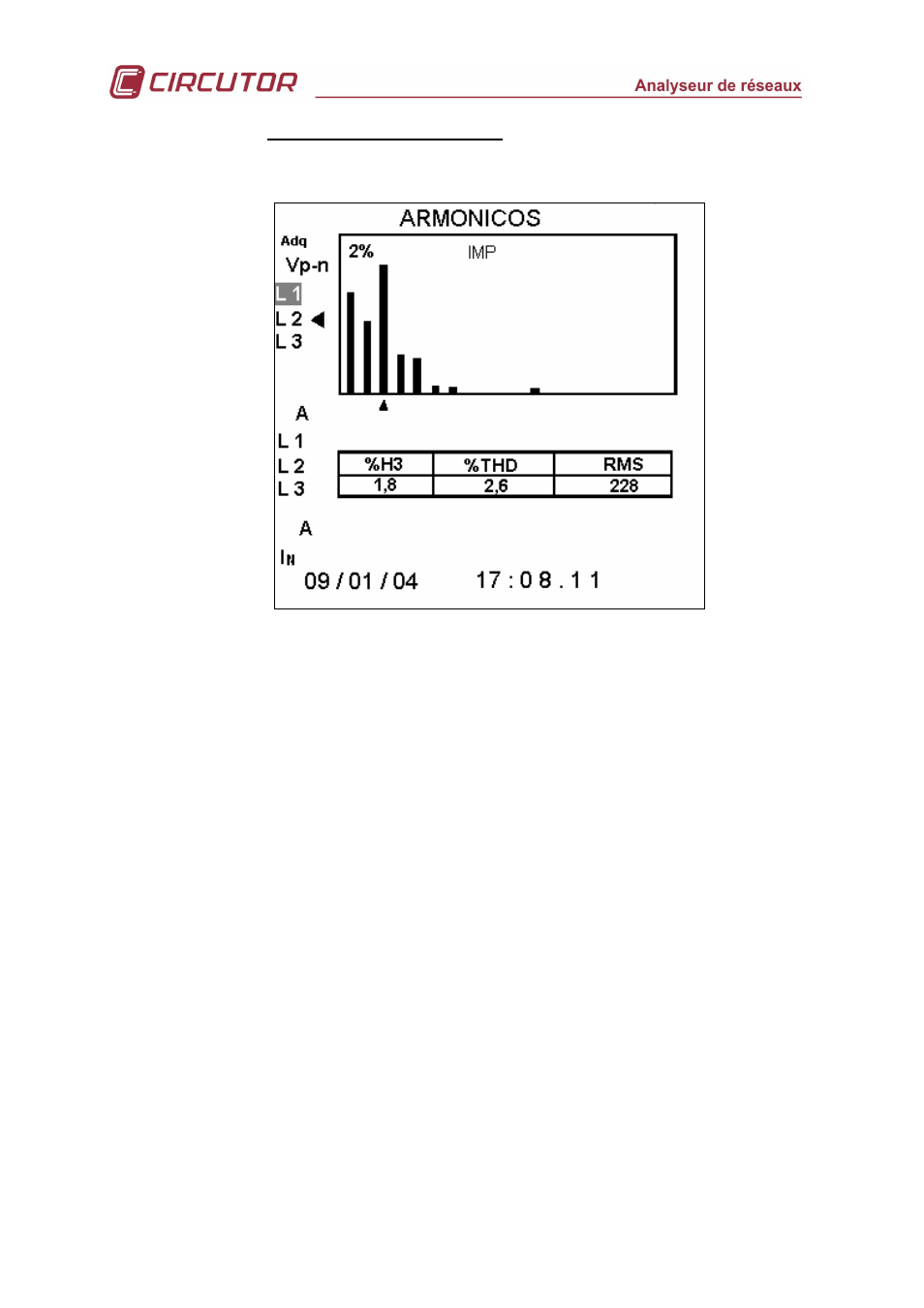

L’analyseur de réseaux dispose d’un écran qui indique la
décomposition harmonique du signal qui a été capturé.
Avec le symbole 3 3 3 3, l’analyseur indique le type de signal et la phase
correspondant à la forme d’onde qui est affichée en zoom.
Avec les touches [ 4 4 4 4] et [3 3 3 3] vous pouvez déplacer la flèche 5 5 5 5 sur l’axe
des ordonnées et sur le tableau inférieur vous pourrez visualiser la valeur
de l’harmonique qui est signalée.
Avec les touches [ 5 5 5 5] et [6 6 6 6] vous choisissez l’opération que vous désirez
réaliser. En appuyant sur la touche [ENTER] et en fonction du texte qui est
en vidéo inverse, les opérations suivantes auront lieu:
− “Adq” : capturer une nouvelle forme d’onde.
− “IMP” ou “PAIR” : vous passerez à afficher les harmoniques paires
ou impaires en fonction de celles qui sont déjà affichées.
− “L1”, “L2” ou “L3” : réalise un zoom de la forme d’onde de tension
ou courant de la phase choisie.
− “I
N
” : réalise un zoom de la forme d’onde du courant de neutre.
(uniquement sur les appareils AR5-L)
− Si la phase choisie est signalée par le symbole 3 3 3 3, vous passerez à
l’écran initial où les formes d’onde des trois phases de tension et de
courant peuvent être observées simultanément (Voir paragraphe
5.2.3.1.-) décomposition harmonique du signal sélectionné.
Avec la touche [ESC] vous passez à un autre écran d’affichage SETUP.
