5.2.3.2.- Zoom.

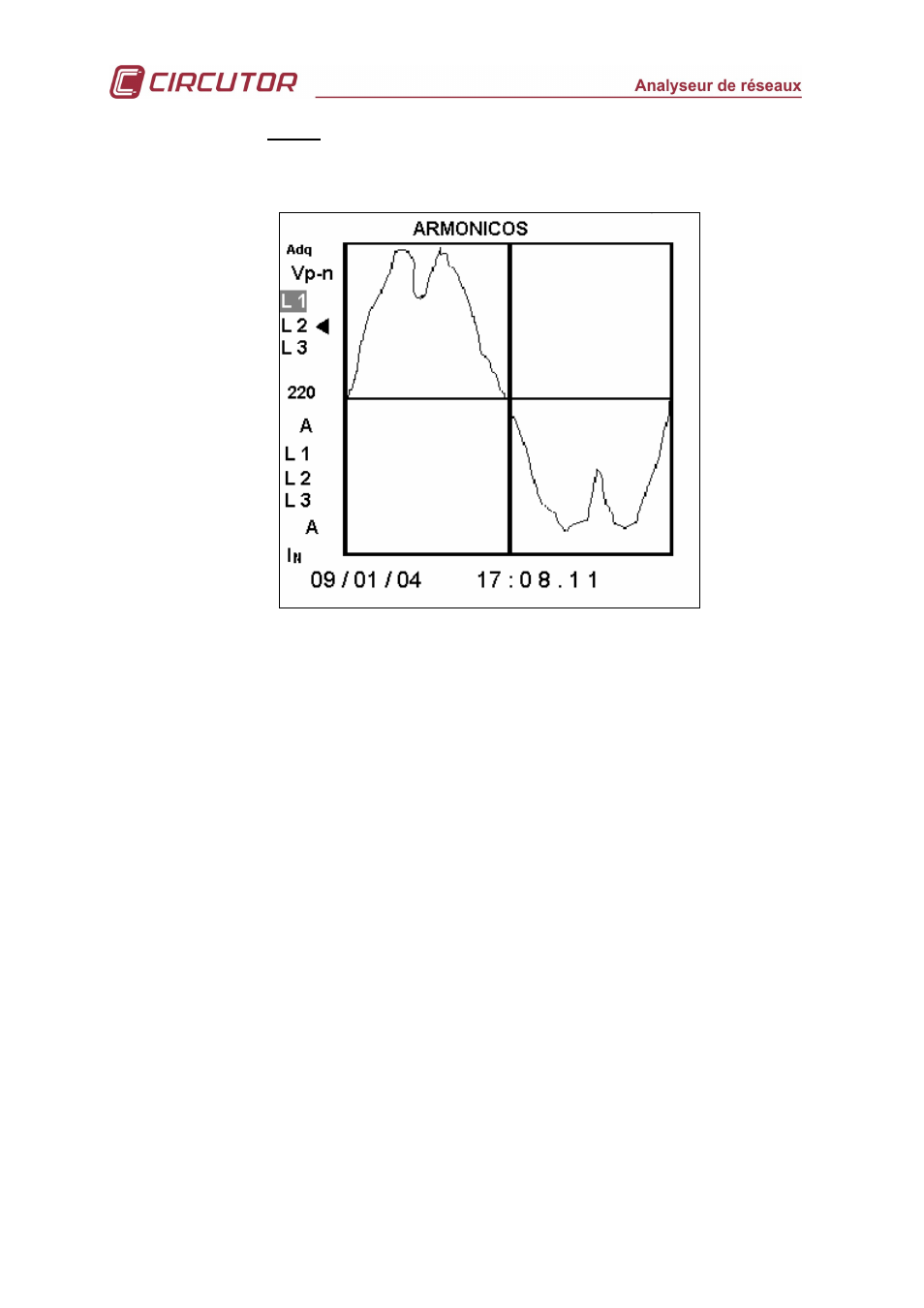

De cet écran, vous pouvez observer plus attentivement le signal capturé.
Avec le symbole 3 3 3 3, l’analyseur indique le type de signal et la phase
correspondant à la forme d’onde qui est affichée en zoom.
Avec les touches [ 4 4 4 4] et [3 3 3 3] vous pouvez déplacer le curseur sur l’axe
des ordonnées et à l’affichage, la tension et le courant instantanés sont
indiqués.
Avec les touches [ 5 5 5 5] et [6 6 6 6] vous choisissez l’opération que vous désirez
réaliser. En appuyant sur la touche [ENTER] et en fonction du texte qui est
en vidéo inverse, les opérations suivantes auront lieu:
− “Adq” (acquérir): capturer une nouvelle forme d’onde.
− “L1”, “L2” ou “L3”: réalise un zoom de la forme d’onde de tension ou
de courant de la phase choisie.
− “I
N
” : réalise un zoom de la forme d’onde du courant de neutre.
(seulement sur appareils AR5-L)
− Si la phase choisie est signalée par le symbole 3 3 3 3, et si vous
appuyez sur [ENTER], la décomposition harmonique du signal
sélectionné apparaîtra.
Avec la touche [ESC] vous passez à l’écran d’affichage de SETUP.
