2.1.6 Conditions de travail
Température de travail : -10 … +50 ºC
Humidité relative : 5 à 95 % HR (sans condensation)
Altitude : Jusqu’à 2 000 mètres
2.1.7 Sécurité
Conçue pour des installations catégorie III 300 V ∼ c.a. (EN 61010).
Protection au choc électrique par double isolement classe II.
2.2 Mise en marche
L’installation de l’équipement est réalisée sur rail DIN 46277 (EN 50022). Toutes les
connexions sont à l’intérieur du tableau électrique.
Prendre en compte que, avec l’équipement connecté, les bornes peuvent être
dangereuses au toucher, et l’ouverture de couvercles ou l’élimination d’éléments
peut donner accès à des parties dangereuses au toucher. L’équipement ne doit
pas être utilisé avant la finalisation complète de son installation.
L’équipement doit être raccordé à un circuit d’alimentation protégé avec des fusibles
type gl (IEC 269) ou type M, compris entre 0.5 et 2 A. Il faudra prévoir un interrupteur
magnétothermique ou un dispositif équivalent pour débrancher l’équipement du réseau
d’alimentation. Le circuit d’alimentation et de mesure de tension sera connecté avec un
câble d’une section minimale d’1 mm 2 .
La ligne du secondaire du transformateur de courant aura une section minimale de 2,5
mm 2 .

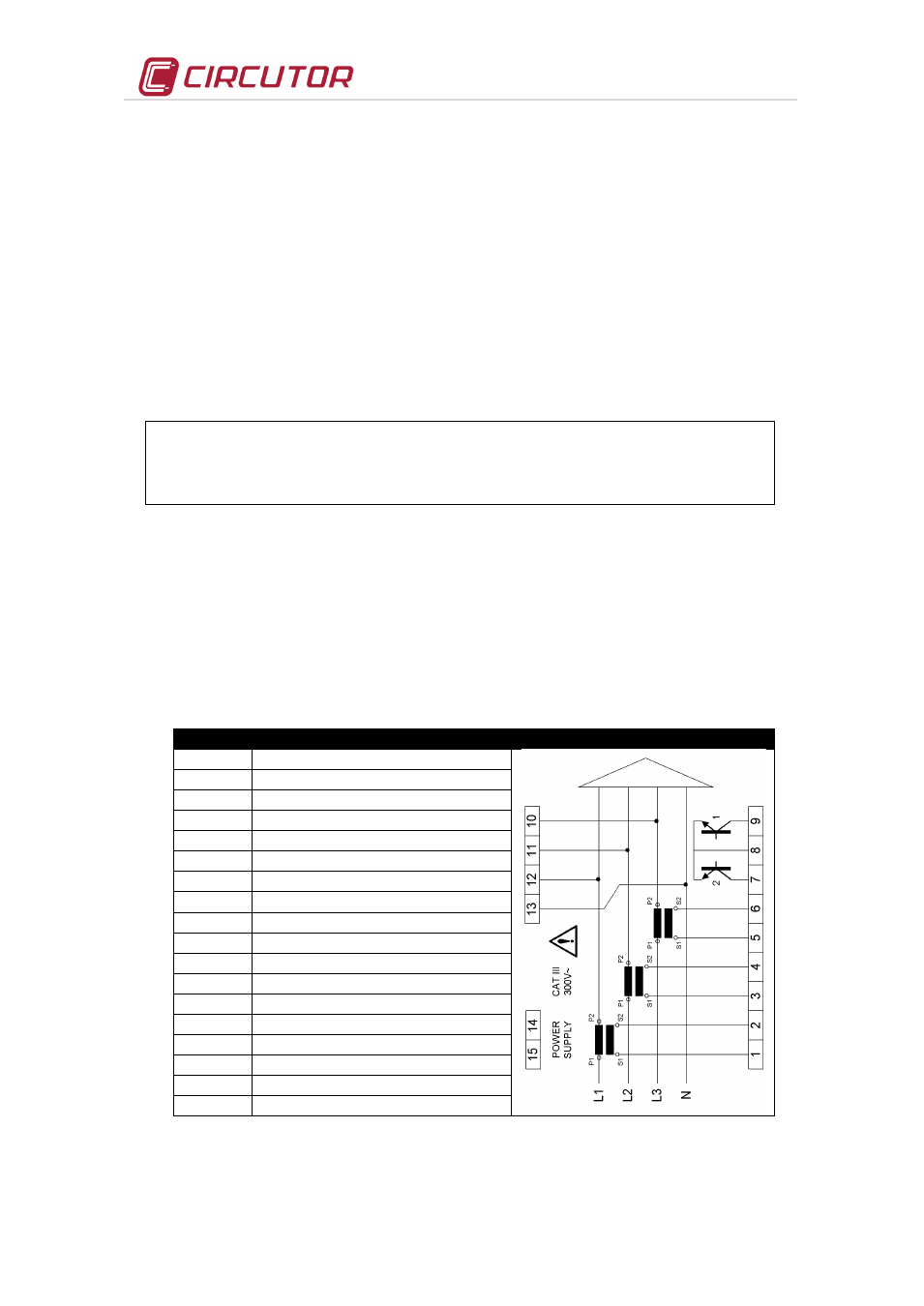

2.2.1 Dénomination des bornes
BORNE DESCRIPTION BORNE
1 Entrée courant AL1 - S1
2 Entrée courant AL1 - S2
3 Entrée courant AL2 - S1
4 Entrée courant AL2 - S2
5 Entrée courant AL3 - S1
6 Entrée courant AL3 - S2
7 Sortie transistor RL2
8 Commun sortie transistor
9 Sortie transistor RL1
10 Mesure VL3
11 Mesure VL2
12 Mesure VL1
13 Mesure V Neutre
14 Entrée tension alimentation
15 Entrée tension alimentation
A RS-485 (+)
S RS-485 (GND)
B RS-485 (-)
