visualisation par display des énergies d’exportation ou génération (-kW·h / -
kvarL·h / -kvarC·h / -kVA·h).

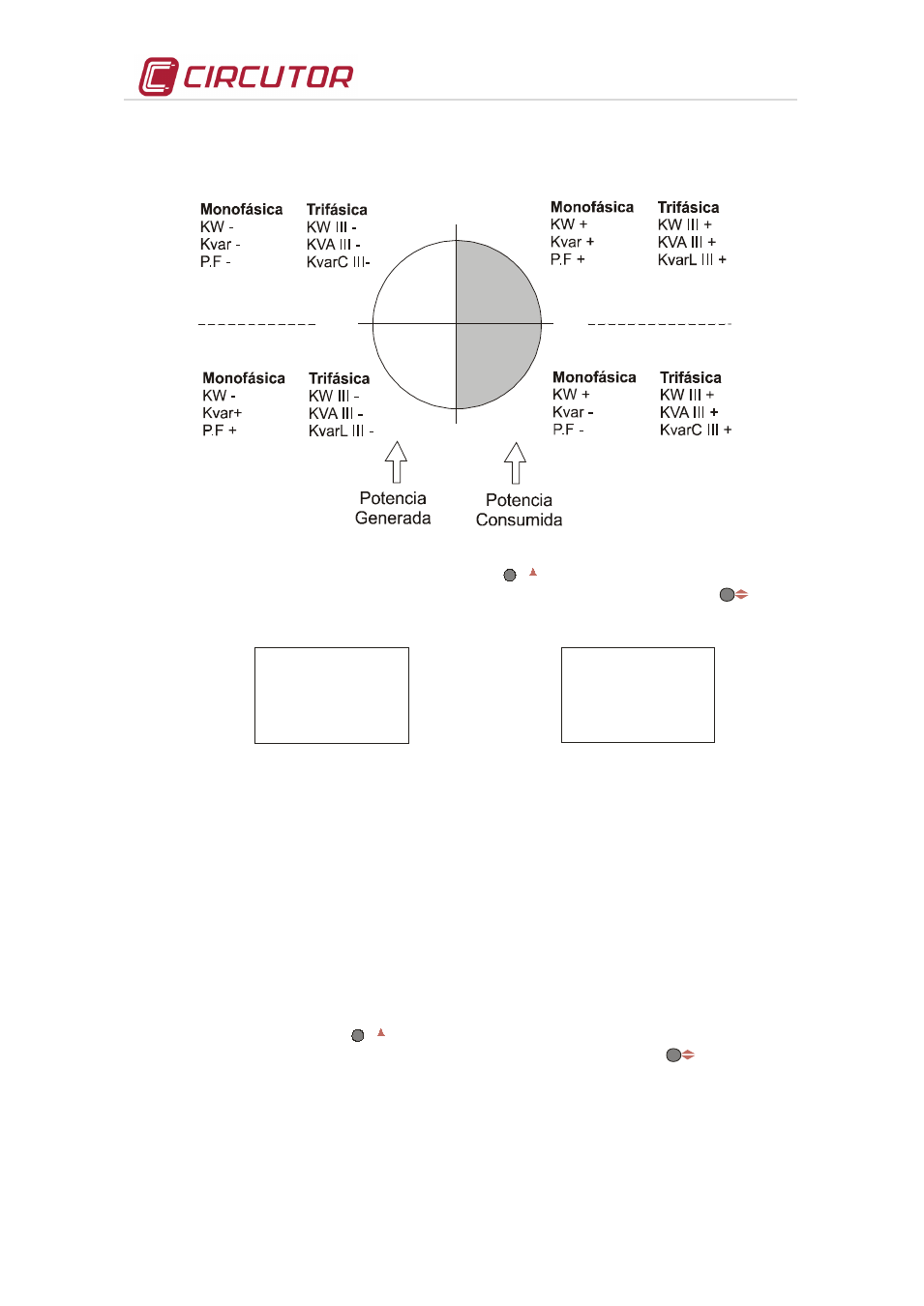

0º
90º
180º
-90º
Capacitivo
Capacitivo Inductivo
Inductivo
Pour sélectionner une des deux options de mesure (2 ou 4 quadrants de
mesure), il suffit de sélectionner la touche et on alternera les deux options.
Une fois sélectionnée l’option souhaitée, il faut appuyer sur la touche pour
valider la donnée et accéder à l’étape suivante de programmation.
s e t
q u a d
4
s e t
q u a d
2
Figure 35 . Mesure sur 4 quadrants Figure 36 . Mesure sur 2 quadrants
4.1.3 Paramétrage du Maximètre
Le maximètre du CVM-MINI est l’intégration dans le temps d’un paramètre
instantané préalablement programmé. L’amplitude de cette fenêtre sera établie
préalablement par un temps d’intégration.
4.1.3.1 Magnitude intégrée
Le display montre «
pd Code » suivi de deux chiffres qui identifieront le code
ou la variable à intégrer, au titre de Demande maximale.
Pour sélectionner un des quatre paramètres disponibles d’intégration, il suffit de
sélectionner la touche et on alternera les quatre options cycliquement. Une
fois sélectionnée l’option souhaitée, il faut appuyer sur la touche pour valider
la donnée et accéder à l’étape suivante de programmation.
max
max
