5 ANNEXE – SÉRIE CVM-MINI-ITF-HAR-RS485-C2
La Série CVM-MINI dispose d’un analyseur qui réalise la décomposition harmonique
jusqu’à l’harmonique 15 en tension et courant, en montrant cette décomposition par le
display LCD. Pour ce faire, le type HAR dispose d’un nombre élevé d’écrans
d’affichage, où l’on peut voir la valeur du courant et de la tension fondamentale, ainsi
que cette décomposition harmonique par harmonique.

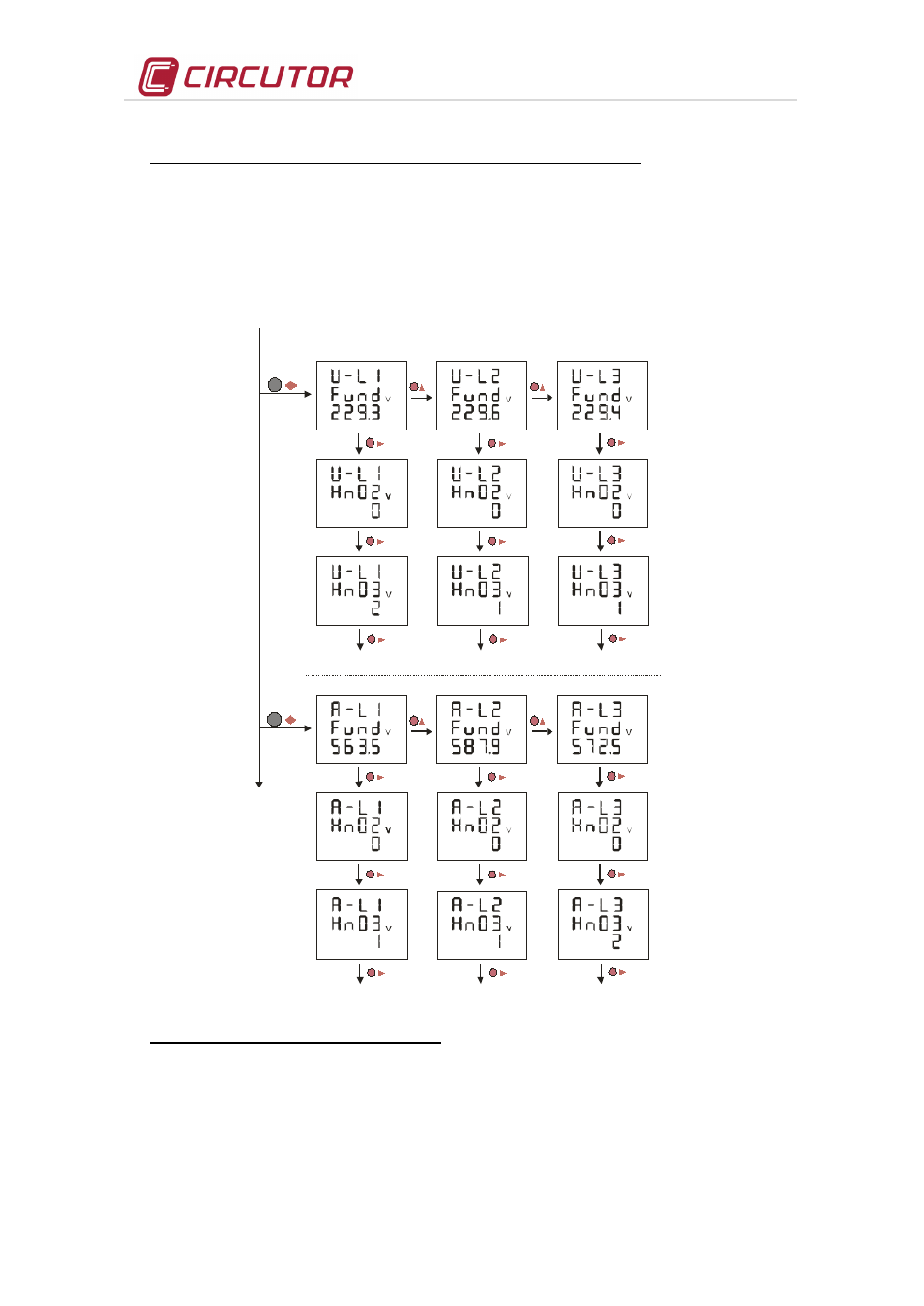

Le diagramme de visualisation par le display de l’équipement est réalisé à travers la
procédure suivante :
Figure 61 . Visualisation de Décomposition Harmonique en Tension et Courant
6 PROTOCOLE MODBUS RTU
L’analyseur de réseaux type CVM-MINI communique en utilisant le protocole MODBUS
©. Dans le protocole MODBUS le mode RTU (Remote terminal Unit) est utilisé ; tous
les 8-bits par octet sur un message contiennent deux 4-bits de caractères
hexadécimaux.
