CVM MINI
Page 3 de 27
1 INSTRUCTIONS DE BASE
Ce manuel se veut une aide dans l’installation et le maniement de l’analyseur de
réseaux type CVM-MINI pour obtenir les meilleures prestations de ce dernier.
1.1 Vérification à la réception
A la réception de l’instrument, vérifiez les points suivants :
• L’appareil correspond aux spécifications de votre commande.
• Vérifiez que l’appareil n’a pas subi de dégâts durant le transport.
• Vérifiez qu’il est équipé du manuel d’instructions approprié.
Pour l’utilisation sûre du CVM-MINI, il est fondamental que les
personnes qui l’installent ou le manipulent, suivent les mesures de
sécurité habituelles, ainsi que les différents avertissements indiqués
dans ce manuel d’instructions.
L’installation et la maintenance de cet analyseur doivent être effectuées
par du personnel qualifié.
1.2 Caractéristiques générales
L’analyseur de panneau CVM-MINI est un instrument de mesure programmable ; il
offre une série de possibilités d’emploi, lesquelles peuvent être sélectionnées avec les
menus de configuration sur le propre instrument. Avant de mettre en marche
l’analyseur, lisez attentivement les sections de : alimentation, connectique et
programmation, et choisissez la forme d’opération la plus adéquate pour obtenir les
données souhaitées.
Le CVM-MINI mesure, calcule et affiche les principaux paramètres
électriques de réseaux industriels triphasés équilibrés ou
déséquilibrés.
La mesure est réalisée en véritable valeur efficace, à travers trois
entrées de tension alternative et neutre, et trois entrées de courant,
pour la mesure de secondaires I
N
/1A ou I
N
/5A, en provenance des
transformateurs de mesure extérieurs.

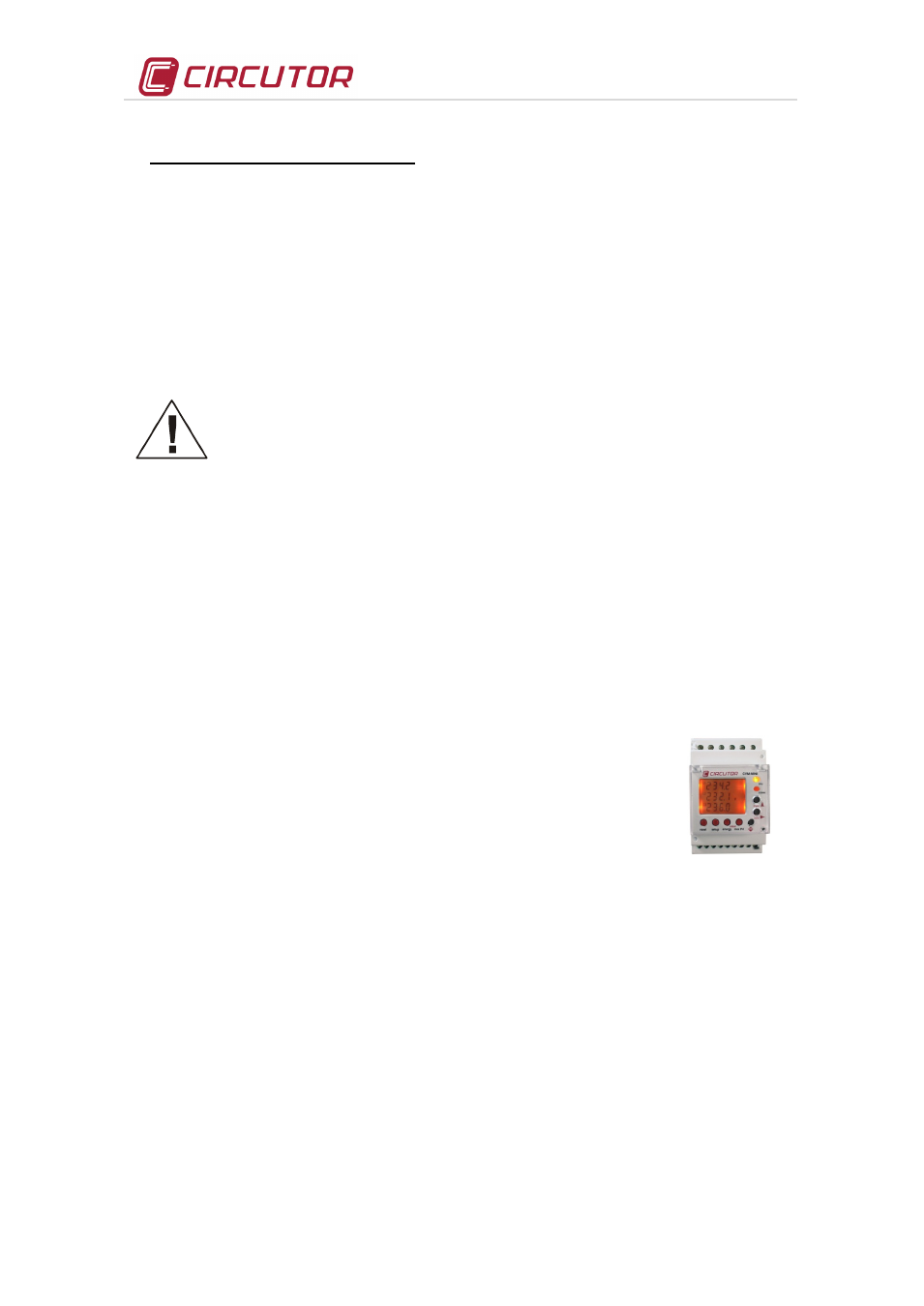

Figure 1 . [CVM-MINI]
Le CVM-MINI permet la visualisation de tous les paramètres électriques, à travers son
display LCD rétro-éclairé, en affichant trois paramètres électriques instantanés,
maximums ou minimums à chaque saut d’écran.
1.3 Magnitudes électriques
Au moyen de son processeur interne, le CVM-MINI montre par écran et par
communication (selon le modèle), plus de 100 magnitudes, lesquelles pourront être de
nature monophasée ou triphasée. La visualisation de ces magnitudes, pourra ou non
être éludée par écran, selon la programmation préalable réalisée sur l’équipement.
