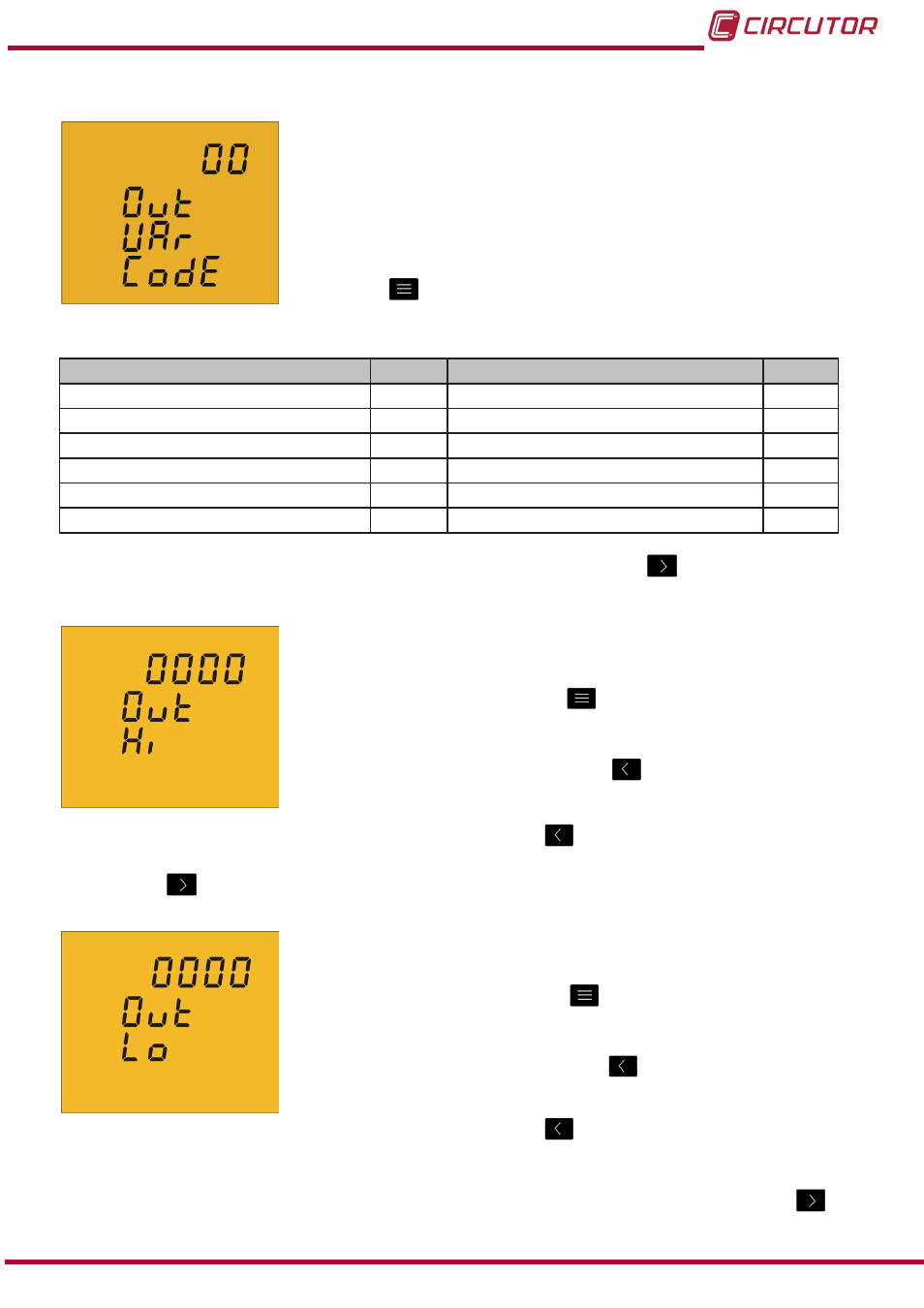

 Programmation par condition d’alarme
Sur cet écran, on sélectionne le code du paramètre auquel nous
voulons générer une alarme en fonction des Tableau 12.
La touche saute entre les différentes options.
Tableau 12: Codes des paramètres pour la programmation de l’alarme
Paramètre Code Paramètre Code
Puissance active III 16 Tension de ligne III 45
Puissance inductive III 17 Puissance apparente III 34
Puissance capacitive III 18 Demande maximale 35
Cosinus φ triphasé 19 Courant III 36
Facteur de puissance III 20 Tension de phase III 44
Fréquence 21
Une fois qu’un code d’alarme est sélectionné et validé par la touche il faut introduire la
valeur maximale de la condition d’alarme.
La valeur maximale : au-dessus de cette valeur, le transistor
est fermé.
Pour écrire ou modifier la valeur de maximum, il faut appuyer à
plusieurs reprises sur la touche
, en augmentant la valeur du
chiffre qui clignote à ce moment-là.
Lorsque la valeur sur écran sera celle souhaitée, on passera au
chiffre suivant en appuyant la touche
, permettant de modifier
les valeurs restantes.
En modifiant le dernier chiffre, si l’on appuie sur la touche la position du point décimal est
programmée. Pour valider la donnée et accéder à la programmation de la valeur minimale,
appuyer sur
.
La valeur minimale : en dessous de cette valeur, le transistor
est fermé.
Pour écrire ou modifier la valeur de minimum, il faut appuyer à
plusieurs reprises sur la touche
, en augmentant la valeur du
chiffre qui clignote à ce moment-là.
Lorsque la valeur sur écran sera celle souhaitée, on passera au
chiffre suivant en appuyant la touche
, permettant de modifier
les valeurs restantes.
En modifiant le dernier chiffre, si l’on appuie sur la touche la position du point décimal est
programmée.
Pour valider la donnée et accéder à la programmation de la valeur de retard, appuyer sur .
