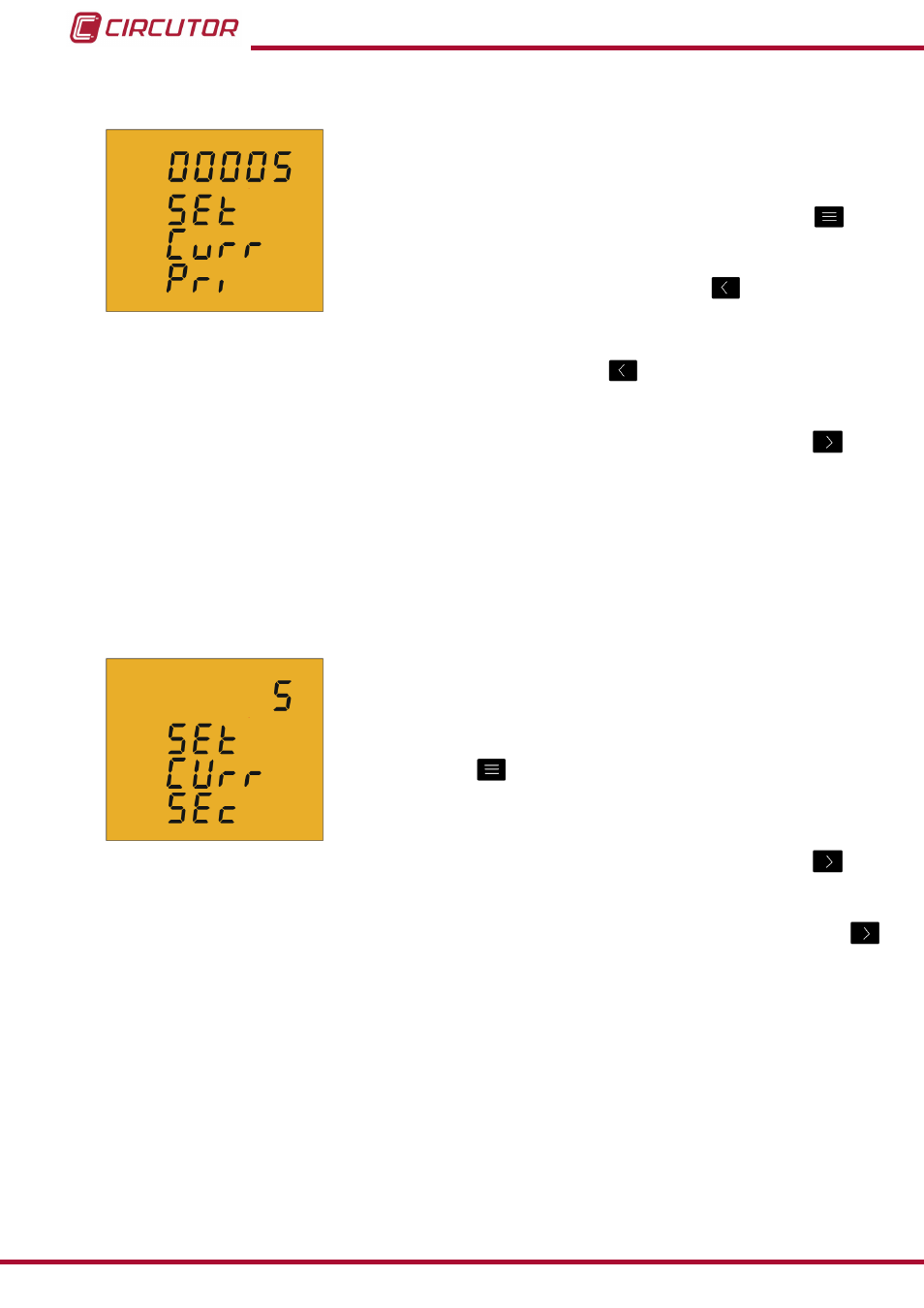

4�6�3� Primaire de courant
Sur cet écran est programmé le primaire du transformateur de
courant.
Pour écrire ou modifier la valeur du primaire du transformateur,
il faut appuyer à plusieurs reprises sur la touche
, en
augmentant la valeur du chiffre qui clignote à ce moment-là.
Lorsque la valeur sur écran sera celle souhaitée, on passera au
chiffre suivant en appuyant sur la touche
, permettant de
modifier les valeurs restantes.
En modifiant le dernier chiffre, si on appuie sur la touche , on saute une autre fois au
premier chiffre, en pouvant modifier à nouveau les valeurs programmées préalablement.
Pour valider la donnée et accéder à l’étape suivante de programmation, appuyer sur .
Si la valeur introduite est supérieure à la valeur maximale de programmation, les chiffres
clignotent pendant 2 secondes et la valeur programmée est effacée.
Valeur maximale de programmation : 9999.
Valeur minimale de programmation : 0.
4�6�4� Secondaire de courant (seulement le modèle CVM-C5-IC)
Sur cet écran, le secondaire du transformateur de courant est
sélectionné.
Avec la touche , nous sautons entre les deux possibles op-
tions du secondaire du transformateur de courant (1 A ou 5 A).
Para valider la donnée et accéder à l’étape suivante de programmation, appuyer sur .
Note : Si le rapport de tension, conjointement au rapport de courant programmé, dépasse la
valeur maximale de puissance que peut mesurer l’équipement, en appuyant sur la touche
on saute à nouveau à l’étape de programmation du primaire de tension.
Note : Pour appliquer la modification au deuxième transformateur de courant il est nécessaire
de réinitialiser l’ordinateur.
