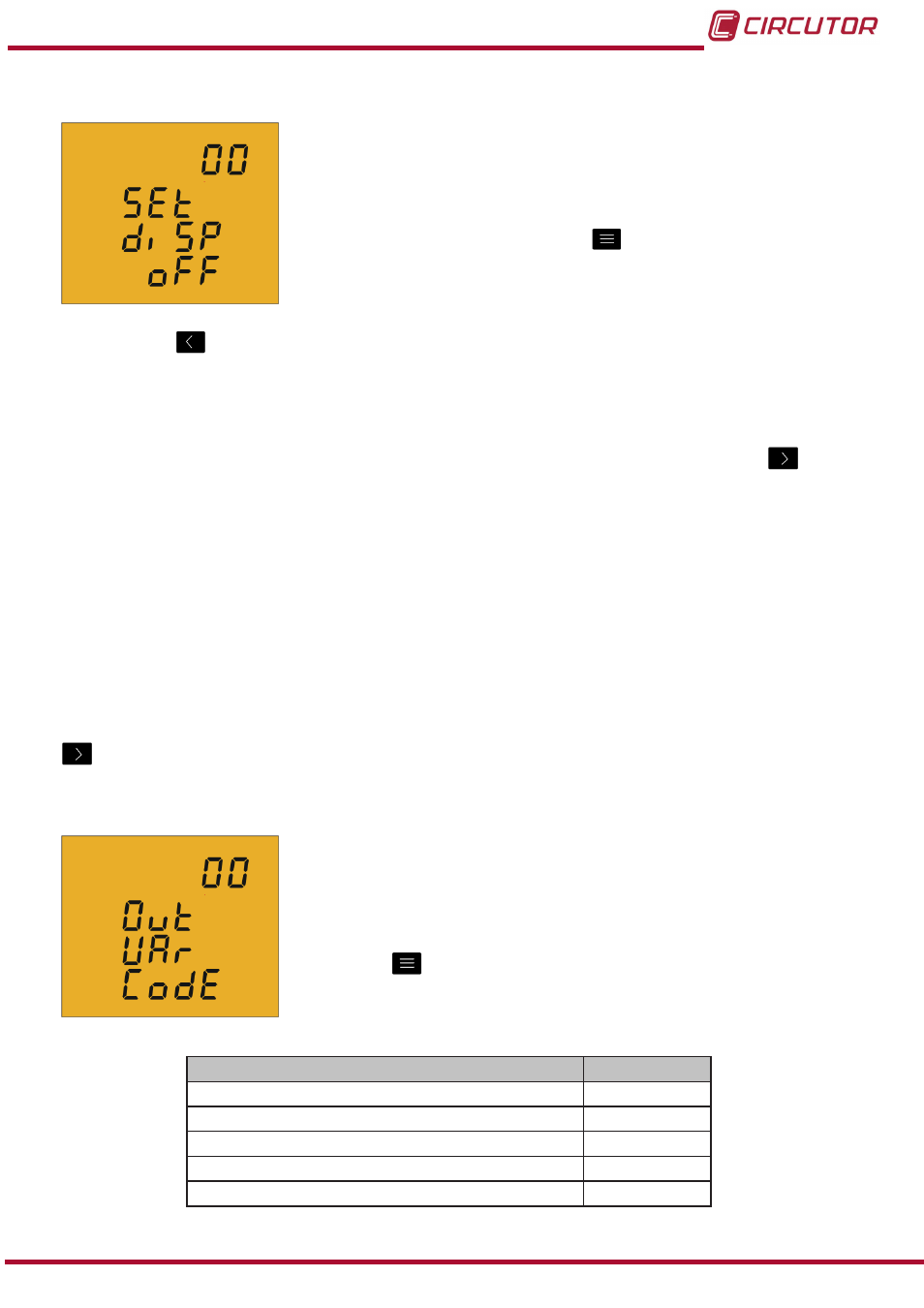

4�6�14� Backlight, rétroéclairage du display
Sur cet écran, est programmé le temps où le rétroéclairage
restera allumé (en secondes) depuis la dernière manipulation de
l’équipement par le clavier.
Pour écrire ou modifier la valeur du rétroéclairage, il faut appuyer
à plusieurs reprises sur la touche
, en augmentant la valeur
du chiffre qui clignote à ce moment-là.
Lorsque la valeur sur écran sera celle souhaitée, on passera au chiffre suivant en appuyant
sur la touche
, ce qui permet de modifier les valeurs restantes.
La valeur 00 indique que le rétroéclairage sera allumé en permanence.
Le temps de rétroéclairage pourra osciller de 5 à 99 secondes.
Pour valider la donnée et accéder à l’étape suivante de programmation, appuyer sur .
4�6�15� Programmation de la sortie numérique
La sortie numérique du CVM-C5 peut être programmée comme :
 Impulsion par n kWh ou kvarh (énergie) : on peut programmer la valeur qui
correspond à l’énergie consommée ou générée, pour générer une impulsion.
 Condition d’alarme : une magnitude est associée à la sortie numérique, en établissant
une valeur maximale, minimale et de retard, pour la condition de déclenchement.
Dans le cas de ne vouloir programmer aucune variable, mettre 00 et valider avec la touche
.
 Programmation d’impulsion par n kWh ou kvarh
Sur cet écran, le code de l’énergie est sélectionné, en fonction
du Tableau 11, pour laquelle nous voulons générer la sortie
d’impulsions.
La touche
saute entre les différentes options.
Tableau 11:Code des différents types d’énergie
Paramètre Code
Énergie active III tarif 1 31
Énergie réactive inductive III tarif 1 32
Énergie réactive capacitive III tarif 1 33
Énergie apparente III tarif 1 48
Énergie active III générée tarif 1 49
