3.4.4.- Mesure de réseau triphasé avec connexion à 3 fils, modèle CVM-C5-MC
Système de mesure:
Br
own/Gr
een
Gr
ey/P
ink
Gr
een/W
hit
e
Red/Blue
Power
Supply
V
L1
V
L2
V
L3
L1
L2
L3
a
b
A B
a
b
A B
POWER SUPPLY INPUT S0+ S0-
OUTPUT
S1 S2 S1 S2 S1 S2
L1
P1 P2
L2 L3
300V ~
Ph-N Ph-Ph
520V ~
N V L3 L2 V L1
V
P1 P2 P1 P2
V
L1
V
L2
V
L3
1P2
2P2
3P2
1P1
2P1
3P1
LOAD

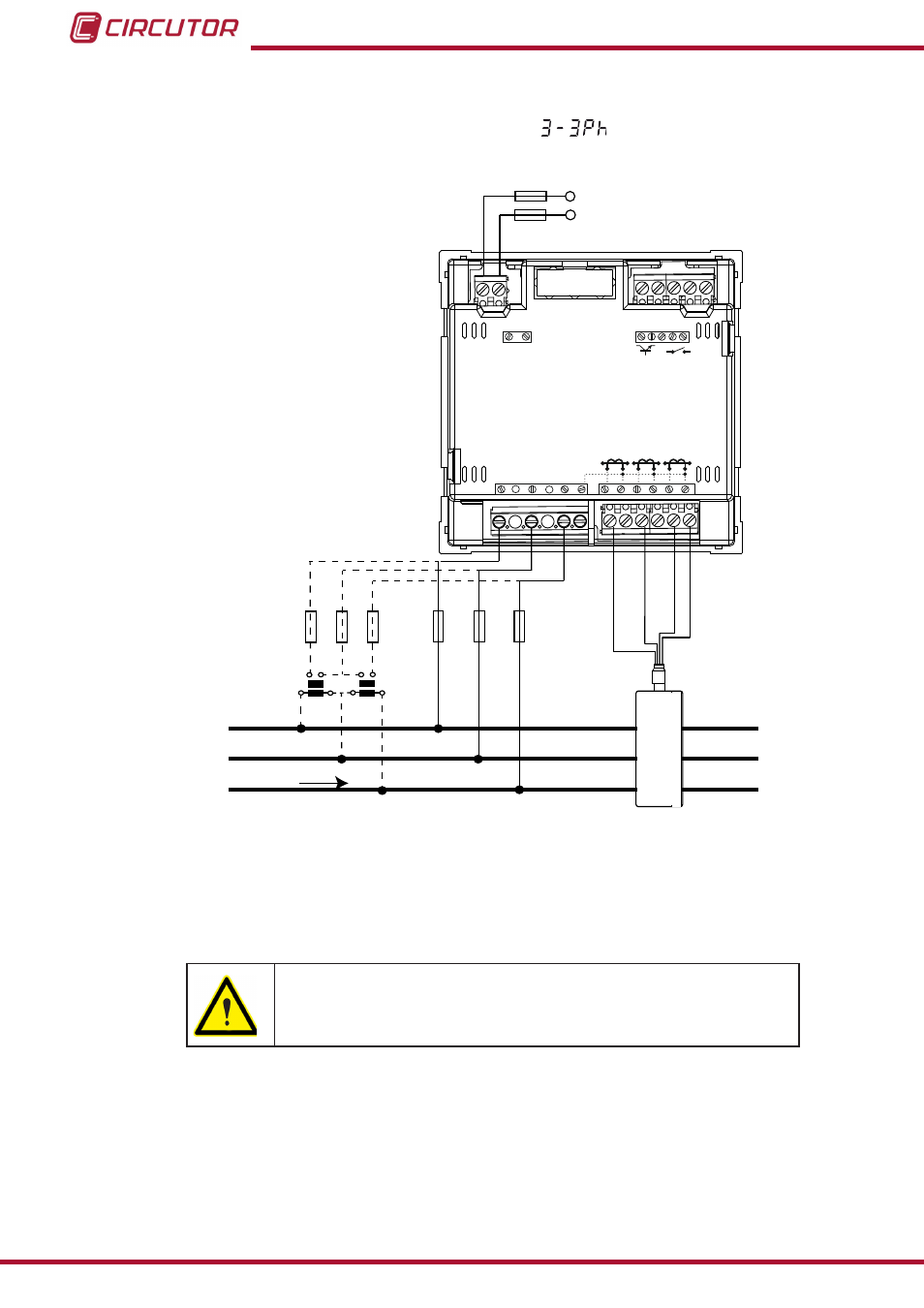

Figura 2: Mesure de réseau triphasé avec connexion à 3 fils, modèle CVM-C5-MC.
La valeur du transformateur MC secondaire est fixé à 0,250 A
