MKF+ MKFT (E3.2) 08/2014 page 23/112
2.2 Tableau d’instruments latéral
(3)
(6)
(9a)
(9b)
(10a)
(11)
(13)
(4)
(5)
(7)
(8)
(10b)
(12)
(14)
(15)

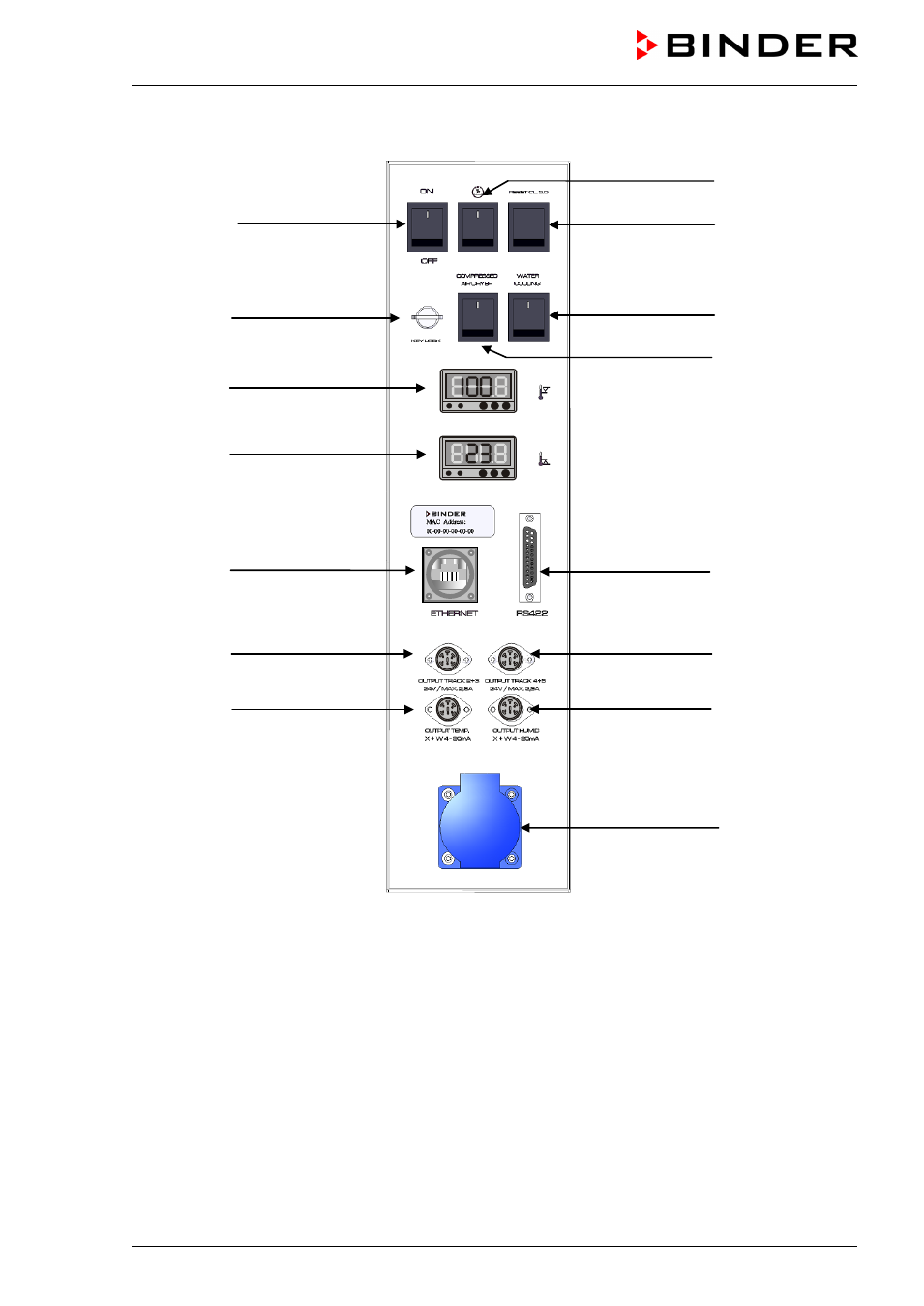

Figure 4: Tableau d’instruments latéral MKF / MKFT au côté droite du module d’humidité avec des options
(3) Interrupteur principal marche/arrêt
(4) Interrupteur d’humidité marche/arrêt
(5) Interrupteur Reset de la sécurité de surchauffe classe 2 (option)
(6) Commutateur à clé pour blocage de clavier (option)
(7) Interrupteur du refroidissement à l'eau (uniquement MKF / MKFT 115 e 240) (option)
(8) Interrupteur du séchoir à air comprimé (option)
(9) Sécurité de surchauffe classe 2 de sur/souschauffe (option):
Affichage d’introduction des limites de température supérieur (9a) et inférieur (9b)
(10a) Interface Ethernet
(10b) Interface RS422 (option)
(11) 2 sorties sans potentiel par pistes de commande 2 et 3
(12) 2 sorties sans potentiel par pistes de commande 4 et 5
(13) Sortie analogique température (option)
(14) Sortie analogique humidité (option)
(15) Prise 230 V AC, max. 500 W
