FDL (E2.1) 02/2015 page 54/75
Par l’option Coil-Coating, la tôle de test ne peut être chargée que par le tiroir. Cette étuve ne
peut être utilisée que pour la simulation des applications Coil-Coating.
13.4 Canal de mesure additionnel pour affichage numérique de température de
l’échantillon avec pince sensorielle (option)
L’affichage de température de l’échantillon rend possible la détermination de la température réelle de la
pièce d’essai pendant toute la durée de l’essai. La température de l’échantillon est mesurée à l’aide de la
pince sensorielle livrée avec l’appareil et affichée à l’affichage 2 du régulateur RD3.
Les valeurs de mesure sont transmises avec les valeurs du régulateur de température à l’interface de
communication RS 422 comme deuxième canal de mesure et peuvent être documentées par le logiciel
de communication APT-COM™ (option, chap. 13.1) développée par BINDER.

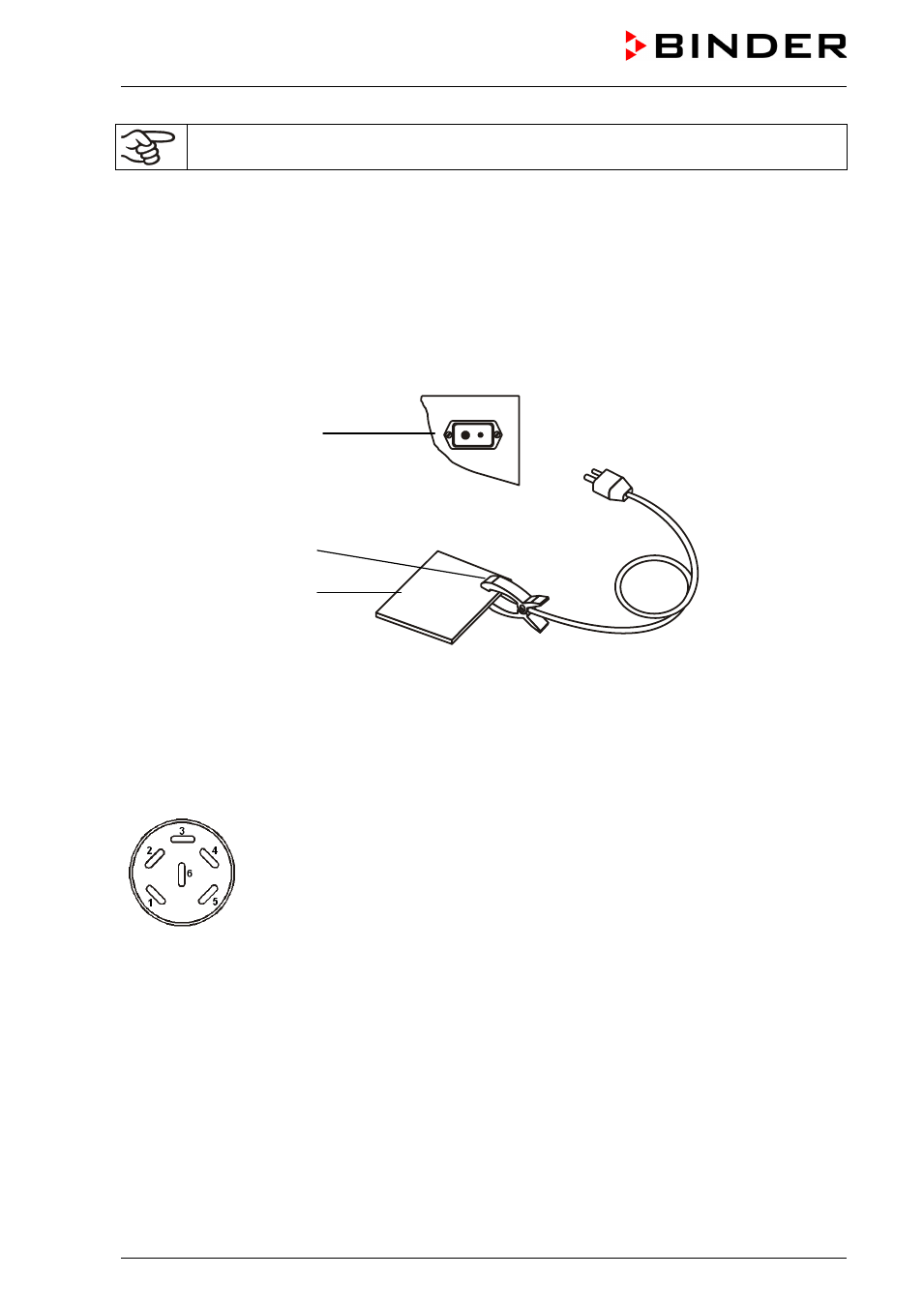

Chambre intérieure
Douille
Pince sensorielle
Échantillon
Figure 12: Sondes pour l’affichage de température de l’échantillon
Avec cette option, le appareil est équipé avec une sortie analogique de 4-20 mA pour la température. La
sortie peut être utilisée pour transmettre des informations à des systèmes ou des appareils de registra-
tion externes.
La douille de raccordement DIN à l’arrière de l’appareil se compose comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
Domaine de température:
0 °C à +300 °C
Une fiche mâle DIN est ajoutée.
Figure 13: Occupation des pins de la douille de raccordement
