FDL (E2.1) 02/2015 page 21/75
(H)
2.2 Panneau d’instruments
(6) (5) (4) (3)
(2) (2a) (2b) (1)

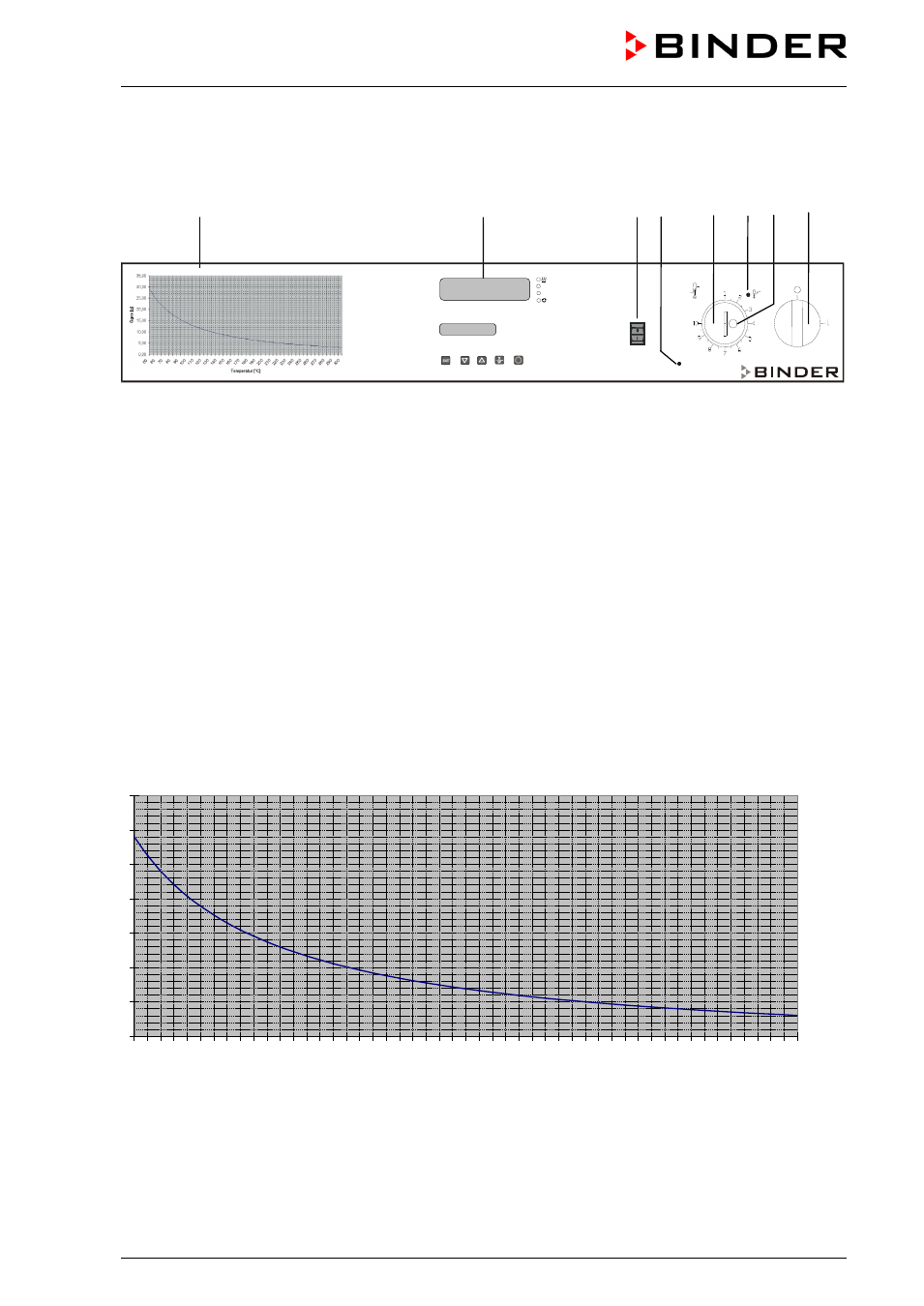

Figure 4: Panneau d’instruments de l’appareil standard FDL 115
(1) Interrupteur principal
(2) Sécurité de surchauffe classe 2
(2a) Témoin lumineux rouge pour la sécurité de surchauffe classe 2
(2b) Touche RESET de remise à zéro pour le limiteur de température
(3) Témoin lumineux rouge « AIR » : chauffage arrêté pendant la pré-ventilation ou à cause du débit
volumique de l'air d'échappement insuffisant (défaut de la ventilation technique)
(4) Bouton-poussoir « START“: Mise en marche du ventilateur et lancement de pré-ventilation
(5) Régulateur de programmes de température RD3
(6) Tracé du solvant: quantité de solvant maximale admissible G
total [g] comme fonction de la tempé-
rature de séchage
2.3 Tracé du solvant FDL 115
0,00
5,00
10,00
15,00
20,00
25,00
30,00
35,00
50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300
Température [°C]
G
to
ta
l [g
]
Figure 5: Tracé du solvant FDL 115
Le diagramme montre la quantité de solvant maximale admissible G
total
[g] comme fonction de la tempé-
rature de séchage maximale. Ceci est basé sur le calcul selon EN 1539:2009 en tenant compte des don-
nées spécifiques à l’appareil, d’un poids moléculaire supposé de solvant de 100g/Mol et d’une limite
d’explosion inférieure de 40g/m 3 à 20 °C et à 760 Torr (1013 hPa) (suppositions pour des solvants incon-
nus selon EN 1539:2009).
AIR START
