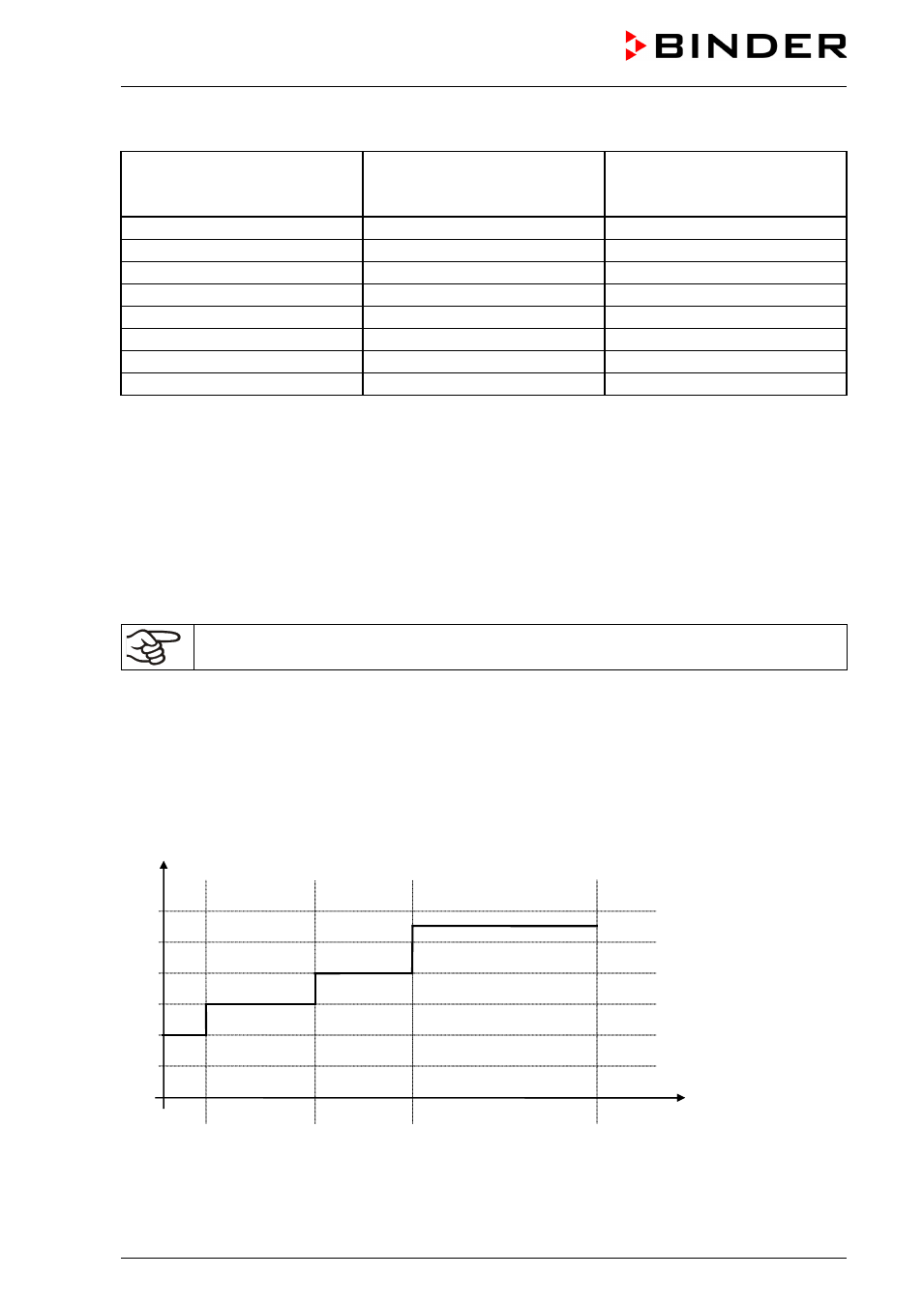

Tableau correspondant à l’exemple de programme (lors du réglage défaut « rampe »):
Section
SEC
Valeur de consigne
de température [ °C]
TEMP
Durée de section
[hh.mm]
TIME
S01
40
00:30
S02
40
00:01
S03
60
01:30
S04
60
00:01
S05
80
01:00
S06
80
00:01
S07
110
03:20
S08
110
00:01
Les données d’un tel tableau peuvent maintenant être entrées au régulateur de programmes RD3 (chap.
8.2).
Le point final du cycle désiré doit être programmé en joignant un segment supplémentaire (dans nos
exemples, la section S05 en cas de rampe de valeur de consigne, S08 en cas de saut de valeur de con-
signe) avec un temps de segment d’une minute au minimum. Sinon, le programme va couper un seg-
ment de temps trop tôt parce que la ligne du programme n’est pas complète.
8.1.2 Programmation avec le réglage « step »
Le type « step » choisi, il n’y a pas besoin de programmer des sections transitoires.
Avec le réglage « step » le régulateur va équilibrer uniquement à des températures cons-
tantes, et vous ne pouvez plus programmer des rampes.
Les valeurs de consigne sont maintenues constantes pendant la durée de la section de programme. Au
début de la section de programme, le régulateur chauffe pour atteindre la valeur de consigne le plus vite
possible.
Entrer un programme en tant que saut de valeur de consigne (exemple)
W/°C
t/min.
S01 S03 S05 S07
0
20
40
60
80
100
30
120
180
380
