12. Système d’humidité
Mettez en marche le système d’humidité par l’interrupteur d’humidité (3) localisé dans le tableau
d’instruments latéral à droite.
L’armoire de croissance KBWF est équipée d’un capteur d’humidité capacitif. Une précision de réglage de
± 3 % r.H. maximum par rapport à la valeur de consigne donnée est alors obtenue. Les zones d’activité
possible de l’humidité sont indiquées dans les diagrammes température/humidité (Figure 20).
Les valeurs de consigne de température et d’humidité doivent se situer dans la zone optimale
(plage hachurée dans Figure 20). C’est uniquement dans cette zone que l’appareil n’est pas
exposé à trop d’humidité due à la condensation.
A court terme, des valeurs de consigne en dehors de cette zone optimale sont possibles. Dans
ce cas, les exactitudes de réglage de ± 3 % r.H. ne peuvent pas être garanties.
0
10 20 30 40 50 60 70 80 90 100
10
20
30
40
50
60
70
80
90
100 % r.H.
°C
A
B
C

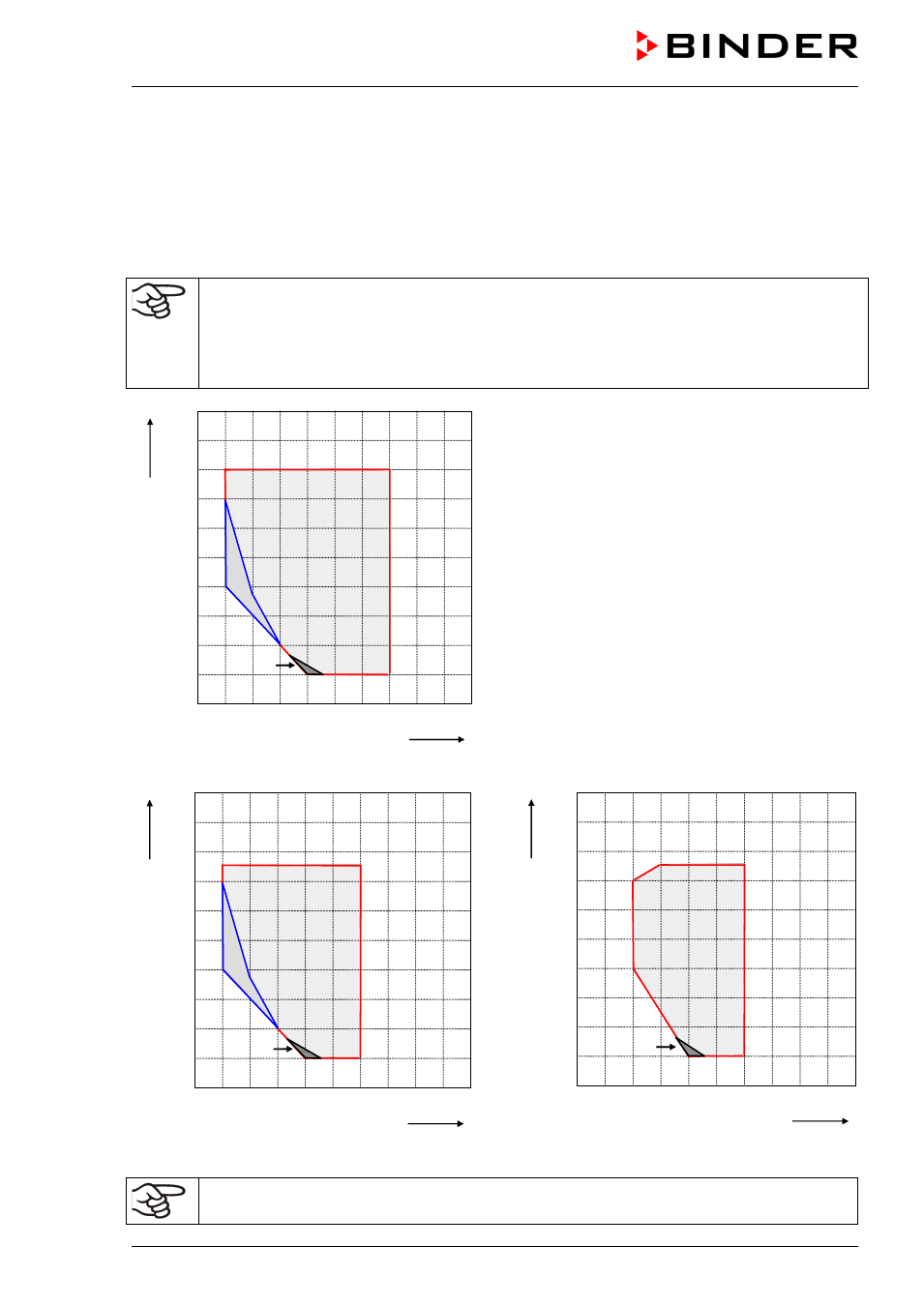

Figure 18: Diagrammes température/humidité
Domaine A: Plage de réglage de la température et
de l’humidité relative
Domaine B: Plage discontinue (pas d’opération
continue)
Domaine C: Plage dans lequel des écarts de
données techniques sont possibles
KBWF sans clayettes éclairantes
0
10 20 30 40 50 60 70 80 90 100
10
20
30
40
50
60
70
80
90
100 % r.H.
°C
A
B
C
0
10 20 30 40 50 60 70 80 90 100
10
20
30
40
50
60
70
80
90
100 % r.H.
°C
A
C
KBWF 240 avec éclairage KBWF 720 avec éclairage
Si des appareils électriques sont connectés à l’intérieur de l’armoire, la marge de la
température et de l’humidité peut changer à cause de dégagement de chaleur.
