9.4 Distinction entre rampe de valeur de consigne et saut de valeur de
consigne
Les valeurs de consigne se réfèrent toujours au moment du commencement d’une section de
programme, c’est-à-dire, au début de chaque section de programme, la température et l’humidité sont
réglées aux valeurs entrées. Au cours du temps d'exécution de la section, s’effectue une transition de
température ou d’humidité à la valeur de consigne de la section suivante.
Par une conception de temps appropriée des sections de programme, toutes modes de transitions de
température et d’humidité peuvent être réalisées.
•
Transition de température ou d’humidité progressive « rampe de valeur de consigne »
Le changement de la valeur de consigne se produit progressivement d’une valeur de consigne à celle
de la section de programme suivante pendant la durée entrée. La température ou l’humidité réelle (X)
suit la valeur de consigne (W) changeante pendant tout moment.
• Sections de programme à température ou à humidité constantes
Les valeurs de consigne de deux sections successives sont égales, donc la température ou l’humidité
sont réglées constantes pendant tout le cours de la première section de programme.
• Transition de température ou d’humidité brusque « saut de valeur de consigne »
On peut comprendre les sauts de température ou d’humidité comme transitions (ou rampes) se
produisant pendant un temps très court. Deux sections de programme à valeurs de température ou
d’humidité identiques sont suivies d’une section à valeur différente. Si la durée de cette dernière
section est mise à une valeur très courte (1 sec minimum), la transition de température ou d’humidité
s’effectue brusquement pendant le temps le plus bref possible.
01 02 03 04
05
06
07
08 09
W
t

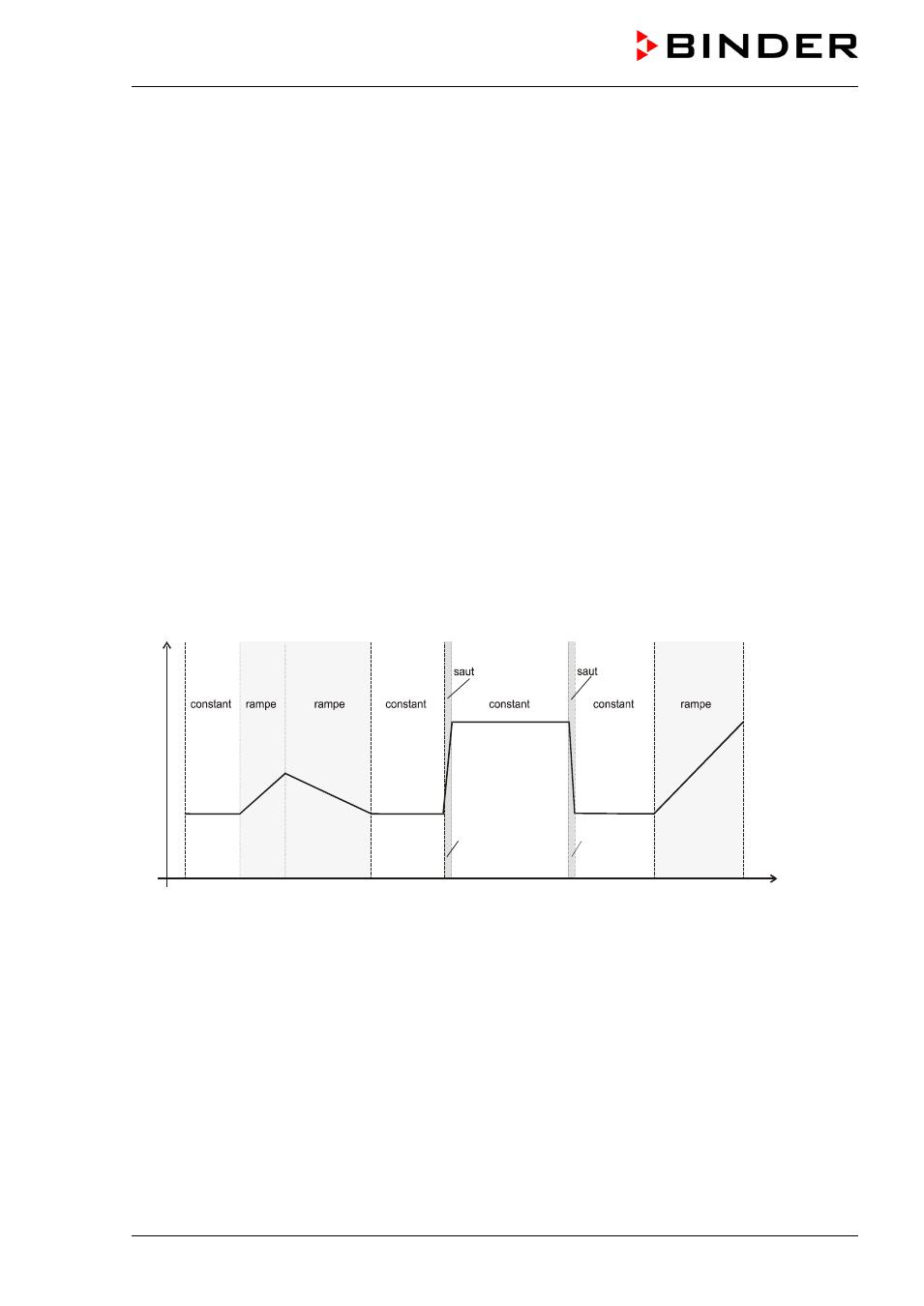

Figure 14: Conceptions de transitions de température ou d’humidité
Le chapitre suivant présente des exemples de programmation pour rampes de valeurs de consigne et
sauts de valeurs de consigne.
9.5 Entrée d'un programme du type rampe ou du type saut de valeurs de
consigne
Pour éviter des défauts de programmation, il est recommandé de toujours noter des profils de
température et d’humidité et l’état de commutation des tubes fluorescents (spécimens dans les chap.
9.11 et 9.12) et d’entrer les valeurs dans un tableau (modèles dans les chapitres 9.13 et 9.14).
Les 8 pistes de commande du régulateur se font activer ou désactiver pour chaque section de
programme. Les pistes de commande 1 et 2 servent à commuter les tubes fluorescents (voir chap. 14.3).
Les autres pistes de commande n’ont pas de fonction.
