KBWF (E5.3) 07/2014 page 38/105

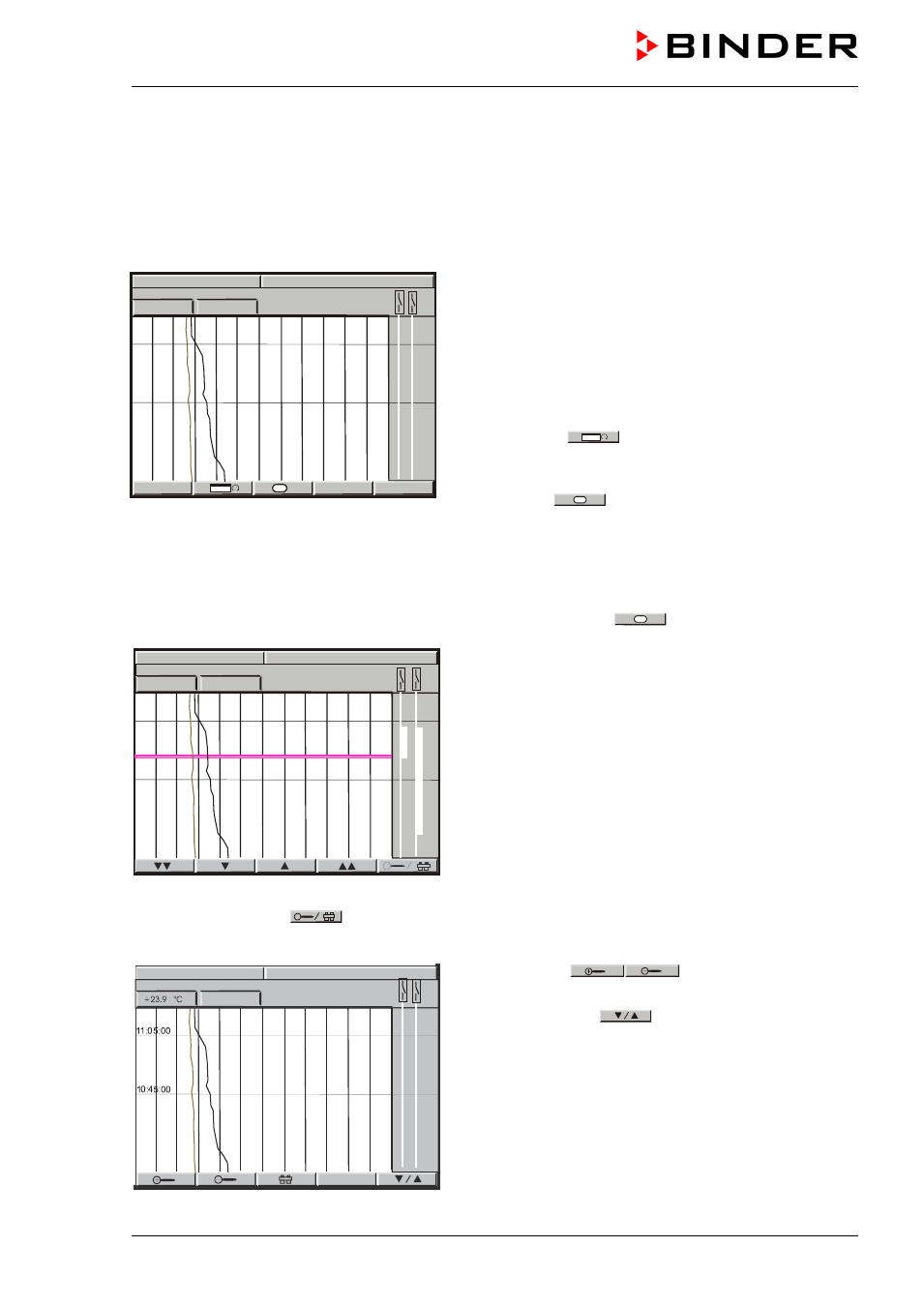

7. Représentation graphique des valeurs mesurées (fonction
d’enregistreur graphique)
Cette représentation semblant à un enregistreur, met à votre disposition les valeurs mesurées
enregistrées pendant une période choisie.
Affichage normal de l’enregistreur graphique:
En haut à gauche : Représentation de la date et de
l’heure actuelles.
En dessous : Représentation numérique et graphique
des valeurs actuelles de température [ °C] et d’humidité
[% r.H.]
.
Echelle:
Température: –10 °C à 100 °C
Humidité: 0% r.H. à 100% r.H.
Avec la touche
, choisissez entre des différentes
variations de la représentation.
Dépendant du choix, ce n’est peut-être que maintenant
que la touche
H
sera visible.
Les deux lignes présentées à droite informent sur les pistes de commande:
La ligne gauche montre la piste de commande 1. Ligne élargie = éclairage « LIGHT 1 » allumé.
La ligne à droite montre la piste de commande 2. Ligne élargie = éclairage « LIGHT 2 » allumé.
Représentation de l’histoire avec curseur:
Appuyez sur la touche
H
= Histoire. Le curseur
apparaît comme ligne rose, représentant l’instant choisi.
Ainsi, vous avez accès aux valeurs mesurées
correspondantes à cet instant.
En haut à gauche : Représentation de la date et de
l’heure correspondant à la position du curseur
En dessous : Représentation numérique et graphique
des valeurs de température et d’humidité
correspondantes.
Utilisez les touches flèches pour déplacer la ligne
curseur.
Flèches simples : Positionnement précis.
Flèches doubles : Changement d’écran.
Appuyez sur la touche : Changer à la représentation Zoom :
Représentation de l’histoire - Zoom:
Touches loupes
: Zoom devant et arrière
(prolonger ou écourter le temps représenté à l’écran).
Touche de sélection
: Retour à la représentation
précédente.
11:32:37 15.12.13
+22.6 % rH
11:32:20 15.12.13
10:45:00
+23.9 °C +22.6 % rH
11:05:00
11:32:14 15.12.13
10:45:00
+23.9 °C
CONFIG
VIEW-> H
+22.6 % rH
11:05:00
