KBWF (E5.3) 07/2014 page 24/105
4.2 Raccord des eaux usées
Fixer le flexible des eaux usées sur le raccord d’eaux usées « OUT » (17) au dos de l’appareil (olive ∅ 14
mm). Lisez attentivement les points suivants :
•
Une partie du tuyau d'eau livré peut être utilisée comme tuyau d'évacuation des eaux usées. Si vous
utilisez un autre tuyau, celui-ci doit supporter à long terme une température d'au moins 95 °C.
• Le flexible des eaux usées peut avoir une montée maximale d’un mètre et une longueur maximale de
3 mètres.
• Assurez les deux côtés du tuyau d'eaux usées avec deux des quatre colliers de serrage livrés.
L’eau usée est collectée dans une nourrice interne d’un volume de 0,5 litres environ. Elle est
pompée seulement quand nécessaire. Il y a donc pas d’écoulement d’eau usée continue.
(22)
(15)
(18) (17)
(15) Câble de réseau
(17) Raccord d’eaux usées « OUT » avec
embout pour tube ½“
(18) Raccord d’eau fraîche « IN » avec filet ¾’’
pour tube ½“, avec écrou-raccord
(22) Prise pour nourrice d’eau fraîche
optionnelle (chap. 15.9.1)

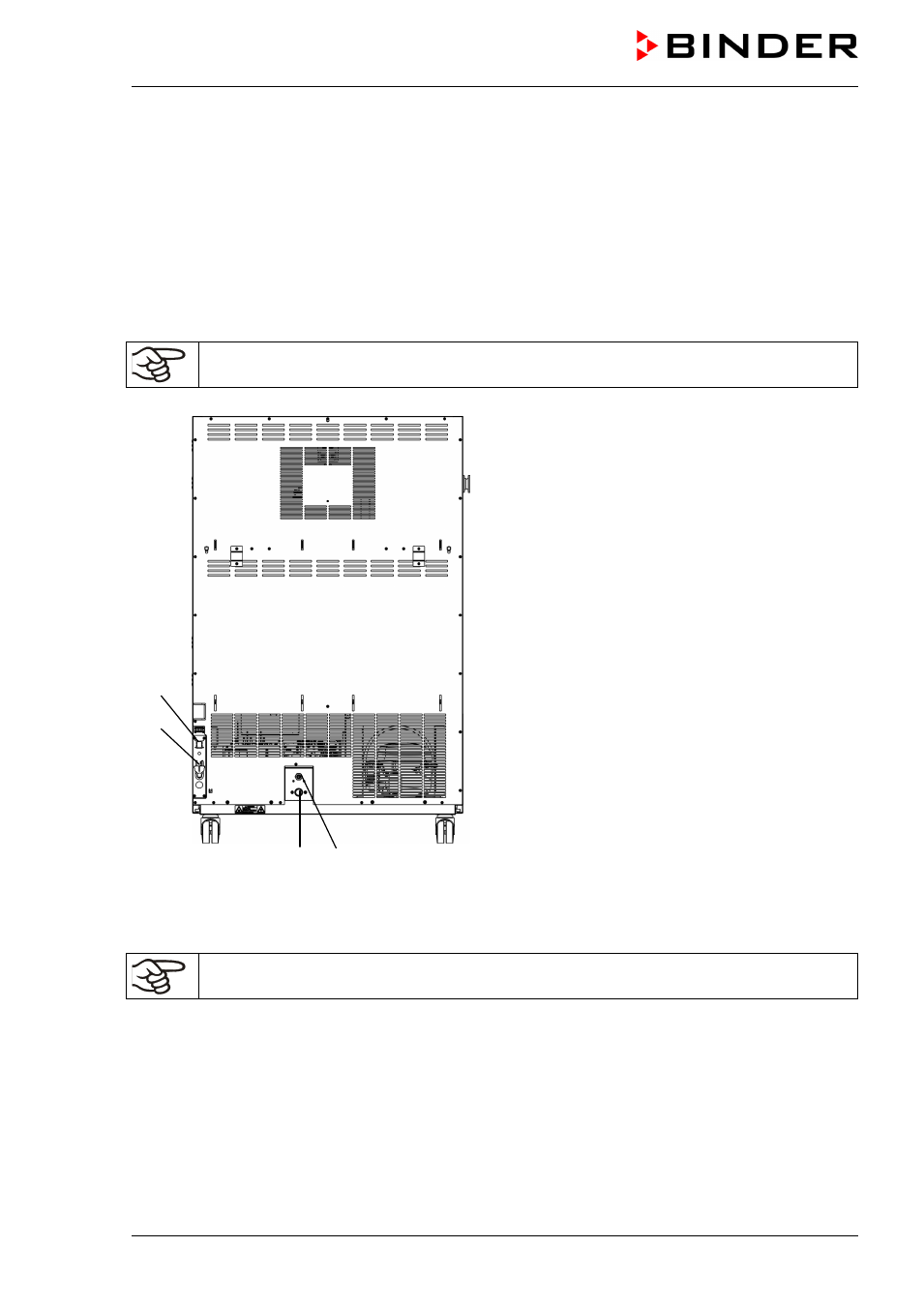

Figure 8: Vue d’arrière KBWF avec les raccords d’eau
Protégez la conduite des eaux usées des deux côtés par les colliers de serrage livrés.
