KBW (E5.1) 11/2014 page 73/98
17.7 Sonde de température additionnelle flexible Pt 100 (option)
En cas de cette option, à l’aide d’une sonde de température Pt 100 additionnelle flexible, la température
de la charge peut être déterminée par un système d’enregistrement indépendant à entrée Pt 100. La tube
d’usure de la pointe de la sonde Pt 100 flexible peut être plongée dans des substances liquides.
Sonde Pt 100
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
Prise femelle
DIN (6)
Prise mâle DIN
Une fiche mâle DIN est ajoutée.

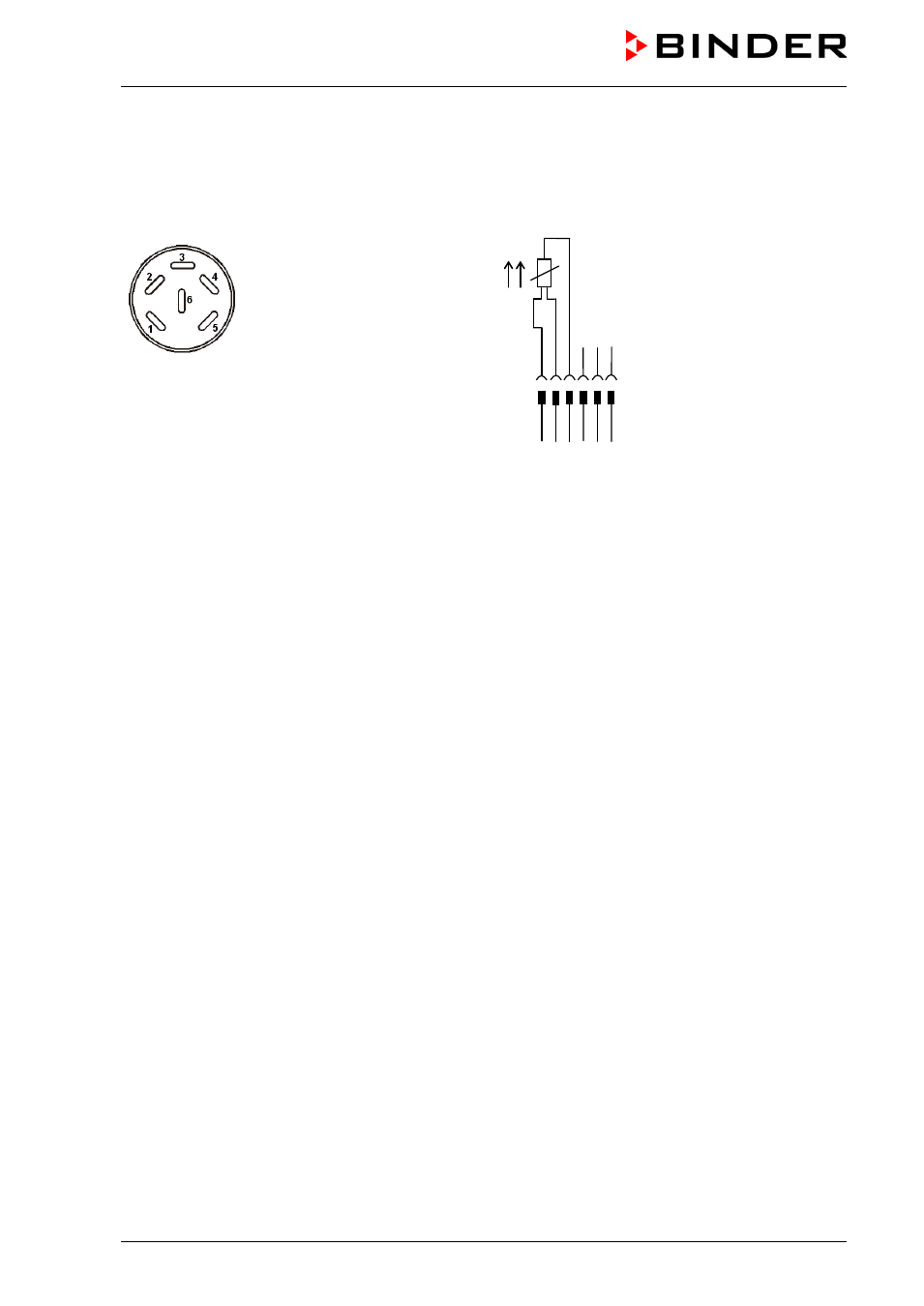

Figure 23: Affectation des pins de la douille DIN (6) située dans le tableau d’instruments latéral à droite
Données techniques de la sonde Pt 100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure 45 mm de longueur en acier inox, matériau N o 1.4501
1 2 3 4 5 6
1 2 3 4 5 6
