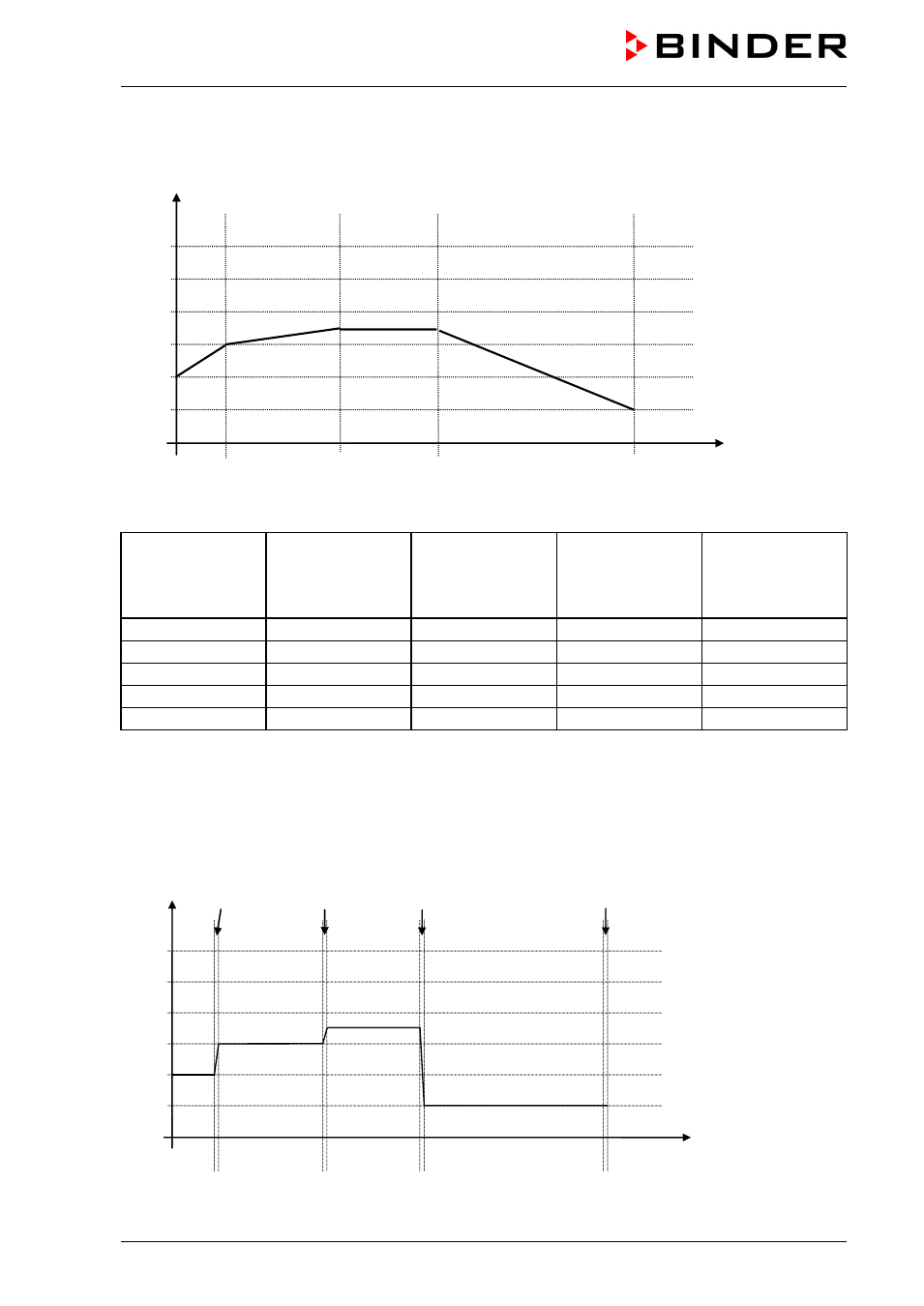

Exemple d’une programmation en tant que rampe de valeur de consigne :
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Tableau correspondant à l’exemple de programme (lors du réglage défaut « rampe »):
Section
SEC
Valeur de consigne
de température
[ °C]
TEMP
Durée de section
[hh.mm]
TIME
Vitesse de ventila-
tion
[%]
FAN
Pistes de com-
mande *
O.LINE
S01 40 00:30 50 000
S02 60 01:30 100 000
S03 70 01:00 100 000
S04 70 03:20 100 000
S05 20 00:01 100 000
* La piste de commande 1 contrôle l’éclairage (chap. 15.3).
Les données d’un tel tableau peuvent maintenant être entrées au régulateur de programmes RD3 (chap.
8.2).
Exemple d’une programmation en tant que saut de valeur de consigne :
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
