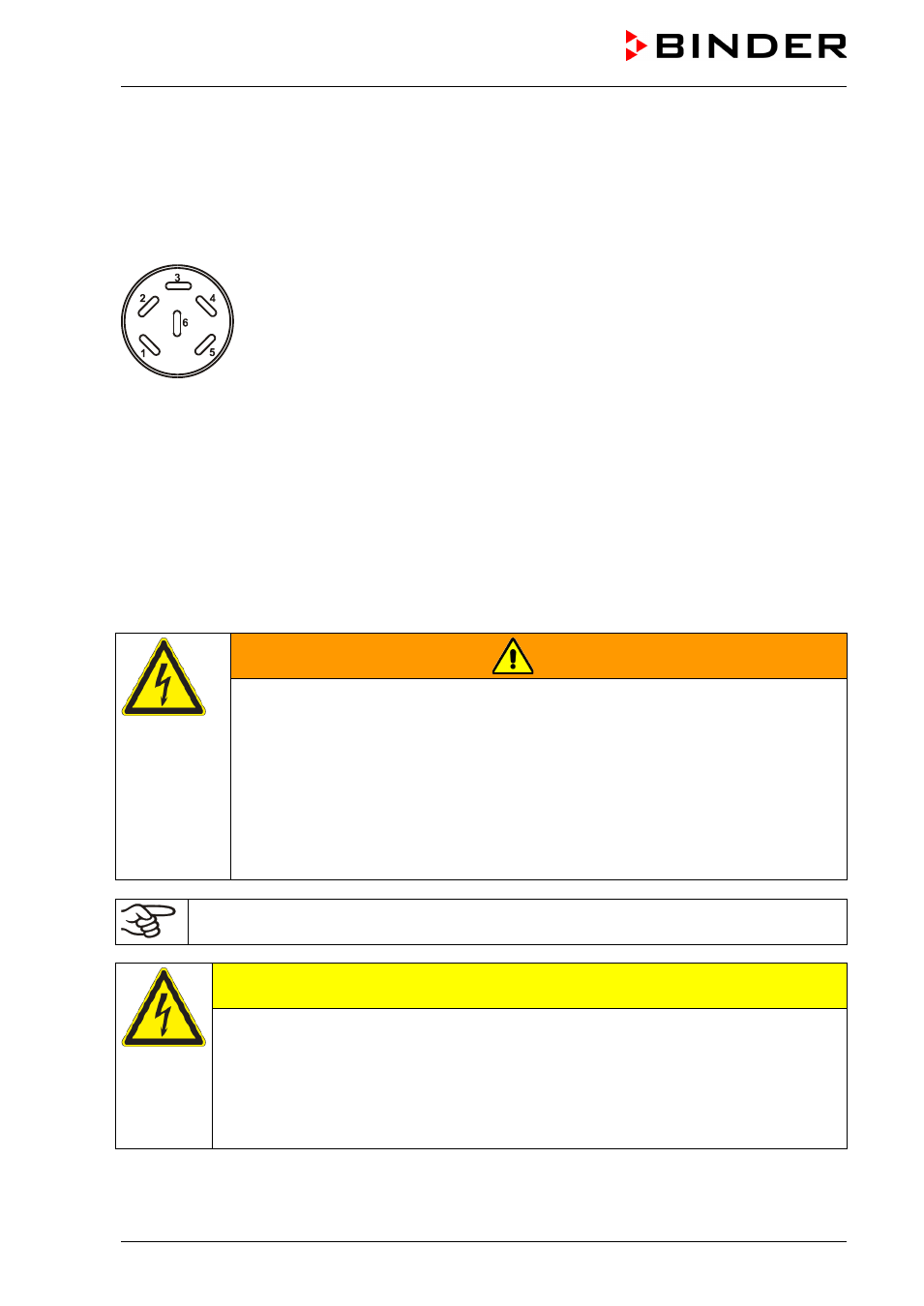

KBW (E5.1) 11/2014 page 72/98
17.5 Sortie analogique pour température (option)
Par cette option, l’appareil est équipé avec une sortie analogue de 4-20 mA pour la température. La sor-
tie peut être utilisée pour transmettre des informations à des systèmes ou des appareils de registration
externes.
La douille de raccordement DIN (4) dans le panneau d’instruments latéral droit se compose comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
Domaine de température: -10 °C à +100 °C
Figure 22: Affectation des pins de la douille DIN (4) située dans le panneau d’instruments latéral droit
Une fiche mâle DIN est ajoutée.
17.6 Prise intérieure étanche à l'eau (option)
La prise intérieure est protégée contre les projections d'eau.
IP type de protection 67 230 V 1N ~ 50-60 Hz. Charge max. 500 W.
Température d’opération maximale permise avec cette option : 90 °C.
AVERTISSEMENT
Dépassement de la température maximale permise.
Danger de courant électrique.
Danger de vie.
Endommagement de la prise intérieure.
∅
NE PAS excéder la valeur de consigne de température de 90 °C.
 Réglez le régulateur de sécurité à 90 °C.
 Avec l’option sécurité de surchauffe classe 3.3, réglez le thermostat mécanique
classe 3.1 à 90 °C.
Si des appareils électriques sont connectés à l’intérieur de l’armoire, la marge de la tempéra-
ture peut changer à cause de dégagement de chaleur.
PRECAUTION
Danger de court-circuit.
Endommagement de l’appareil.

Utilisez uniquement la prise mâle livrée (type de protection IP 67). Insérez la prise mâle
et verrouillez-la en serrant.
 Quand vous n’utilisez pas la prise, fermez le couvercle à visser et verrouillez-le en
tournant.
