FR-50

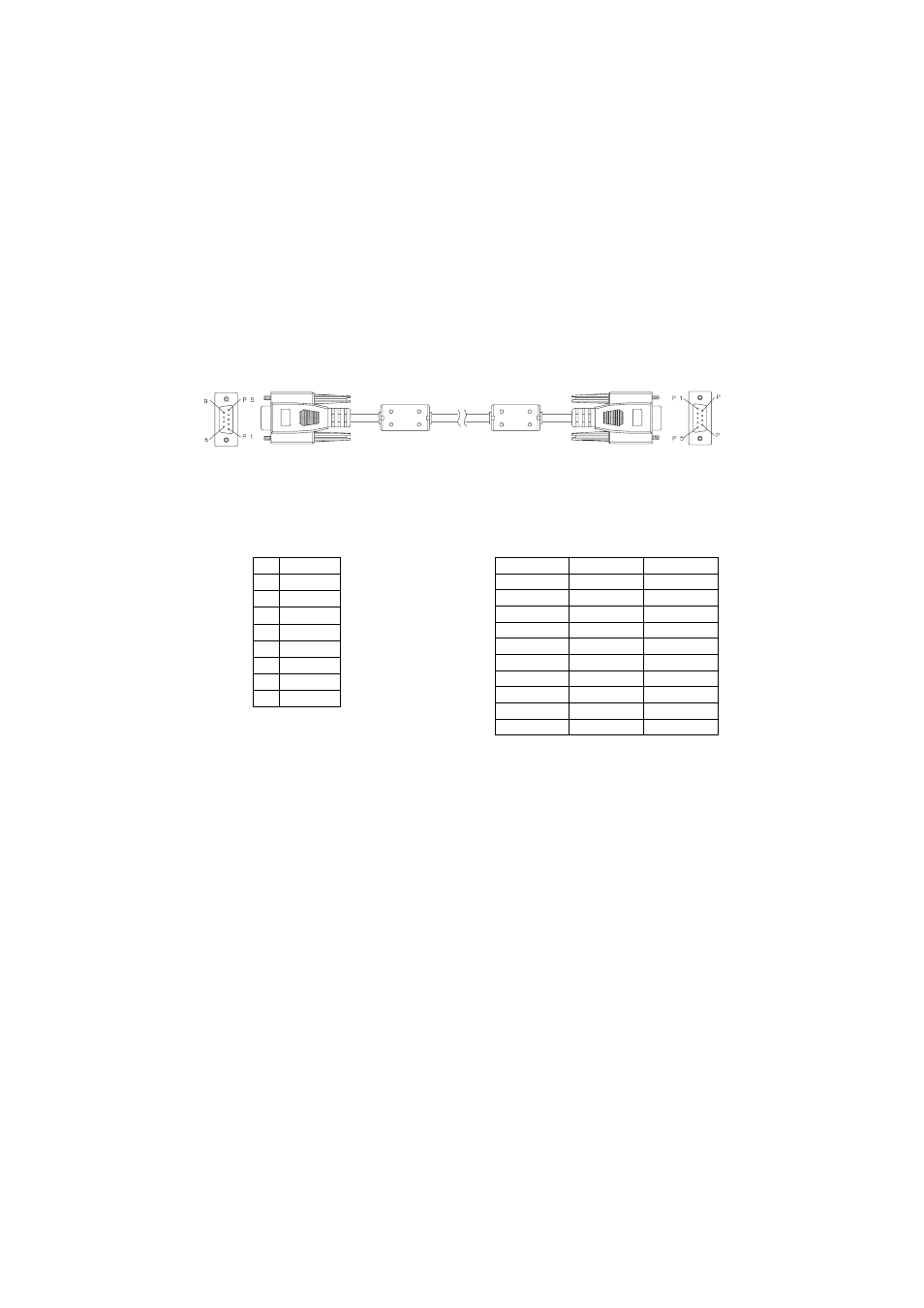

Commandes RS232 et Liste des
Fonctions du Protocole RS232
Rôle de la broche RS232
Liste des Fonctions du Protocole RS232
Remarque
„ Il y a un <CR> après toutes les commandes ASCII.
„ 0D est le code HEX correspondant à <CR> en code ASCII.
Débit en bauds : 9600
Bits de données : 8
Parité : Aucun
Bits d’arrêt : 1
Contrôle de flux: Aucun
UART16550 FIFO : Désactiver
Retour Projecteur (Avec succès) : P
Retour Projecteur (Échec) : F XX=01-99, ID du projecteur,
XX=00 pour tous les projecteurs
D-Sub 9 broches
(côté projecteur)
1 1 CD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
Liste des fils
(côté câble)
C1 COULEUR C2
1 Noir 1
2 Marron 3
3 Rouge 2
4 Orange 6
5 Jaune 5
6 Vert 4
7 Bleu 8
8 Violet 7
9 Blanc 9
SHELL DW SHELL
