Optoma H100 - Manuel (Page 10)

FR-10

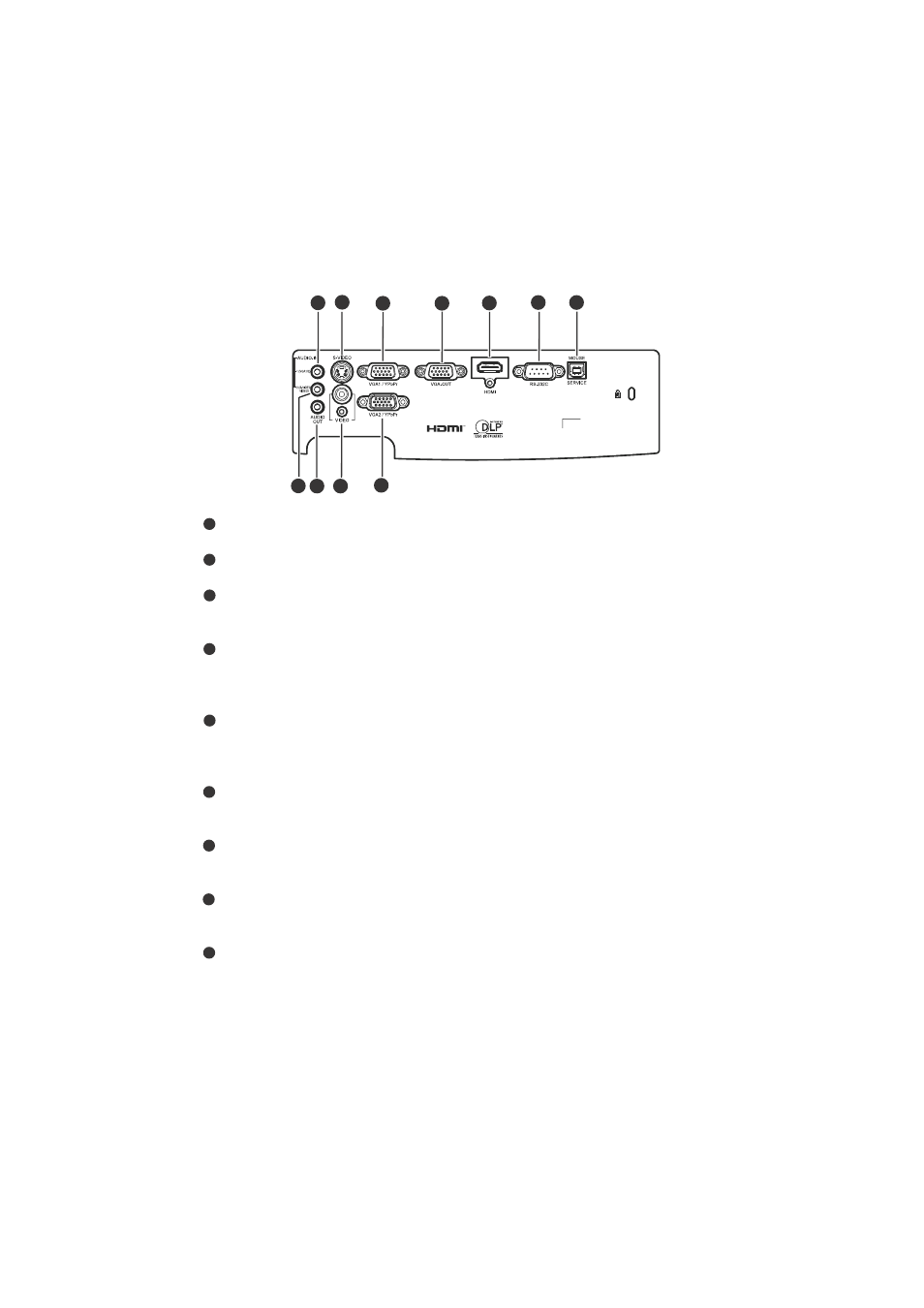

Ports de connexion
ENTRÉE AUDIO 1
Branchez la sortie audio d’un ordinateur sur cette prise.
S-VIDÉO
Branchez la sortie S-Vidéo de l’équipement vidéo sur cette prise.
VGA1/YPbPr
Connectez le signal d’entrée d’image (RVB analogique ou composante)
sur cette prise.
SORTIE VGA
Pour connecter un moniteur sur le projecteur.
En mode Eco (veille), la SORTIE VGA est désactivée.
En mode Actif (veille), la SORTIE VGA est activée.
HDMI
Connectez la sortie HDMI de l’équipement vidéo sur cette prise.
(Cette fonction est uniquement disponible pour les appareils dotés d’une
prise d’entrée HDMI.)
RS-232C
Lorsque vous utilisez le projecteur via un ordinateur, connectez ce port
au port RS-232C de l’ordinateur qui commande.
Service/Souris
Ce connecteur sert à la mise à jour du progiciel, au branchement d’une
souris et au défilement haut/bas des pages.
VGA2-IN/YPbPr
Connectez le signal d’entrée d’image (RVB analogique ou composante)
sur cette prise.
VIDÉO
Connectez la sortie vidéo composite d’un appareil vidéo sur cette prise.
1 2 3 5 4 6 7
10 9 11 8
1
2
3
4
5
6
7
8
9
