Connexion aux sources vidéo, Installation, 13 français – Optoma W401 Manuel d'utilisation
Page 13
13
Français
Installation
VGA2-IN / YPbPr
VGA-OUT
VIDEO
AUDIO-OUT
(VGA
1)
AUDIO1-IN
RS-232C
USB
(VGA
2)
AUDIO2-IN
HDMI
RJ-45
(VIDEO)
AUDIO3-IN
VGA1-IN / YPbPr
/
3D SYNC
OUT(5V)
12V OUT
E62405SP
R

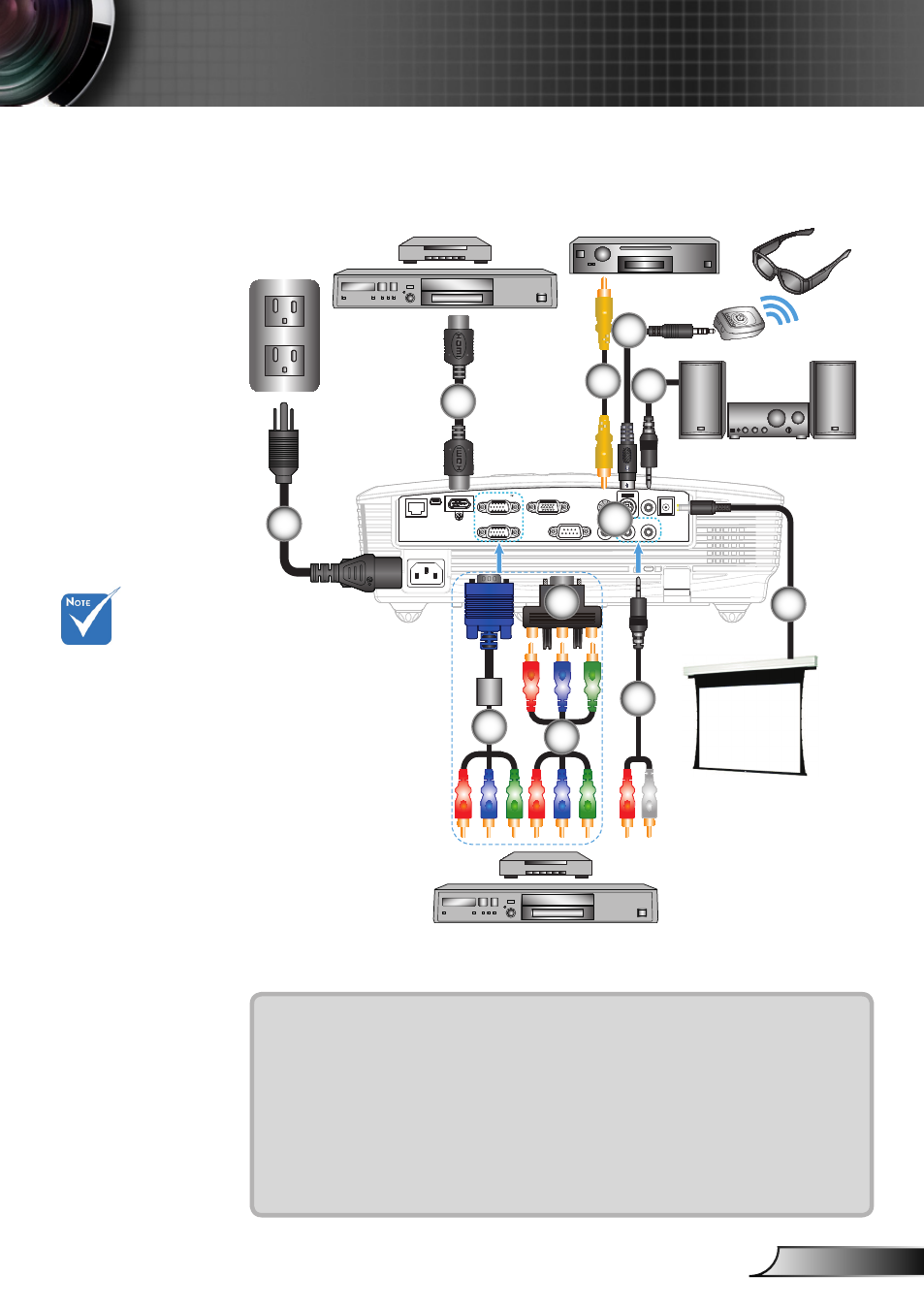

Connexion aux sources vidéo
1....................................................................................Cordon d’alimentation
2..................................................................................................*Câble HDMI
3.................................................................................*Câble vidéo composite
4.......................................................................................*Câble Emetteur 3D
5................................................................................... *Câble de sortie audio
6...........................................................................................*Câble VGA/RCA
7...................................................................................*Adaptateur VGA/RCA
8............................................................................*Câble composante 3 RCA
9............................................................................ *Prise de câble audio/RCA
10.............................................................................................* Prise 12V CC
Sortie vidéo composite
Lecteur DVD, Décodeur,
Récepteur HDTV
1
2
3
7
En raison des
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des
accessoires
différents.
Pour de
plus amples
informations sur
la connexion de
l’émetteur 3D et
des lunettes 3D,
veuillez consulter
les guides
d’utilisation.
Utilisez le câble
HDMI vitesse
élevée pour
connecter le
lecteur Blu-ray
3D.
(*) Accessoire
optionnel
Sortie Audio
6
8
Lunettes 3D
4
5
10
9
Lecteur DVD, Décodeur,
Récepteur HDTV
Sortie +12V
8
