12
Français
Installation
VGA2-IN / YPbPr
VGA-OUT
VIDEO
AUDIO-OUT
(VGA
1)
AUDIO1-IN
RS-232C
USB
(VGA
2)
AUDIO2-IN
HDMI
RJ-45
(VIDEO)
AUDIO3-IN
VGA1-IN / YPbPr
/
3D SYNC
OUT(5V)
12V OUT
E62405SP
R
mo
lex
MOLEX

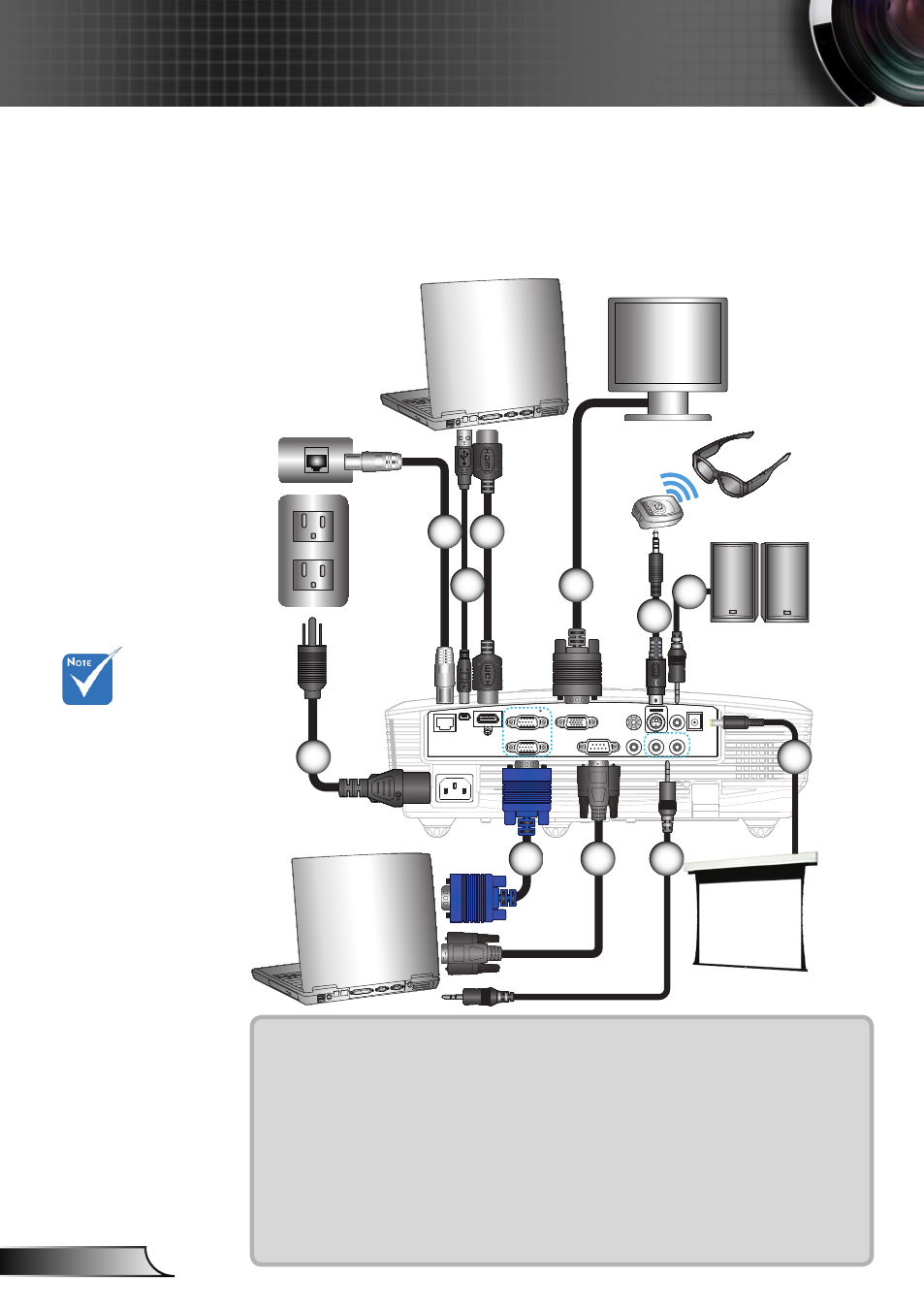

Connexion à l’ordinateur de bureau/
ordinateur portable
Connexion du Projecteur
1
2
3
5
1....................................................................................Cordon d’alimentation
2...........................................................................................*Câble de réseau
3...........................................................*Câble USB (commande de la souris)
4..................................................................................................*Câble HDMI
5......................................................................................... *Câble Sortie VGA
6.......................................................................................*Câble Emetteur 3D
7................................................................................... *Câble de sortie audio
8.................................................................................................. * Câble VGA
9................................................................................................*Câble RS232
10.................................................................................. *Câble d’entrée audio
11. ............................................................................................* Prise 12V CC
En raison des
différences entre
les applications
pour chaque pays,
certaines régions
peuvent avoir
des accessoires
différents.
(*) Accessoire
optionnel
8
7
4
9
10
Sortie Audio
Lunettes 3D
6
11
Sortie +12V
