Introduction
VGA2-IN / YPbPr
VGA-OUT VIDEO AUDIO-OUT
(VGA 1)
AUDIO1-IN RS-232C
USB
(VGA 2)
AUDIO2-IN HDMI
RJ-45 (VIDEO)
AUDIO3-IN
VGA1-IN / YPbPr /
3D SYNC
OUT(5V)
12V OUT

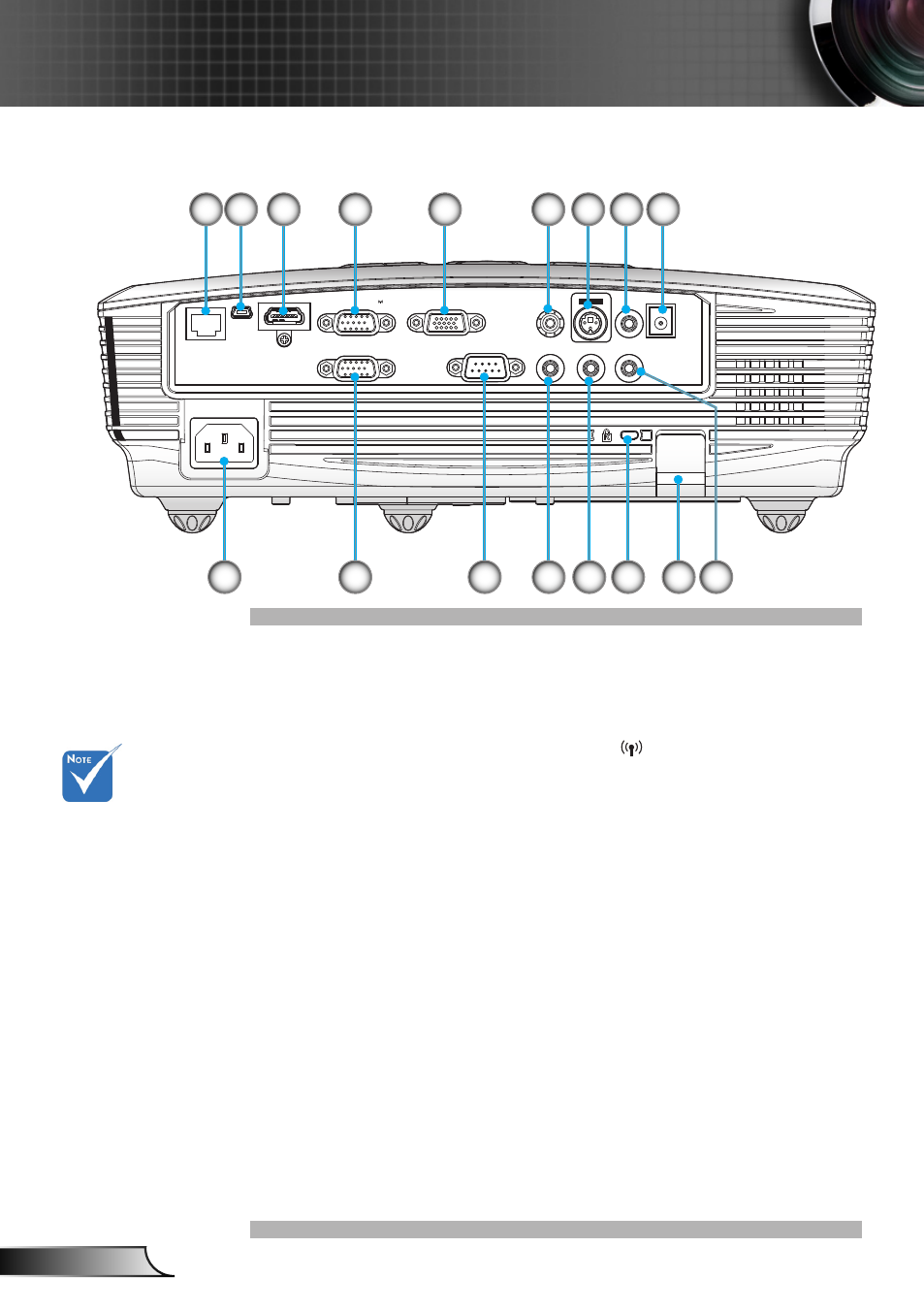

Connexions d’entrée / sortie
RJ45 1.
Connecteur USB (Fonction de connexion PC à souris 2.
distante/USB pour la mise à niveau de firmware)
Connecteur HDMI (v1.4a 3D pris en charge) 3.
Connecteur Entrée VGA1/YPbPr/ 4.
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr/Fonction sans fil via Dongle VGA)
Connecteur Sortie VGA (Sortie Moniteur en boucle) 5.
Connecteur d’entrée vidéo composite 6.
Sortie sync 3D (5V) 7.
Connecteur Sortie audio (Mini prise 3,5mm) 8.
Relais Déclencheur 12V (12V, 250mA) 9.
Prise d’alimentation 10.
Connecteur entrée VGA2/YPbPr 11.
(Signal PC analogique/Entrée vidéo composante/HDTV/
YPbPr)
Connecteur RS-232 (9 broches) 12.
Entrée audio3 pour Vidéo (Mini prise 3,5 mm) 13.
Entrée audio2 pour VGA2 (Mini prise 3,5 mm) 14.
Port de verrouillage Kensington™ 15.
Barre de sécurité 16.
Entrée audio1 pour VGA1 (Mini prise 3,5 mm) 17.
9 7 6 4
11 15 16 10
1
12 13
5 8 2 3
Boucle moniteur ™
prise en charge
uniquement dans
entrée VGA1/
YPbPr.
L’interface est ™
soumise aux
spécifications du
modèle.
La dongle VGA ™
est un accessoire
optionnel.
Veuillez contacter
Optoma pour
de plus amples
informations.
14 17
