9
Français
Introduction
12V OUT RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
HDMI 2 HDMI 1
VGA-OUT VGA 2-IN VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO. MENU
SHUTTER
ENTER
RE-SYNC LENS
FOCUS
ZOOM

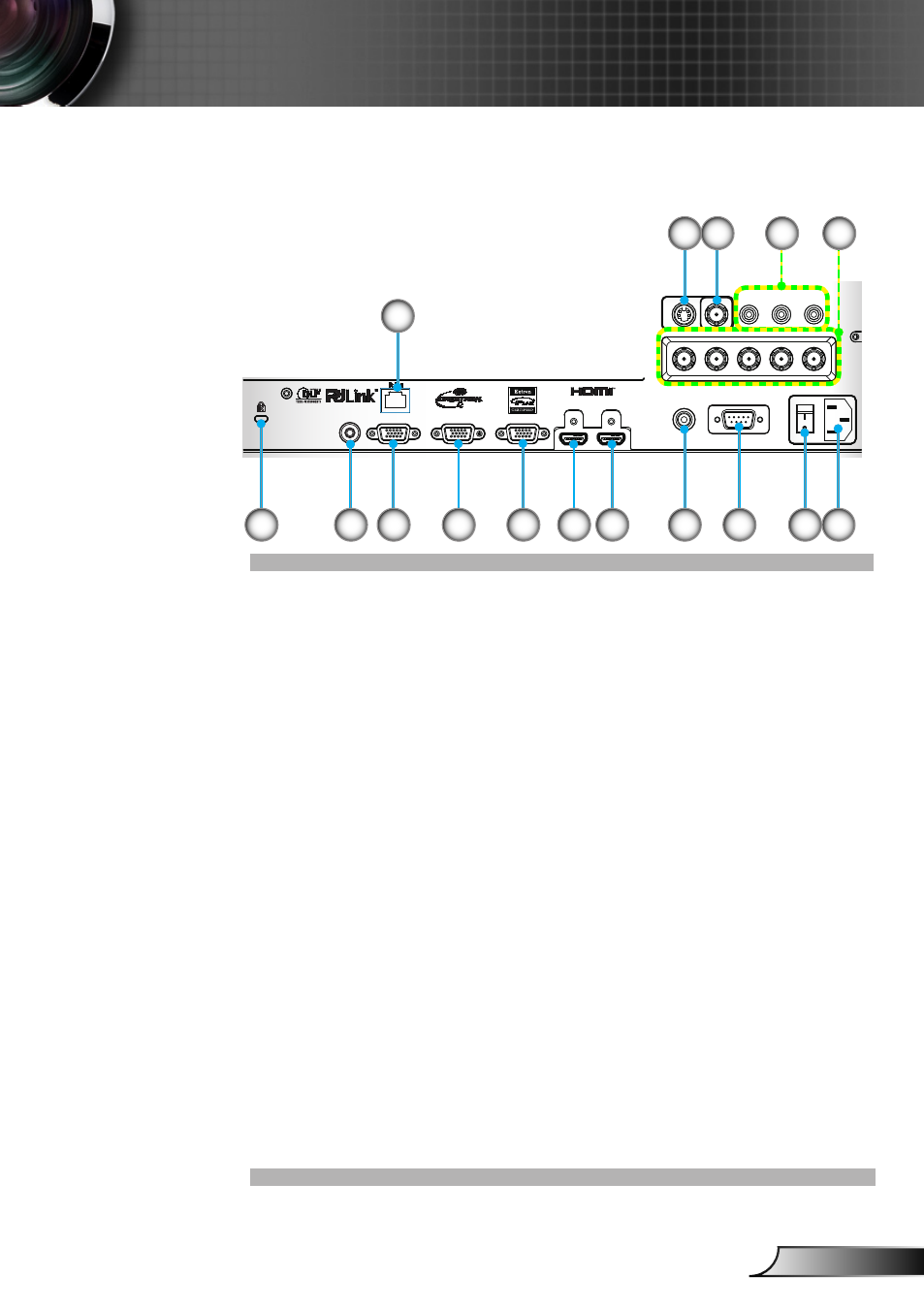

Connexions d’entrée/sortie
1. Connecteur Entrée S-Vidéo
2. Connecteur Entrée Vidéo composite
3. Connecteur Entrée vidéo composante (YPbPr)
4. Connecteur Entrée BNC (YPbPr/RGBHV)
5. Port de verrouillage Kensington TM
6. Entrée du connecteur de télécommande Câblée
7. Connecteur de réseautage RJ-45
8. Connecteur Sortie VGA (Sortie du moniteur en boucle)
9. Connecteur Entrée VGA2-In/YPbPr
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr)
10. Connecteur Entrée VGA1-In/YPbPr
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr)
11. Connecteur HDMI 1
12. Connecteur HDMI 2
13. Trigger 12 V Connecteur relais (12 V, 250 mA. Mini prise 3,5
mm)
14. Connecteur RS-232 (Type 9 broches DIN)
15. IInterrupteur marche/arrêt
16. Prise d’alimentation
14 16 5 10
1 2
11 8 9 12
3
15 13
4
6
7
