Installation
Connexion du projecteur
Installation de l’objectif de projection
1
2
5
 Avant d’installer
ou de remplacer
l’objectif, veuillez
mettre hors tension
le projecteur.
 Évitez d’utiliser la
télécommande ou le
clavier du projecteur
pour régler le dé-
calage de l’objectif
ou le zoom/mise
au point alors que
le processus de
fixation de l’objectif
est en cours.

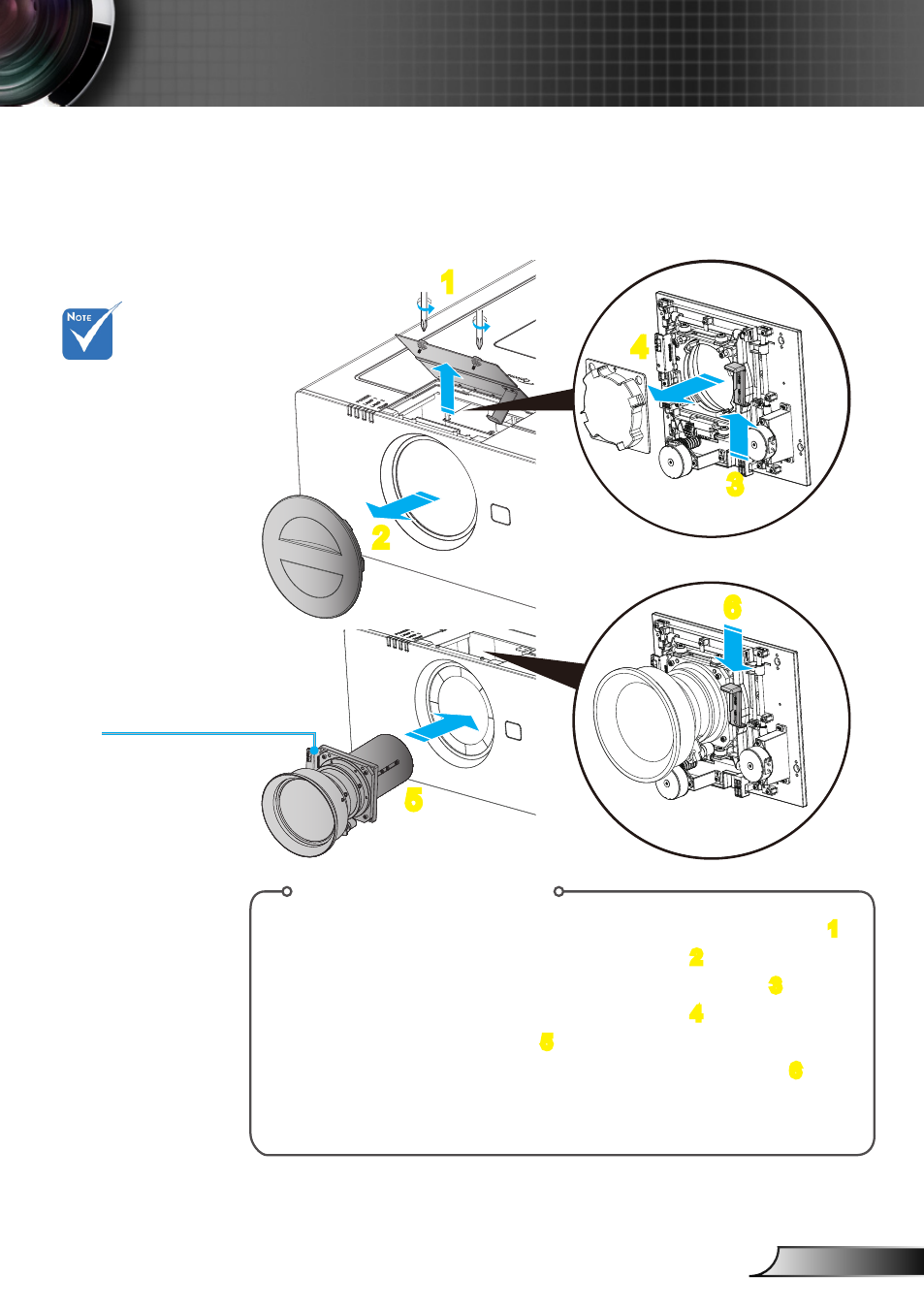

Procédure d’installation de l’objectif :
1. Dévissez les 2 vis et soulever la trappe d’accès à l’objectif.1
2. Retirez le cache de l’objectif du projecteur. 2
3. Poussez le levier vers le haut pour libérer le verrou. 3
4. Retirez le cache de l’objectif du projecteur. 4
5. Mettez l’objectif en place. 5
6. Poussez le levier vers le bas pour verrouiller l’objectif. 6
(Veuillez noter que devez aligner le PCB)
Pour remplacer l’objectif, inversez les étapes précédentes.
3
4
6
PCB
(circuits imprimés)
