Introduction

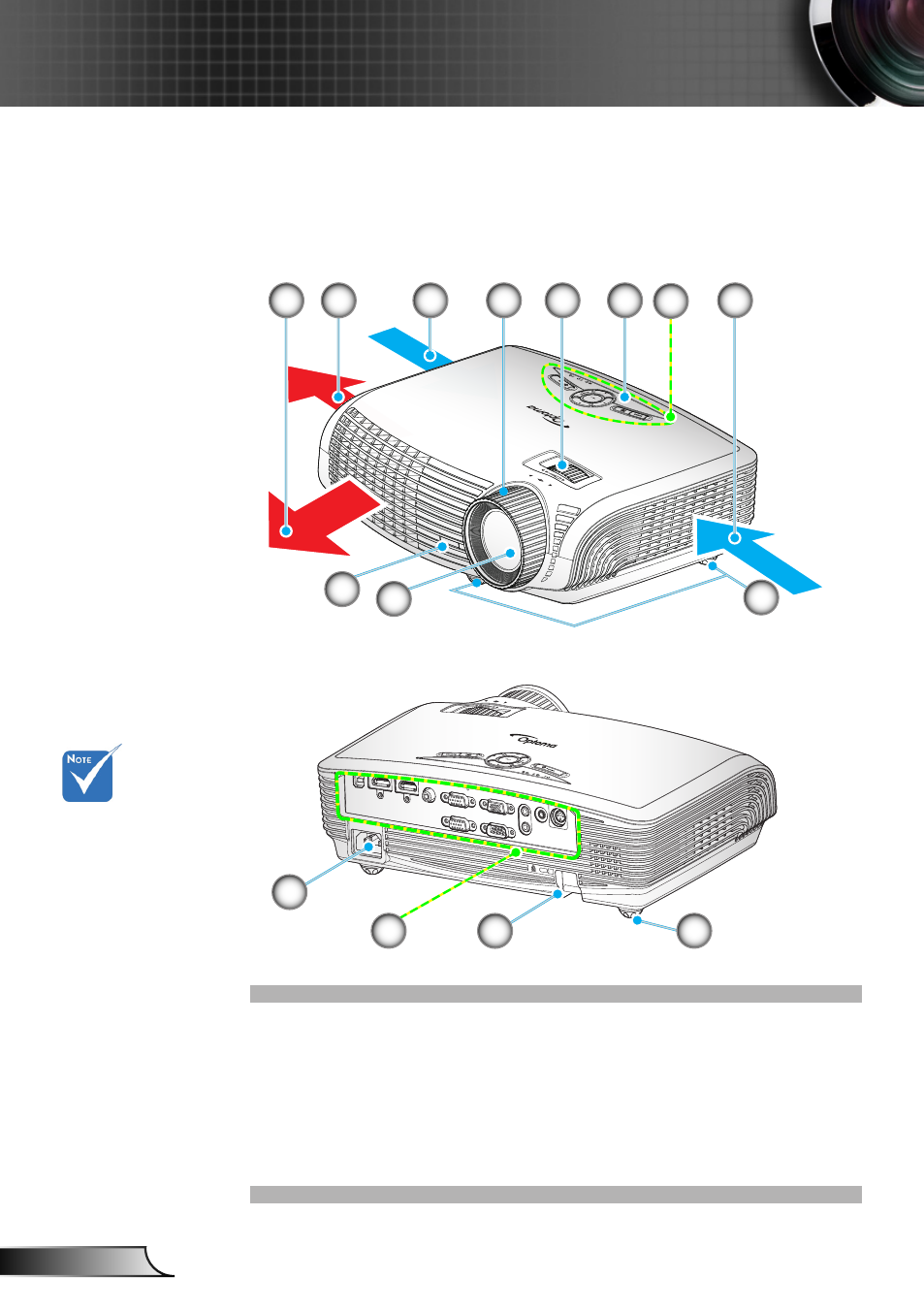

Aperçu du produit
Ventilation (sortie) 1.
Ventilation (entrée) 2.
Bague de focus 3.
Bague de zoom 4.
Récepteurs IR 5.
Panneau de commandes 6.
Objectif 7.
Pied de réglage inclinable 8.
Barre de sécurité 9.
Connexions d'entrée/sortie 10.
Prise d'alimentation 11.
VGA2-IN/YPbPr
VIDEO
3D SYNC Out ( 5V )
AUDIO
OUT
RS-232C
AUDIO2-IN (VIDEO)
AUDIO1-IN (VGA 1/2)
MOUSE/ SERVICE
HDMI 1
HDMI 2
VGA1-IN/YPbP r/
VGA-OUT
POWER
SOURCE
9 10 8
POW ER
SOURCE
8
5
7
6 5
11
Unité principale
L'interface est ™
soumise aux
spécifications du
modèle.
Ne pas bloquer ™
les grilles de
ventilation
d'entrée/sortie du
projecteur.
2 4 2 1 1 3
