14
Français
Installation
VGA2-IN/YPbPr
VIDEO 3D SYNC Out(5V)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/ VGA-OUT
E62405SP
R

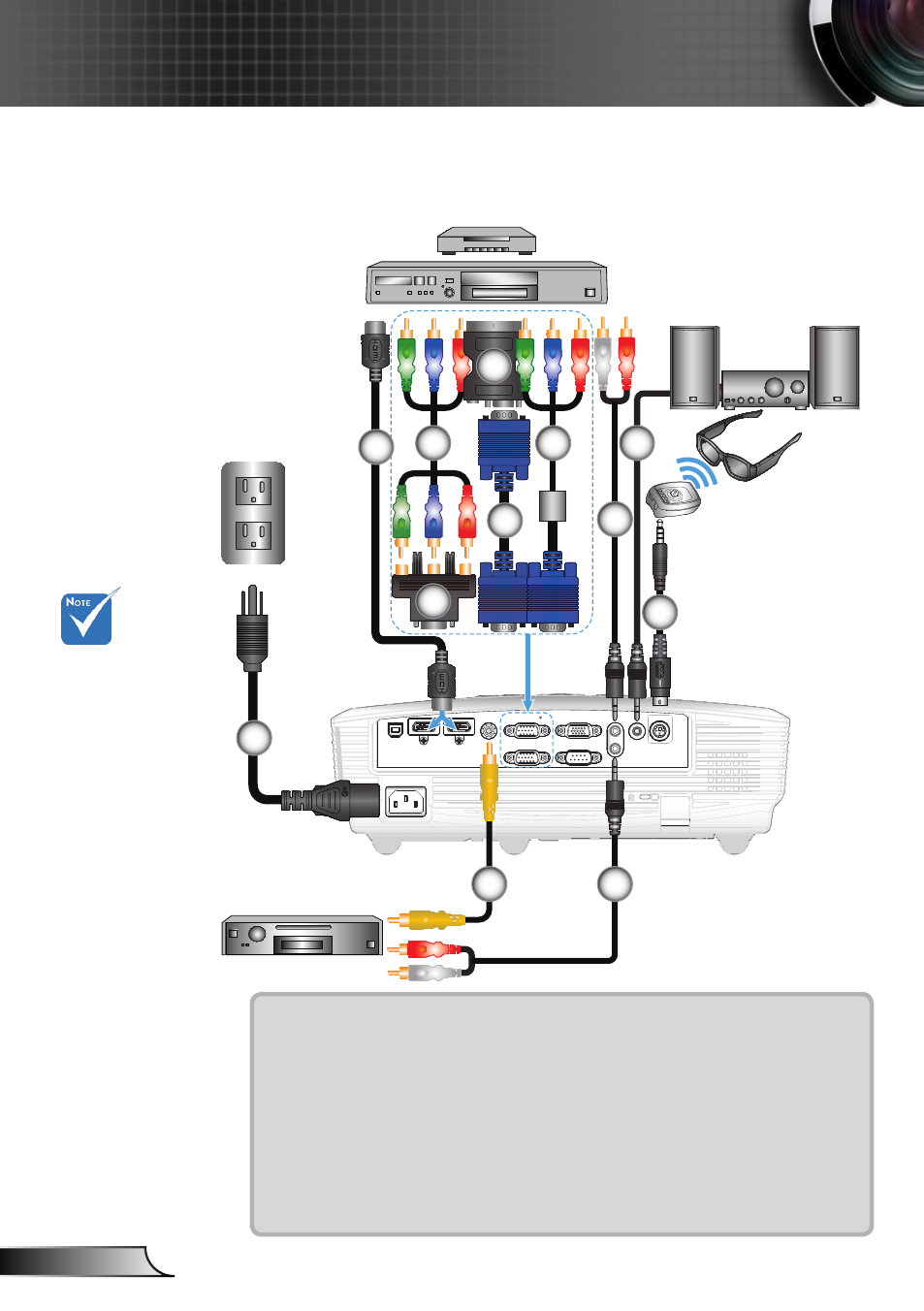

Connexion aux sources vidéo
1....................................................................................Cordon d'alimentation
2..................................................................................................*Câble HDMI
3............................................................................*Câble composante 3 RCA
4...................................................................................*Adaptateur VGA/RCA
5........................................................................... *Adaptateur PERITEL/VGA
6................................................................................................... *Câble VGA
7...........................................................................................*Câble VGA/RCA
8............................................................................ *Prise de câble audio/RCA
9................................................................................... *Câble de sortie audio
10.....................................................................................*Câble Emetteur 3D
11. ..............................................................................*Câble vidéo composite
Sortie vidéo composite
Lecteur DVD, Décodeur,
Récepteur HDTV
1
2
3 7
5
En raison des ™
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des
accessoires
différents.
Pour de ™
plus amples
informations sur
la connexion de
l'émetteur 3D et
des lunettes 3D,
veuillez consulter
les guides
d'utilisation.
Utilisez le câble ™
HDMI vitesse
élevée pour
connecter le
lecteur Blue-ray
3D.
(*) Accessoire ™
optionnel
Sortie Audio
6 8
Lunettes 3D
4
9
10
11 8
