13
Français
Installation

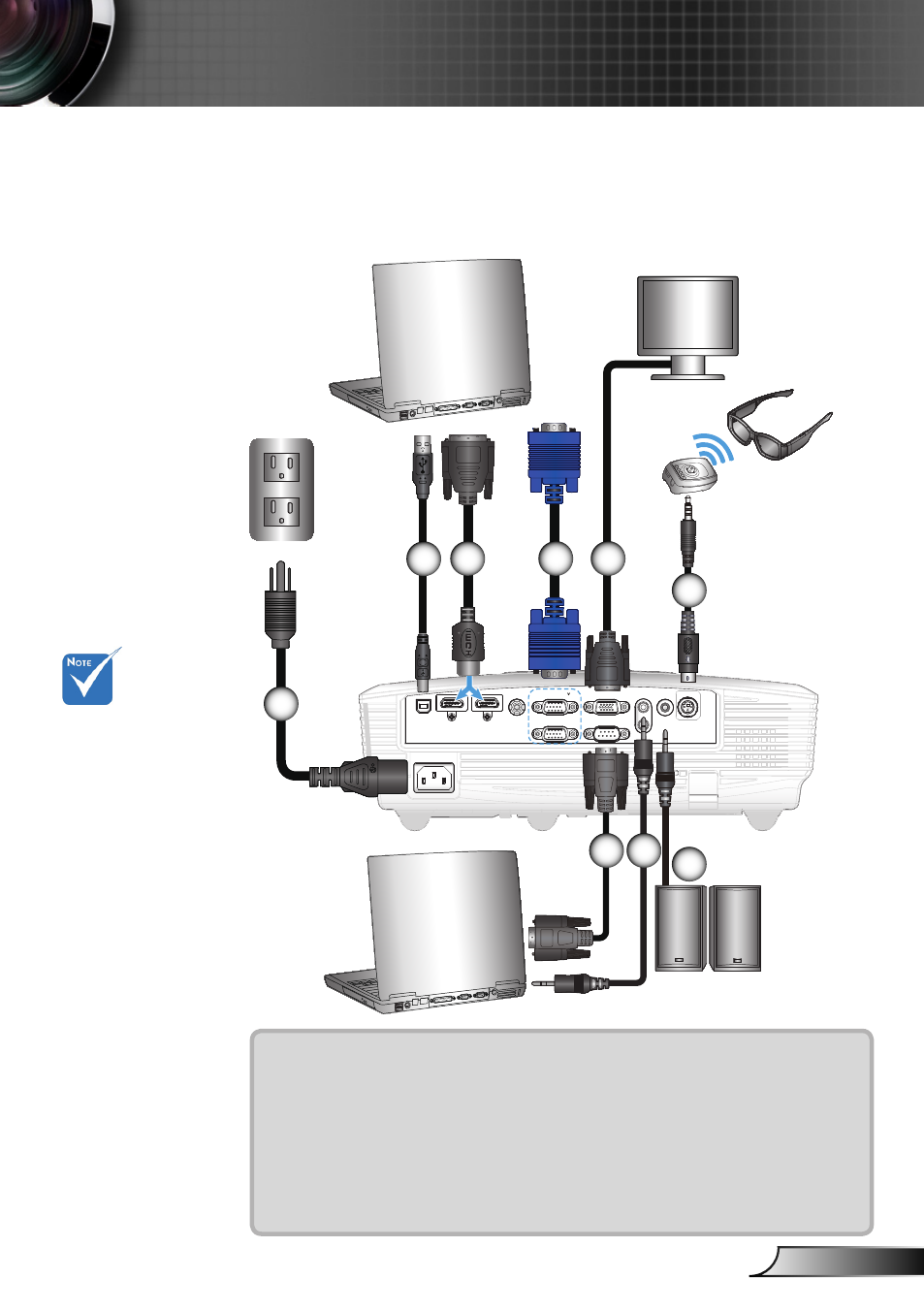

Connexion à l'ordinateur de bureau/
ordinateur portable
Connexion du Projecteur
VGA2-IN/YPbPr
VIDEO 3D SYNC Out(5V)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/ VGA-OUT
MOLEX
mo lex
E62405SP
R
1
2 3 5
1....................................................................................Cordon d'alimentation
2...........................................................*Câble USB (commande de la souris)
3...........................................................................................*Câble DVI/HDMI
4................................................................................................... *Câble VGA
5......................................................................................... *Câble Sortie VGA
6.......................................................................................*Câble Emetteur 3D
7................................................................................................*Câble RS232
8.................................................................................... *Câble d'entrée audio
9................................................................................... *Câble de sortie audio
En raison ™
des différences en-
tre les applications
pour chaque pays,
certaines régions
peuvent avoir
des accessoires
différents .
(*) Accessoire ™
optionnel
7
6
4
8
9
Sortie Audio
Lunettes 3D
