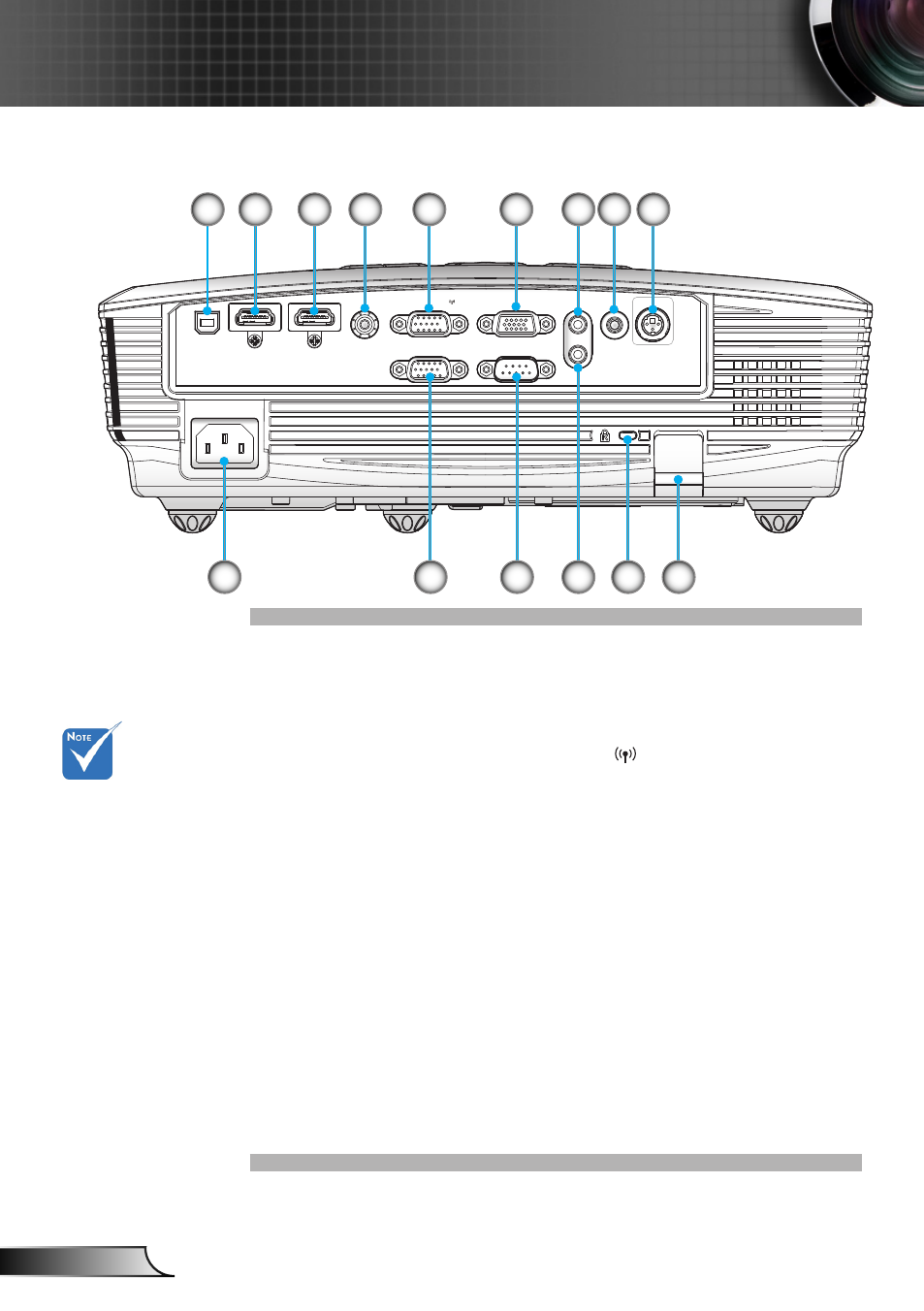

Connexions d'entrée / sortie
Service USB pour mise à niveau du micrologiciel
1.
Connecteur HDMI 1 (v1.4a 3D pris en charge)
2.
Connecteur HDMI 2 (v1.4a 3D pris en charge)
3.
Connecteur d'entrée vidéo composite
4.
Connecteur Entrée VGA1/YPbPr/
5.
(Signal analogique PC/Entrée vidéo composante/HDTV/
YPbPr/Fonction sans fil via Dongle VGA)
Connecteur Sortie VGA (Sortie Moniteur en boucle)
6.
Entrée audio1 pour VGA1/VGA2 (Mini prise 3,5 mm)
7.
Connecteur Sortie audio (Mini prise 3,5mm)
8.
Sortie sync 3D (5V)
9.
Prise d'alimentation
10.
Connecteur entrée VGA2/YPbPr
11.
(Signal PC analogique/Entrée vidéo composante/HDTV/
YPbPr)
Connecteur RS-232 (9 broches)
12.
Entrée audio2 pour Vidéo (Mini prise 3,5 mm)
13.
Port de verrouillage Kensington
14.
TM
Barre de sécurité
15.
9
7
6
4
11
14
15
10
1
12
13
5
8
2
3
Boucle moniteur
prise en charge
uniquement dans
entrée VGA1/
YPbPr.
L'interface est
soumise aux
spécifications du
modèle.
La dongle VGA
est un accessoire
optionnel.
Veuillez
contacter le
service clientèle
Optoma pour
de plus amples
informations.
