NAC 252
8 Connexions et commandes du NAC 252

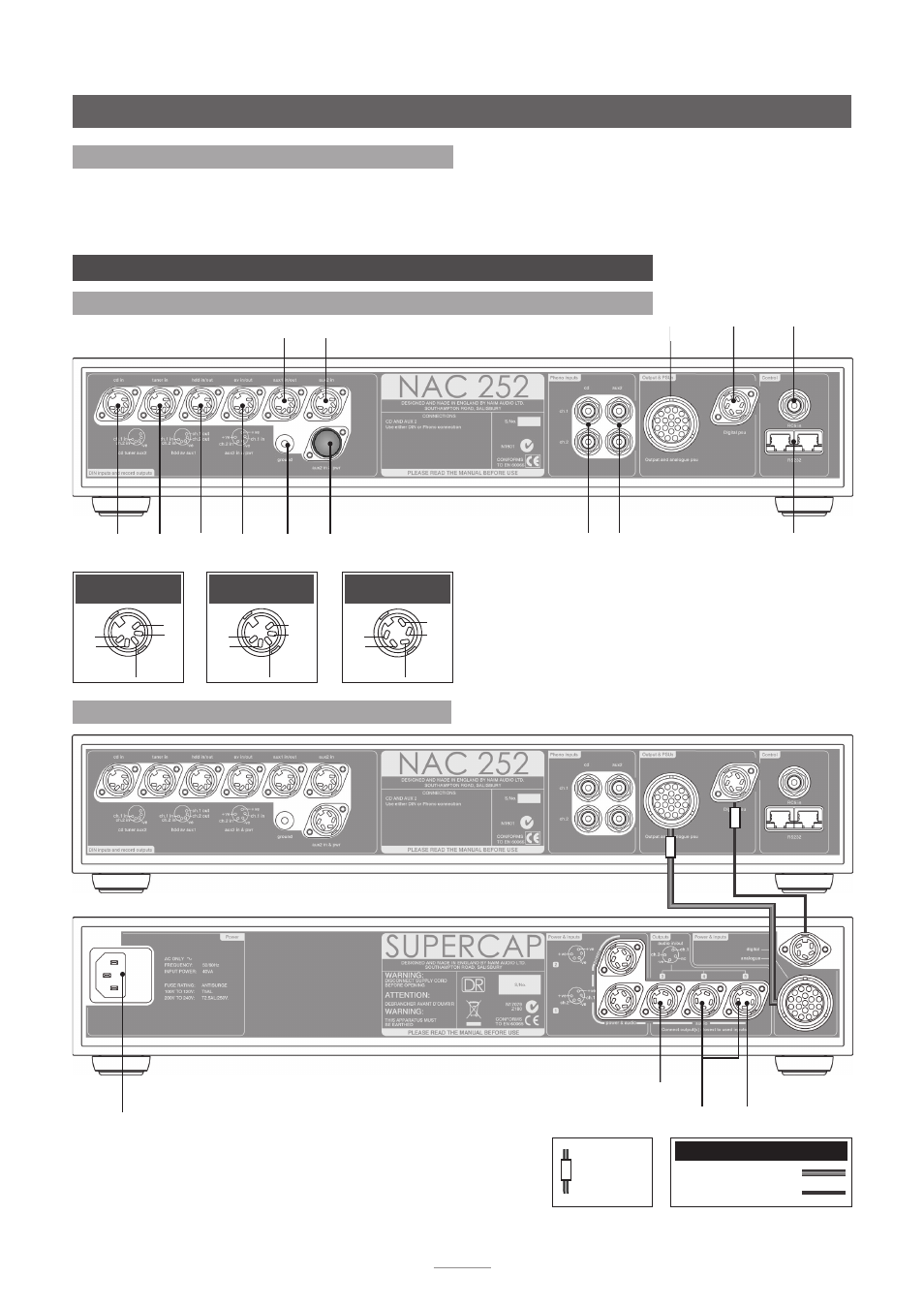

8.1 Connexions du panneau arrière du NAC 252
cd/ RCA phono
canal 1 (G) canal
2 (D)
aux 2/RCA phono
canal 1 (G)
canal 2 (D)
interface
RS232
Entrée
RC5 supercap
Note : L’interface RS232 est une option d’évolution. Elle peut être
spécifiée au moment de la commande ou ajoutée ultérieurement.
Contactez votre distributeur local ou Naim Audio directement pour
plus d’information.
ch1
-ve
nc
nc
ch2
Entrées cd, tuner
et aux 2
ch1
-ve
ch1
(out)
ch2
(out)
ch2
Entrées hdd, av et
aux 1
+ve
-ve
+ve
ch1
ch2
Entrée aux 2 (alt.)
8.2 NAC 252 connecté à SuperCap
Entrée secteur
et fusible
Note : Pour obtenir la meilleure performance, les câbles Burndy et
DIN 5 broches doivent être posés le plus près possible.
vers ampli. de
puissance stéréo
vers ampli. de puissance
mono ou double mono
sortie de signal supplémentaire
Marqueur de
direction de
câble
Burndy NAC 252
DIN 5 br. à 5 br. 240°
Câbles d’interconnexion
7.5 Sortie d’alimentation auxiliaire
L’entrée Aux 2 (In 6) du NAC 252 est fournie avec des prises
DIN primaires et alternatives. La prise alternative (celle du
bas), dotée à l’usine d’un couvercle amovible, est conçue pour
être utilisée avec un étage phono Naim Audio StageLine ou
SuperLine et comporte un bloc d’alimentation CC approprié.
Les prises primaires et alternatives ne doivent pas être utilisées
simultanément.
En./So.
hdd
En./So.
av
