FR15
NAC 282, NAC 202 et NAC 152 XS

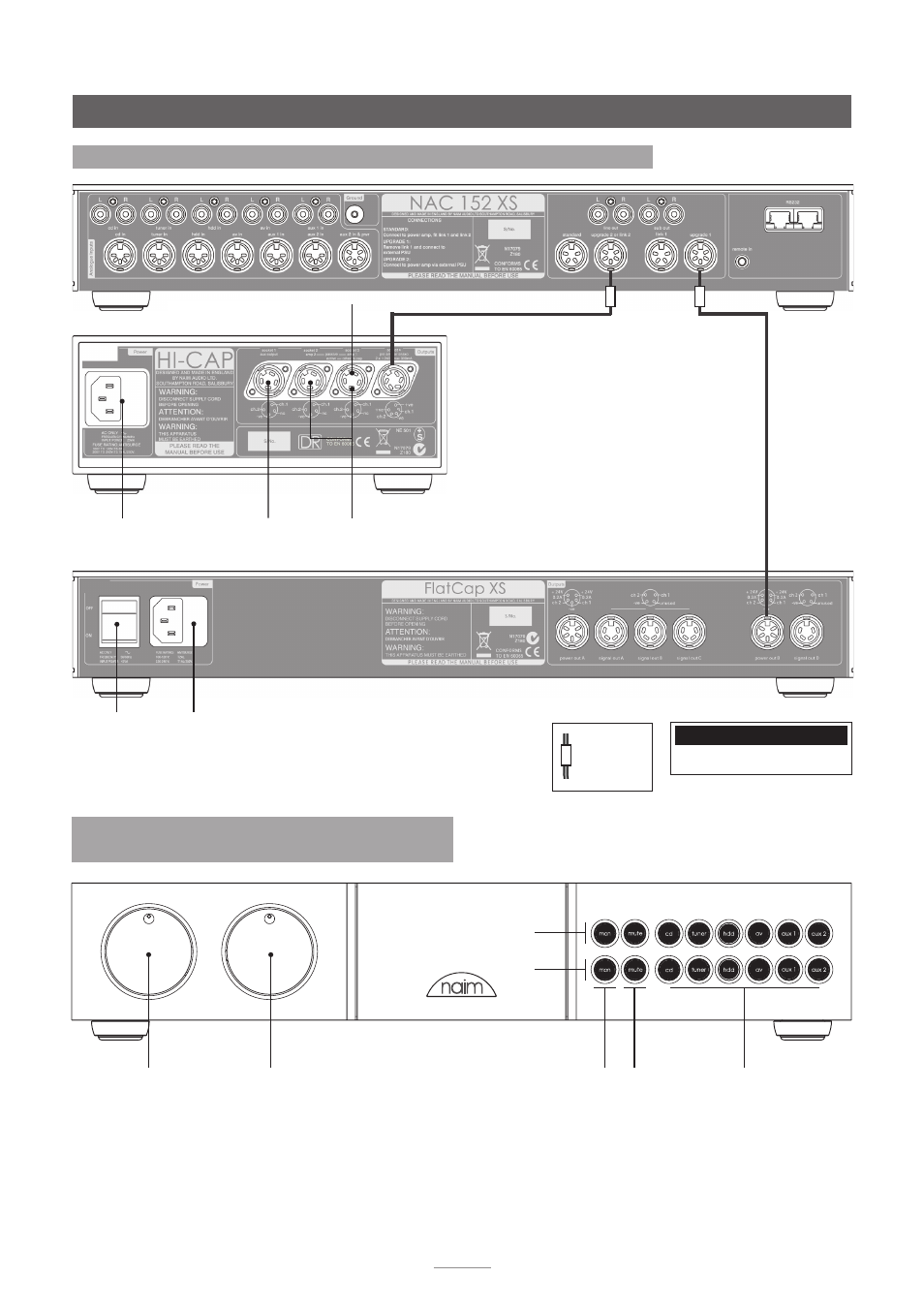

12.5 NAC 152 XS connecté à FlatCap et Hi-Cap
entrée secteur et
fusible
vers ampli. de puissance stéréo
vers ampli. de
puissance mono ou
double mono
sortie de
signal supplé-
mentaire
entrée secteur
et fusible
Interrupteur
M/A
Note : Les fiches cavalier doivent uniquement
être insérées dans les prises desquelles elles
ont été retirées et les prises d’alimentation
non utilisées ne doivent être utilisées à aucune
autre fin. Un usage incorrect des fiches
cavaliers et des prises d’alimentation risque
d’endommager considérablement l’alimentation
ou le préamplificateur.
12.6 Commandes du panneau avant du
NAC 282
Marqueur de
direction de
câble
DIN 5 br. à 5 br. 240°
Câbles d’interconnexion
Volume balance sourdine mono
Rangée
source
Rangée
enregistrement
sélection source et
enregistrement
