FR13
NAC 282, NAC 202 et NAC 152 XS
Note : Les fiches cavalier doivent uniquement être insérées
dans les prises desquelles elles ont été retirées et les prises
d’alimentation non utilisées ne doivent être utilisées à aucune
autre fin. Un usage incorrect des fiches cavaliers et des
prises d’alimentation risque d’endommager considérablement
l’alimentation ou le préamplificateur.

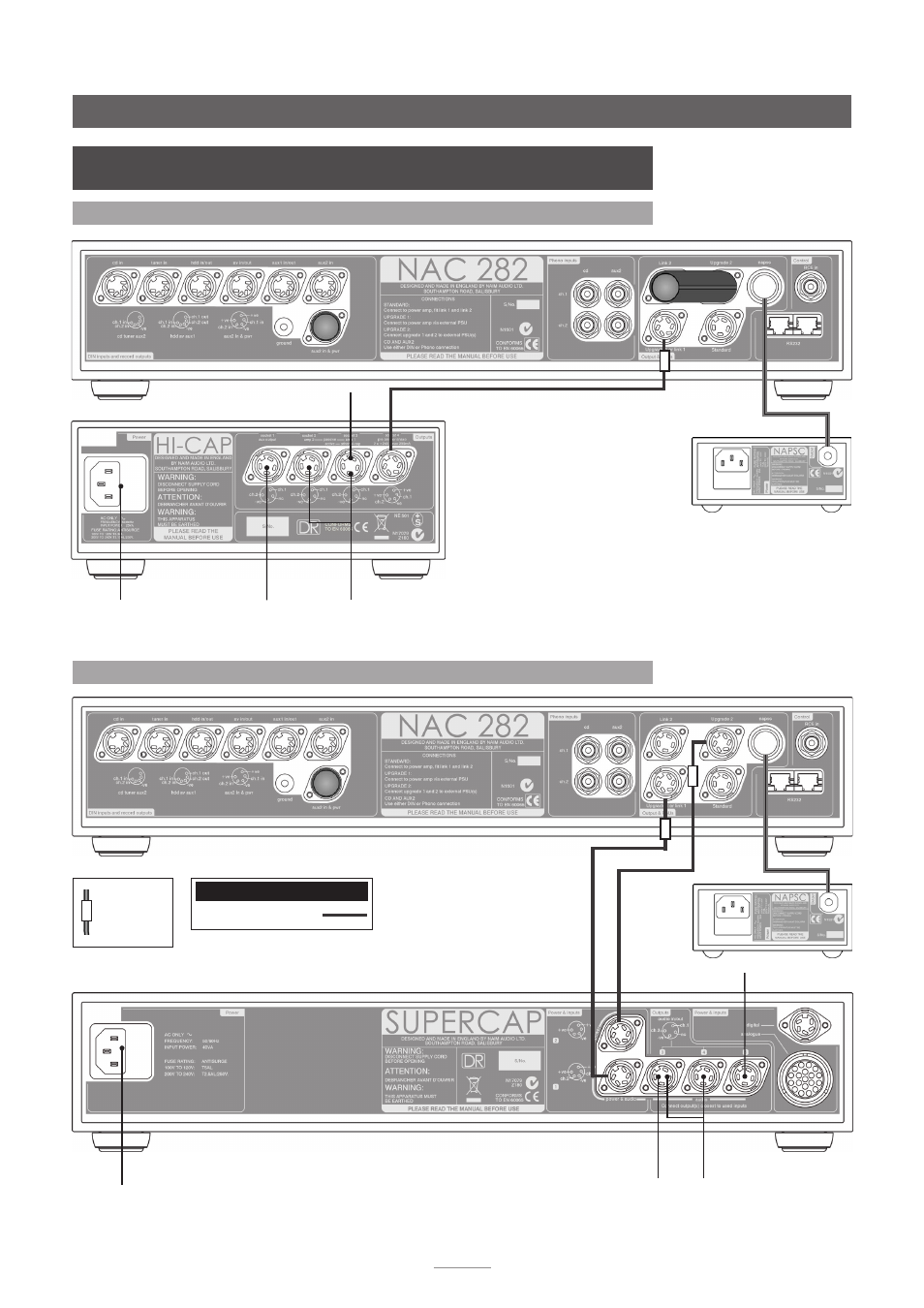

12 Connexions d’alimentation pour NAC 282, NAC 202 et
NAC 152 XS
12.1 NAC 282 connecté à Hi-Cap et NAPSC
Entrée secteur et
fusible
vers ampli. de
puissance stéréo
vers ampli. de puissance
mono ou double mono
sortie de signal
supplémentaire
12.2 NAC 282 connecté à SuperCap et NAPSC
entrée secteur
et fusible
vers ampli. de
puissance mono ou
double mono
sortie de signal
supplémen-
taire
vers ampli. de puissance stéréo
Marqueur de
direction de
câble
DIN 5 br. à 5 br. 240°
Câbles d’interconnexion
