FR11
NAC 282, NAC 202 et NAC 152 XS
10.7.1 Options d’évolution d’alimentation
Préamplificateur Etape d’évolution 1 Etape d’évolution 2 Etape d’évolution 3
NAC 282 Utiliser : Hi-Cap Utiliser : 2 x Hi-Cap Utiliser : SuperCap
Connecter à : prise Upgrade 1 Connecter aux : prises Upgrade 1 et 2 Connecter aux : prises Upgrade 1 et 2
Connecter : Connecter : Connecter :
ampli de puissance à Hi-Cap ampli de puissance à Hi-Cap 1 ampli de puissance à SuperCap
NAC 202 Utiliser : NAPSC Utiliser : Hi-Cap Utiliser : SuperCap
Connecter à : prise NAPSC Connecter à : prise Upgrade 2 Connecter à : prise Upgrade 2
Connecter : Connecter : Connecter :
ampli de puissance au préampli ampli de puissance à Hi-Cap ampli de puissance à SuperCap
NAC 152 XS Utiliser : FlatCap XS (les 2 sorties) Utiliser : FlatCap XS et Hi-Cap Utiliser : 2 x Hi-Cap
(voir Note ) Connecter aux : Connecter aux : prises Upgrade 1 et 2 Connecter aux : prises Upgrade 1 et 2
prises Upgrade 1 et 2 Connecter : Connecter :
Connecter : ampli de puissance à Hi-Cap ampli de puissance à Hi-Cap 2
ampli de puissance à FlatCap XS
vers ampli.
de puissance
avec
alimentation interne

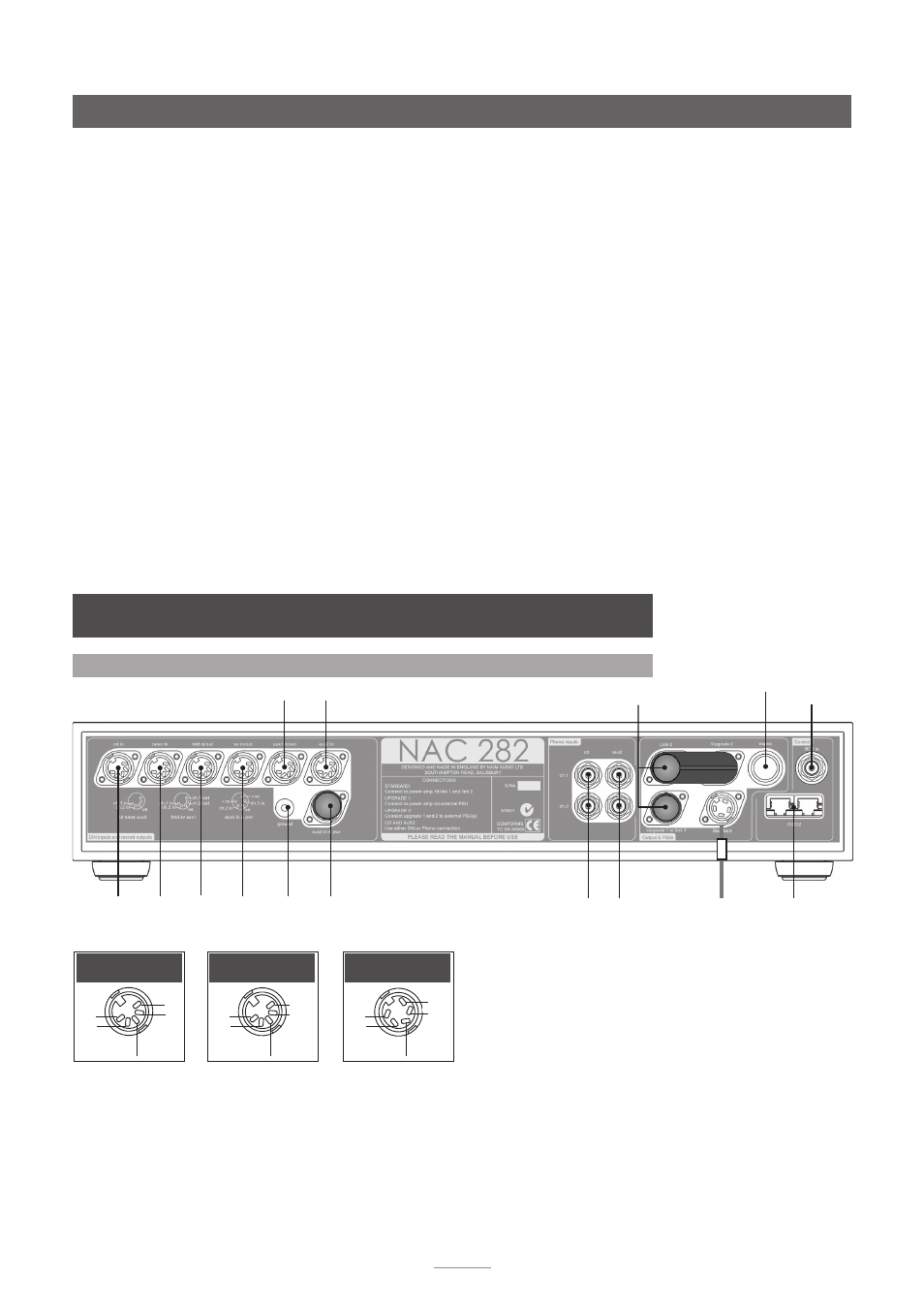

11.1 Prises du panneau arrière du NAC 282
cd/RCA
Phono canal
1 (G) canal
2 (D)
aux 2 / RCA
phono canal
1 (G) canal
2 (D)
interface
RS232
entrée
RC5
Note : L’entrée aux 2 du NAC 282 est fournie avec deux prises.
La prise du bas, dotée à l’usine d’un cache, est conçue pour être
utilisée avec un étage phono StageLine ou SuperLine et comporte
un bloc d’alimentation CC approprié. Les deux prises ne doivent
pas être utilisées simultanément.
Note : L’interface RS232 est une option d’évolution. Elle peut être
spécifiée au moment de la commande ou ajoutée ultérieurement.
Contactez votre distributeur local ou Naim Audio directement
pour plus d’information.
vers NAPSC prises alimentation/option de sortie avec
cavalier et bouchon obturateur en place
ch1
-ve
nc
nc
ch2
Entrées cd, tuner
et aux 2
ch1
-ve
ch1
(out)
ch2
(out)
ch2
Entrées hdd, av et
aux 1
+ve
-ve
+ve
ch1
ch2
Entrée
aux 2 (alt.)
11 Connexions du panneau arrière des NAC 282, NAC 202 et
NAC 152 XS
Note : Un NAC 152 XS pourrait aussi être alimenté par un seul FlatCap même si une sortie FlatCap est
déjà utilisée pour alimenter un lecteur CD CD5 XS. Le FlatCap doit être connecté à la prise Upgrade 1
du préamplificateur, avec l’amplificateur de puissance connecté directement au préamplificateur.
Note : La section 12 comprend des diagrammes illustrant certaines de ces options d’alimentation.
entrée/sortie aux 1 entrée aux 2
En.
cd
En.
tuner
entrée aux 2
(alternative)
masse
signal
En./So.
hdd
En./So.
av
