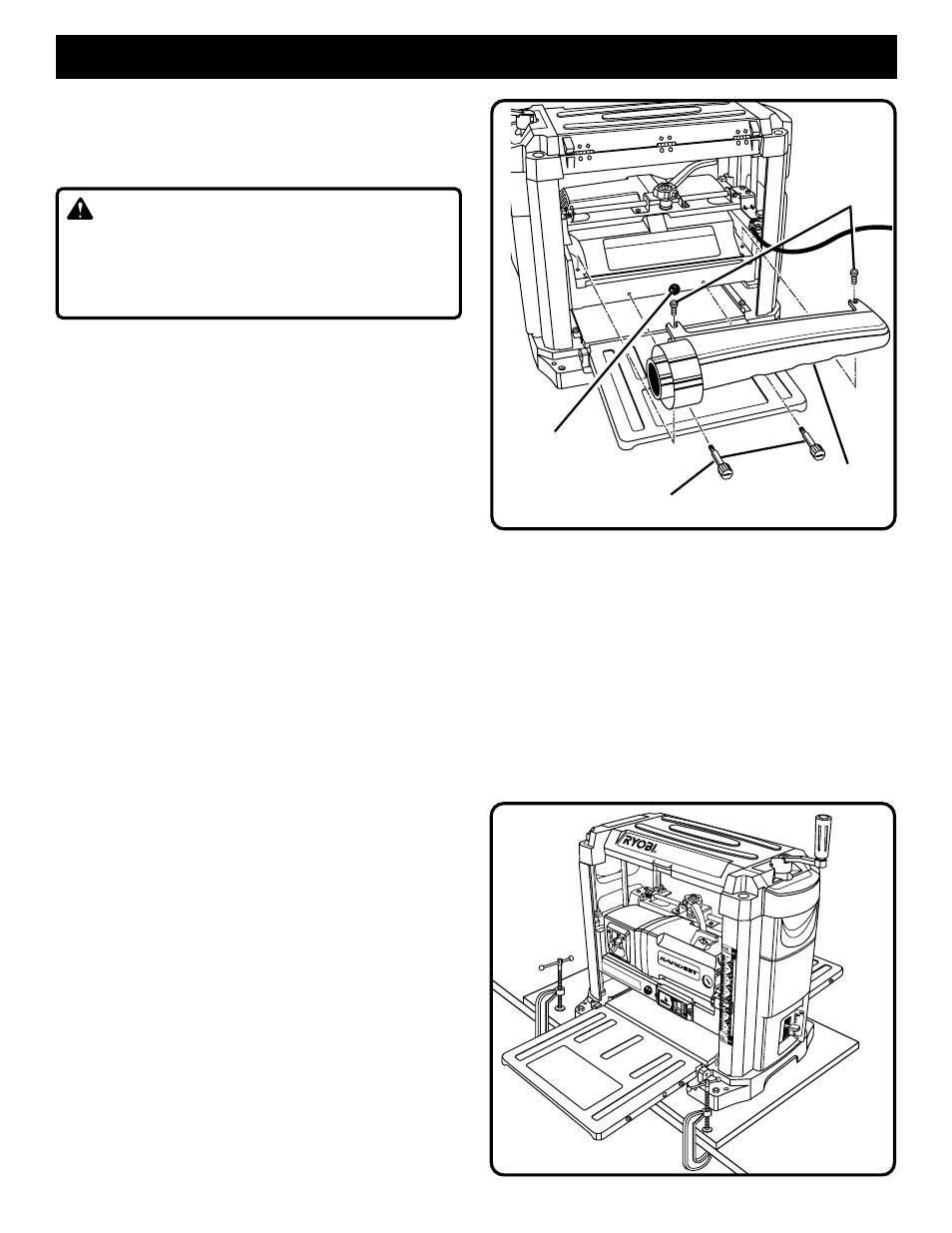

Ryobi AP1300 - Manuel (Page 9)

Page 9
INSTALLATION DE LA GOULOTTE À
POUSSIÈRE
Voir figure 4.
■ Débranchez votre raboteuse.
AVERTISSEMENT:
Si la raboteuse n'est pas mise à l'arrêt, si la clé de l'interrupteur
n'est pas enlevée ou si la raboteuse n'est pas débranchée
avant d'y faire de l'entretien ou des réglages, un démarrage
accidentel pourrait se produire et par conséquent gravement
blesser.
■ À partir de l'arrière de la machine, repérez les deux vis à tête
creuse qui se trouvent sur l'ensemble du porte-lames. Voir
figure 4. Tournez-les dans le sens antihoraire pour les
desserrer.
■ Faites glisser la goulotte à poussière entre la rondelle-frein et
l'ensemble du porte-lames, en posant la goulotte à poussière
sur l'amortisseur en caoutchouc.
■ Insérez les deux boutons de la goulotte à poussière. Tournez-
les dans le sens horaire.
■ Serrez bien les deux vis à tête creuse et les boutons de la
goulotte à poussière.
Note: Pour minimiser l'accumulation de sciure sur la pièce,
raccordez un aspirateur d'atelier doté d'un tuyau de 64 mm
(2-1/2 po) ou de 102 mm (4 po) à l'extrémité de la goulotte à
poussière.
MONTAGE DE LA RABOTEUSE SUR UN
ÉTABLI
Si la raboteuse doit être utilisée dans un endroit définitif, nous
vous recommandons de la fixer à un établi ou à une autre surface
stable. Lorsque vous montez la raboteuse sur un établi, percez
des trous dans la surface supérieure de l’établi.
■ Faites des repères sur l'établi pour les trous qui permettront de
fixer votre raboteuse. Utilisez les trous de la base de votre
raboteuse comme gabarit pour la disposition des trous.
■ Percez 4 trous dans l’établi.
■ Placez la raboteuse sur l’établi, en alignant les trous de la base
avec les trous percés dans l’établi.
■ Insérez les quatre boulons (non inclus) et serrez les bien en
utilisant des rondelles de blocage et des écrous hex. (non
inclus).
Note: Toutes les boulons doivent être insérées par le dessus.
Montez des rondelles de blocage et des écrous en dessous de
l’établi.
Examinez soigneusement la surface où la raboteuse est montée
pour vous assurer qu’elle ne peut se déplacer pendant l’utilisation.
Si la machine peut basculer ou se déplacer, fixez l’établi au sol ou
la surface de support avant de commencer à l’utiliser.
MONTAGE DE LA RABOTEUSE SUR UN
ÉTABLI AVEC DES SERRE-JOINTS
Voir figure 5.
Si la raboteuse doit être transportée pour être utilisée à différents
endroits, nous vous recommandons de la fixer de manière
permanente sur un panneau de montage qui peut être facilement
fixé à un établi ou à toute autre surface à l’aide de serre-joints. Le
panneau de montage doit être suffisamment grand pour éviter le
Fig. 5
Fig. 4
VIS
GOULOTTE
À POUSSIÈRE BOUTONS DE LA
GOULOTTE À POUSSIÈRE
1-3/4 1-1/2 1-1/4
1/4 0
AMORTISSEUR
EN CAOUTCHOUC
basculement de la raboteuse lors de son utilisation. Nous vous
recommandons d’employer un morceau de contre-plaqué ou
d’aggloméré de bonne qualité de 19 mm (3/4 po) d’épaisseur.
■ Faites des repères sur le panneau pour les trous qui permettront
de fixer votre raboteuse. Utilisez les trous de la base de votre
raboteuse comme gabarit pour la disposition des trous.
■ Suivez les trois dernières étapes de la section intitulée Montage
de la raboteuse sur un établi.
Si vous utilisez des tire-fond, assurez-vous que leur longueur est
suffisante pour traverser les trous de la base de la raboteuse et le
matériau sur laquelle est montée la scie. Si vous utilisez des vis
à métaux, assurez-vous qu’elles sont assez longues pour traverser
les trous de la base de la raboteuse, le matériau sur lequel est
monté la scie, les rondelles de blocage et les écrous hex.
