Page 11
RÉGLAGE DE L'ÉCHELLE D'ÉPAISSEUR
Voir figure 8.
Située sur le devant et à droite de la raboteuse, l'échelle
d'épaisseur montre l'épaisseur de la pièce finie. Les coupes non
précises peuvent être évitées en vérifiant régulièrement
l'alignement de l'échelle d'épaisseur.
■ La table de la raboteuse et les rallonges doivent être de
niveau.
■ Rabotez une pièce de rebut et mesurez l'épaisseur de la
pièce finie.
■ Si l'échelle est correctement réglée, l'épaisseur de la pièce
finie doit être la même que la mesure indiquée sur l'échelle
d'épaisseur.
■ Si un réglage est nécessaire, desserrez les deux vis qui
retiennent l'indicateur de l'échelle et ajustez cet indicateur en
conséquence.
■ Resserrez les vis.
RÉGLAGE DE L'INDICATEUR DE
«RERABOTAGE»
Voir figure 9.
Rabotez une pièce de rebut et mesurez l'épaisseur de la pièce
finie. Si un réglage est nécessaire:
■ Débranchez la raboteuse.
AVERTISSEMENT:
Si la raboteuse n'est pas mise à l'arrêt, si la clé de l'interrupteur
n'est pas enlevée ou si la raboteuse n'est pas débranchée, un
démarrage accidentel pourrait se produire et par conséquent
gravement blesser.
■ Poussez la manette de blocage du porte-lames vers la
gauche pour déverrouiller l'ensemble de porte-lames.
■ Délogez la manette de réglage de la profondeur en desserrant
la vis Phillips qui l'a retient. Ne dévissez pas complètement
cette vis.
■ Retirez les deux vis à tête creuse qui se trouvent sur le haut
à droite de la raboteuse.
■ Soulevez le carter supérieur et relevez soigneusement le
carter latéral droit hors de la base de la raboteuse.
■ Abaissez l'ensemble du porte-lames jusqu'à ce qu'il bute
contre la vis de butée.
■ En utilisant une règle précise, vérifiez la mesure avec celle du
réglage de l'indicateur de rerabotage.
■ Si un réglage est nécessaire, utilisez une clé pour desserrer
le contre-écrou et ajustez la vis de butée selon la bonne
hauteur.
■ Une fois le réglage terminé, resserrez bien le contre-écrou et
la vis de butée.
■ Replacez le côté droit du carter et fixez-le avec les deux vis
à tête creuse.
■ Resserrez la vis Phillips qui retient la manivelle de réglage de
la profondeur.

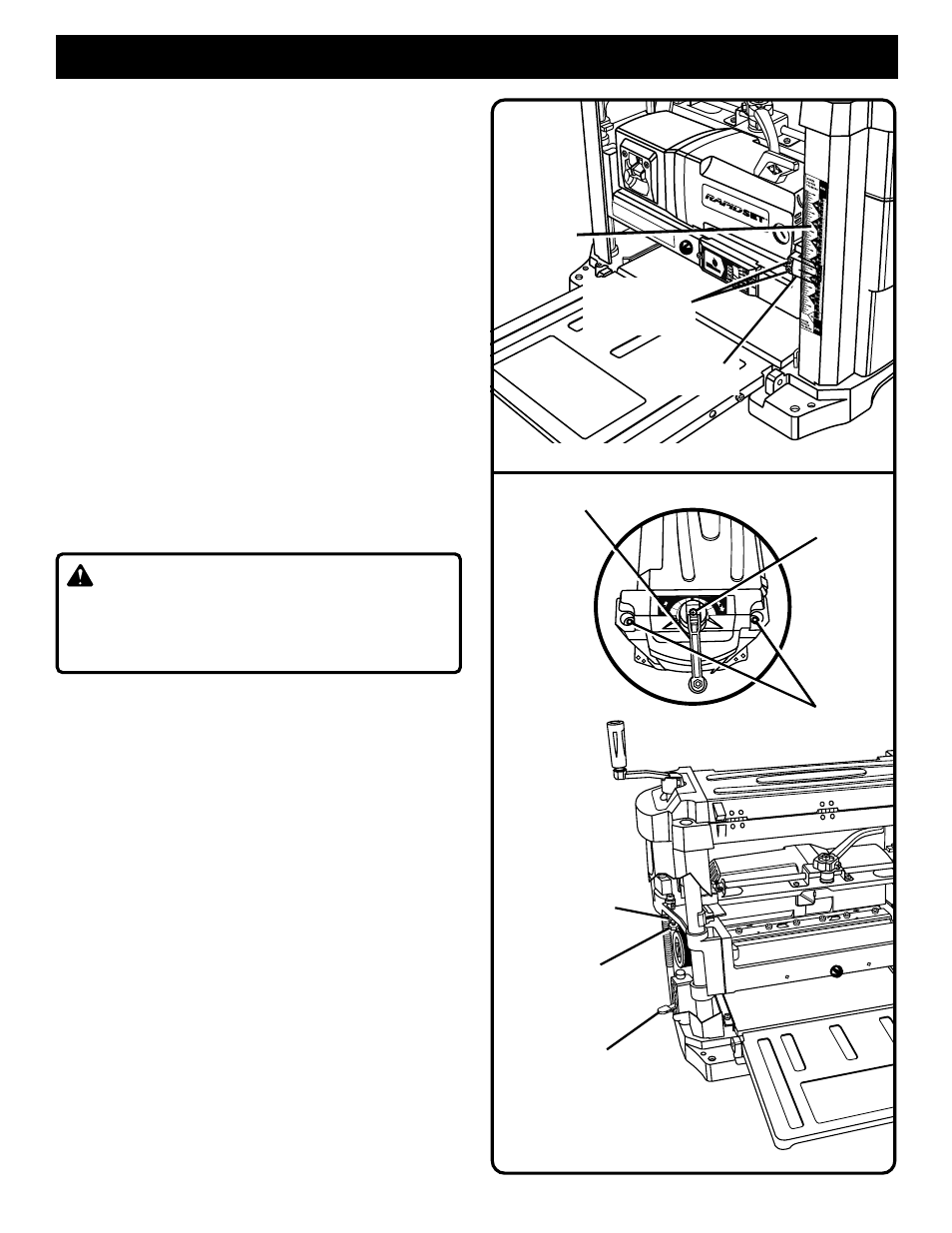

RÉGLAGES
Fig. 8
ÉCHELLE
D'ÉPAISSEUR
Fig. 9
VIS
PHILLIPS
VIS À
TÊTE CREUSE
INDICATEUR
DE L'ÉCHELLE
VIS DE
L'INDICATEUR
DE L'ÉCHELLE
CONTRE-ÉCROU
INDICATEUR
DE RERABOTAGE
VIS DE
BUTÉE
MANIVELLE DE RÉGLAGE
DE LA PROFONDEUR
