RÉGLAGES
RÉGLAGE LATÉRAL DU PORTE-LAMES
Voir figures 10 et 11.
Pendant l'utilisation de votre raboteuse, des petites ébréchures
peuvent paraître sur les lames. Ceci provient de grains de
sable ou d'autres petites particules qui se trouvent sur la pièce
lors du rabotage. Pour éliminer les imperfections du rabotage,
ajustez l'une ou les deux lames en les déplaçant latéralement.
Réglage:
■ Débranchez la raboteuse.
AVERTISSEMENT:
Si la raboteuse n'est pas mise à l'arrêt, si la clé de l'interrupteur
n'est pas enlevée ou si la raboteuse n'est pas débranchée, un
démarrage accidentel pourrait se produire et par conséquent
gravement blesser.
■ Abaissez l'ensemble du porte-lames.
■ À partir de l'arrière de la raboteuse, enlevez les deux vis qui
retiennent la goulotte à poussière.
■ Enlevez la goulotte à poussière puis relevez le couvercle/
protecteur de sécurité.
■ Tournez le bloc du porte-lames jusqu'à ce qu'il se verrouille
(tous les 180 °).
Note: À partir du dessous de l'ensemble du porte-lames, en
utilisant la table de la raboteuse comme miroir, touchez la
broche là où elle rencontre la table de la raboteuse. Relevez
soigneusement vos doigts vers la courroie pour la toucher.
Tournez alors la courroie avec les doigts jusqu'à ce que le
porte-lames se verrouille.
AVERTISSEMENT:
Pour éviter de vous blesser, ne tournez JAMAIS le bloc du
porte-lames avec les mains.
■ Desserrez les boulons à tête creuse en tenant le serre-lames
et la lame contre le bloc du porte-lames.
■ Déplacez la lame vers la gauche ou vers la droite de 1 mm
(3/64 po) en utilisant un tournevis à lame plate.
■ Resserrez les boulons à tête creuse.
■ Remettez le couvercle de sécurité sur l'ensemble du porte-
lames sans serrer les vis.
■ Remontez la goulotte à poussière en la glissant sous les vis
et leurs rondelles-freins (voir page 9).
■ Serrez bien les vis.
Note: Un léger ajustement latéral des lames suffit pour
décaler les imperfections du rabotage.

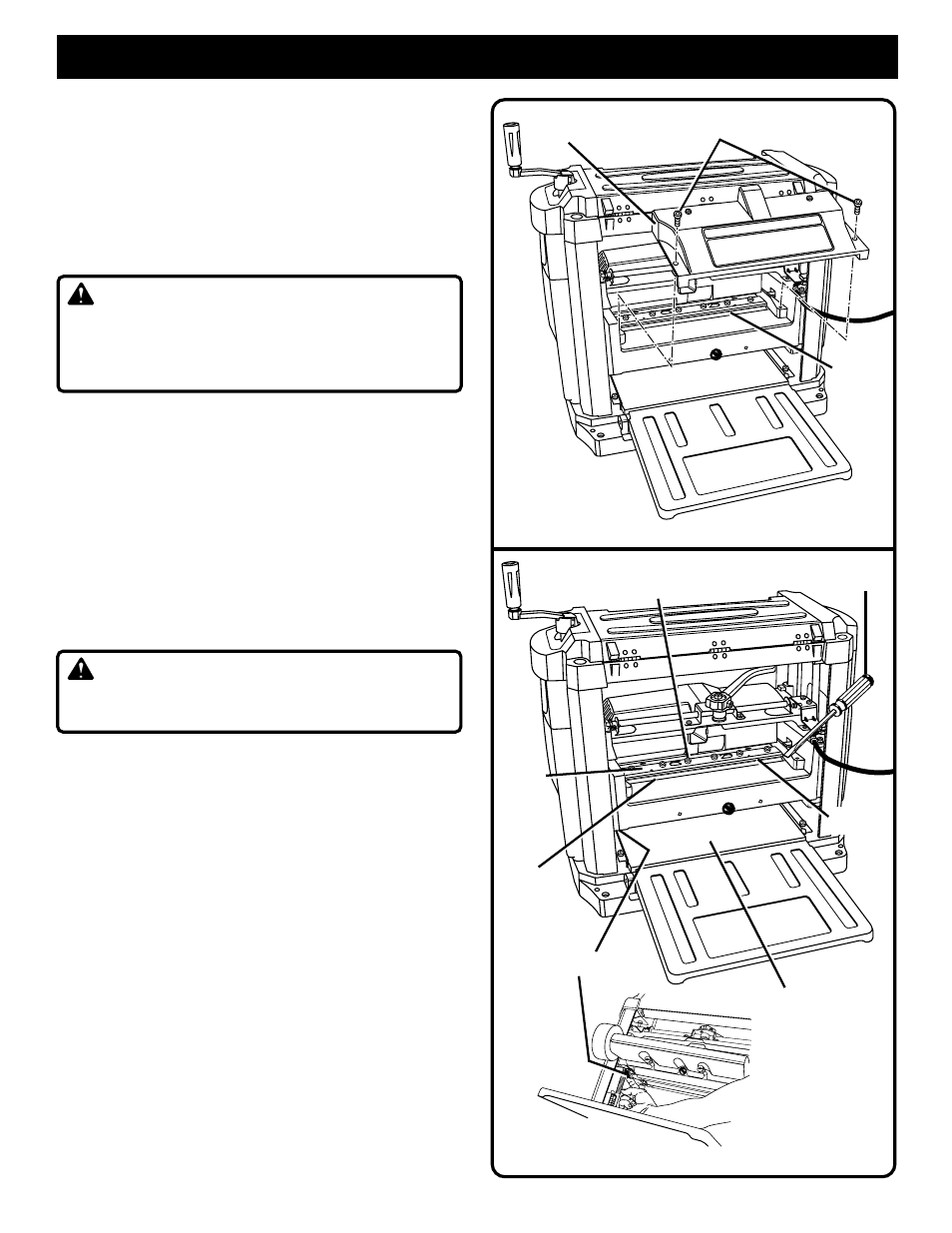

Fig. 10
Fig. 11
COUVERCLE DE
SÉCURITÉ
BLOC DU
PORTE-
LAMES
VIS
BLOC DU
PORTE-
LAMES
SERRE-
LAMES
COURROIE
BOULONS À
TÊTE CREUSE
TOURNEVIS À
LAME PLATE
TABLE
LAME
