RÉGLAGES
MISE À NIVEAU DES RALLONGES
Voir figure 6.
Les rallonges d'entrée/de sortie sont fixées à la raboteuse. Ces
rallonges repliées vers le «haut» pour l'expédition, doivent être
«abaissées» avant de procéder au rabotage. Pour un rabotage
précis, les rallonges doivent être de niveau avec la table de la
raboteuse.
Note: Pour un rendement optimal, vérifiez toujours que les
rallonges sont de niveau avant de commencer toute opération
de rabotage.
Mise à niveau:
■ Débranchez la raboteuse.
AVERTISSEMENT:
Si votre raboteuse n'est pas débranchée, un démarrage
accidentel peut avoir lieu et cela pourrait entraîner des
blessures graves.
■ Mettez une règle ou un niveau sur la table et les rallonges.
■ Si un réglage est nécessaire, relevez les rallonges et
desserrez les contre-écrous. Ajustez les vis de butée (une
sur chaque côté) jusqu'à ce que la rallonge se trouve de
niveau avec la table de la raboteuse.
■ Appuyez sur la rallonge pour vous assurer qu'elle est bien
assise.
■ Serrez les contre-écrous une fois les réglages terminés.
Note: Quatre vis retiennent les rallonges aux barres d'appui;
le desserrage de ces vis peut également contribuer à la
mise à niveau de ces rallonges.
RÉGLAGE DE LA HAUTEUR DE LA LAME
Voir figure 7.
La manivelle de réglage de la profondeur permet de relever ou
d'abaisser l'ensemble du porte-lames ce qui contrôle la profondeur
de rabotage.
Note: Ne réglez jamais la hauteur du porte-lames quand la
manivelle du blocage du porte-lames est en position verrouillée
(poussez complètement vers la droite)
.
Relèvement:
■ Poussez la manette de blocage du porte-lames vers la
gauche pour déverrouiller l'ensemble du porte-lames.
■ Tournez la manivelle de réglage de la profondeur dans le
sens horaire jusqu'à obtention de la hauteur voulue.
■ Une fois le porte-lames réglé à la position voulue, verrouillez
l'ensemble du porte-lames en poussant la manette de
blocage du porte-lames vers la droite.
Abaissement:
■ Poussez la manette de blocage du porte-lames vers la
gauche pour déverrouiller l'ensemble du porte-lames.
■ Tournez la manivelle de réglage de la profondeur dans le
sens antihoraire jusqu'à obtention de la hauteur voulue.
■ Une fois l'ensemble du porte-lames réglé à la position voulue,
verrouillez l'ensemble du porte-lames en position en
poussant la manette de blocage du porte-lames vers la
droite.
Note: Chaque rotation complète de la manivelle déplace
l'ensemble de porte-lames de 2 mm (5/64 po).

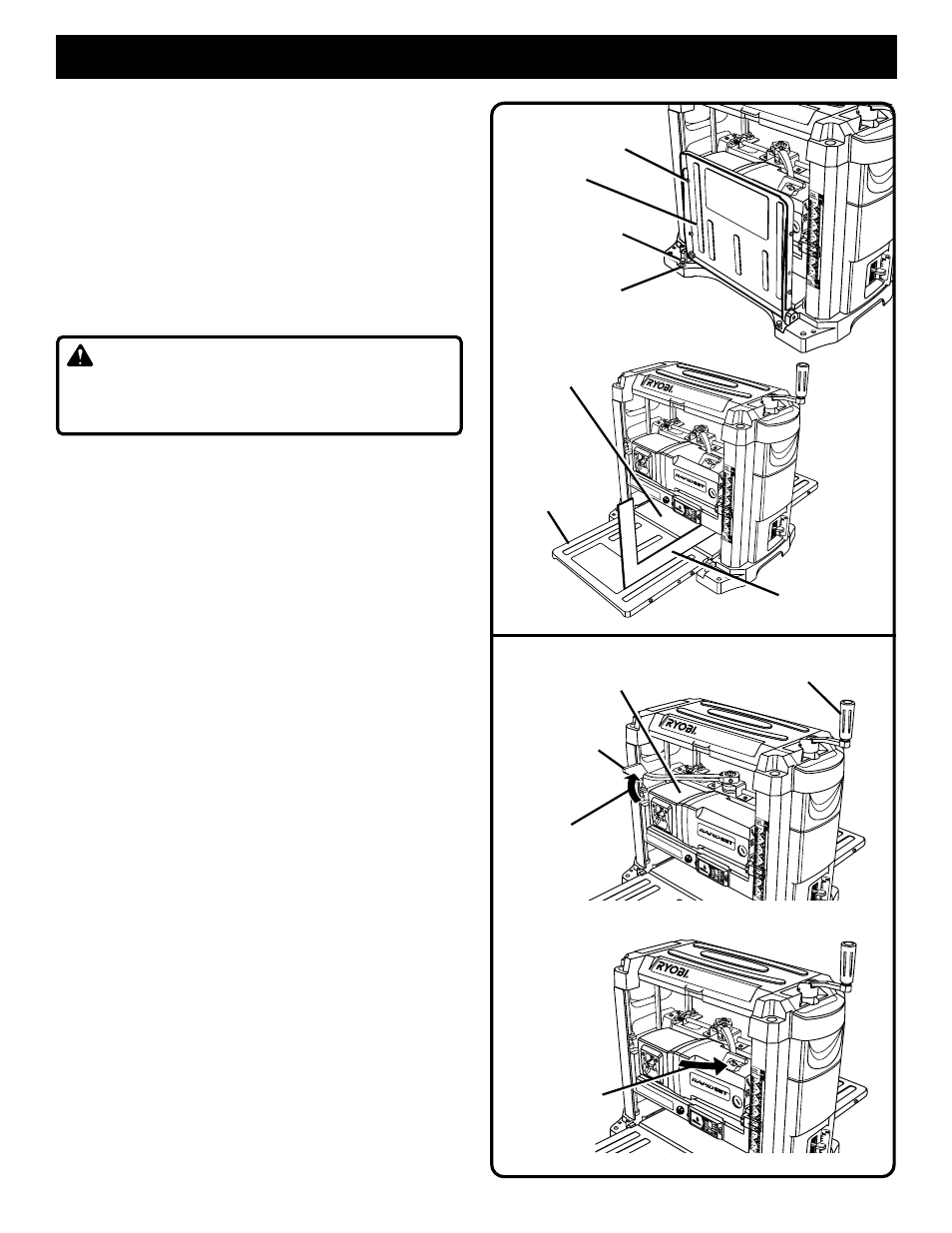

Fig. 6
Fig. 7
CONTRE-ÉCROU
VIS DE BUTÉE
RALLONGE
TABLE DE LA
RABOTEUSE
ENSEMBLE DU
PORTE-LAMES
MANIVELLE DE RÉGLAGE
DE LA PROFONDEUR
DÉVERROUILLAGE
1-3/4
1-1/2
1-1/4
1/4 0
1-3/4
1-1/2
1-1/4
1/4 0
BORD DROIT
RALLONGE
1-3/4 1-1/2 1-1/4
1/4 0
1-3/4
1-1/2
1-1/4
1/4 0
BLOCAGE DU
PORTE-LAMES
VIS
VERROUILLAGE
