FRC - 28
08 INSTALLATION DU SUPPORT
MURAL
Précautions d’installation
• Effectuez l’installation sur un mur vertical uniquement.
• N’installez pas le produit dans un endroit où la température ou le taux
d’humidité est élevé.
• Vérifiez que le mur est suffisamment solide pour supporter le poids du
produit. Sinon, renforcez le mur ou choisissez un autre point d’installation.
• Connectez les câbles de l’unité aux appareils externes avant d’installer le
Soundbar sur le mur.
• Assurez-vous que l’unité est éteinte et débranchée avant de l’installer.
Sinon, cela pourrait provoquer un choc électrique.

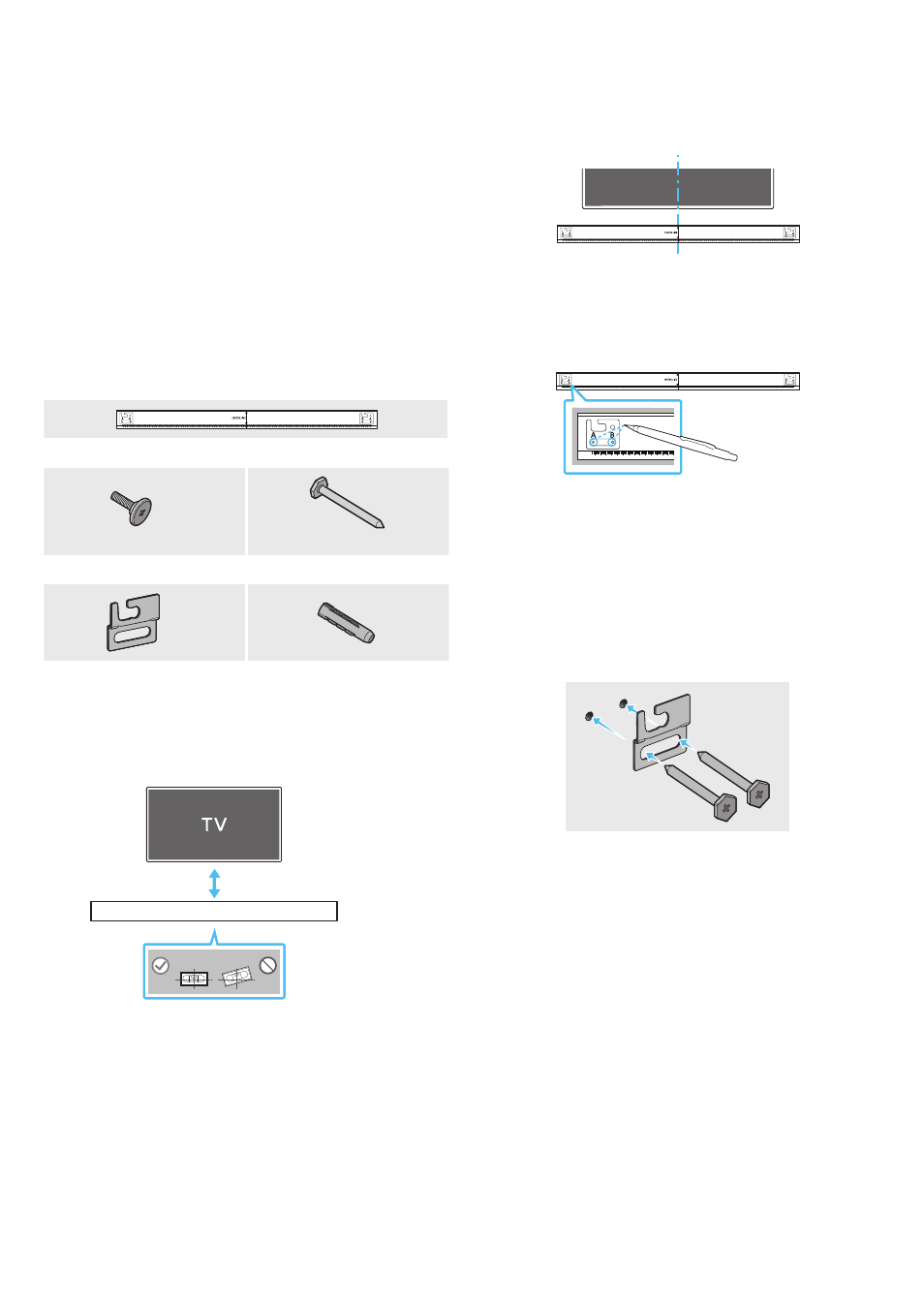

Composants de montage mural
AH81-15127A-01 A TYPE : 740mm
B TYPE : 700mm
Guide de montage mural
x 2
x 4
(M5 X L55)
Vis de fixation Vis
x 2
x 4
Support de montage mural Ancrage de vis
1. Placez le guide de montage mural contre la surface du mur.
• Le guide de montage mural doit être horizontal.
• Si votre téléviseur est fixé au mur, installez le Soundbar à au moins 5 cm
(2 po) sous le téléviseur.
5 cm (2 po) ou plus
2. Alignez la ligne centrale du guide de montage mural du gabarit papier sur
le centre de votre téléviseur (si vous montez le Soundbar sous ce dernier),
puis fixez le
guide de montage mural au mur avec du ruban adhésif.
• Si vous ne faites pas l’installation sous un téléviseur, placez la ligne
centrale au centre de la zone d’installation.
AH81-15127A-01 A TYPE : 740mm B TYPE : 700mm
Ligne centrale
3. Poussez une pointe de stylo ou une pointe de crayon bien taillé au centre
des images de
type A et de type B à chaque extrémité du guide pour
marquer les trous des vis de support, puis retirez le guide de montage
mural .
AH81-15127A-01 A TYPE : 740mm
B TYPE : 700mm
4. À l’aide d’un foret de taille appropriée, percez un trou dans le mur à chaque
marque.
• Si les marques ne correspondent pas à la position des montants de
la cloison, veillez à insérer des ancrages ou des chevilles à expansion
appropriés dans les trous avant d’insérer les vis de support. Si vous
utilisez des ancrages ou des chevilles à expansion, assurez-vous que les
trous que vous percez sont assez grands pour recevoir celles-ci.
5. Poussez une vis (non fournie) dans chaque vis , puis vissez fermement
chaque vis dans un trou de vis de support.
